Cheminement des câbles de la carte mezzanine PCIe

Cette section décrit le cheminement des câbles pour les cartes mezzanines PCIe.

Remarque
  • Si nécessaire, fixez les étiquettes aux deux extrémités des câbles.
    1. Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
    2. Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.
    3. Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.
    Figure 1. Application des étiquettes
    Label application
  • Acheminez les câbles d’alimentation sous le plateau de calcul, comme le montre l’illustration ci-dessous.
  • Acheminez les câbles de signal par-dessus la carte mère, comme le montre l’illustration ci-dessous.
  • Pour connaître le cheminement des câbles d’alimentation de l’adaptateur DPU, voir Cheminement des câbles d’alimentation de l’adaptateur DPU.

Cheminement des câbles de la carte mezzanine PCIe​

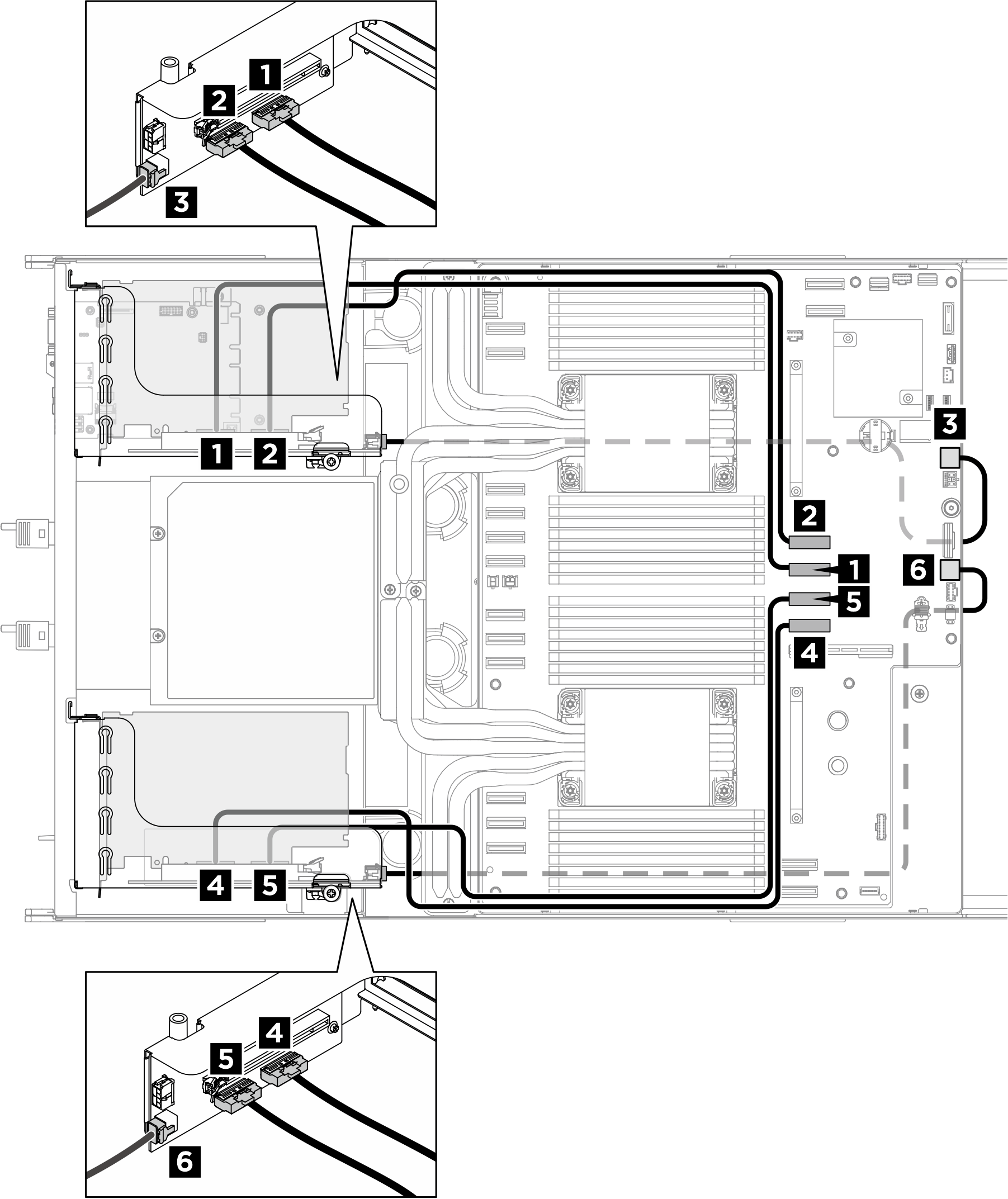

Figure 2. Cheminement des câbles de la carte mezzanine PCIe
PCIe riser cable routing
À partir deVersÉtiquette
1 Connecteur de signal de la carte mezzanine PCIe 2 (MCIO 2)2 Carte mère : Connecteurs de signal de la carte mezzanine PCIe 2 (MCIO4A)
  • R2 MCIO 2
  • MCIO 4A
2 Connecteur de signal de la carte mezzanine PCIe 2 (MCIO 1)1 Carte mère : Connecteurs de signal de la carte mezzanine PCIe 2 (MCIO4B)
  • R2 MCIO 1
  • MCIO 4B
3 Connecteur d’alimentation de la carte mezzanine PCIe 2 (RISER PWR)3 Carte mère : Connecteur de bande latérale et d’alimentation de la carte mezzanine PCIe 2 (BP PWR/SIG 2)
  • R2 PWR
  • SIG 2
4 Connecteur de signal de la carte mezzanine PCIe 1 (MCIO 2)5 Carte mère : Connecteurs de signal de la carte mezzanine PCIe 1 (MCIO8B)
  • R1 MCIO 2
  • MCIO 8B
5 Connecteur de signal de la carte mezzanine PCIe 1 (MCIO 1)4 Carte mère : Connecteurs de signal de la carte mezzanine PCIe 1 (MCIO8A)
  • R1 MCIO 1
  • MCIO 8A
6 Connecteur de signal de la carte mezzanine PCIe 1 (RISER PWR)6 Carte mère : Connecteur d’alimentation et de bande latérale de la carte mezzanine PCIe 1 (BP PWR/SIG 3)
  • R1 PWR
  • SIG 3
