PCIe 라이저 케이블 배선
이 섹션을 사용하여 PCIe 라이저의 케이블 배선에 대해 알아보십시오.
주
- 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.- 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
그림 1. 레이블 부착
- 아래 그림과 같이 컴퓨팅 트레이 아래에 전원 케이블을 배선합니다.
- 아래 그림과 같이 시스템 보드 위로 신호 케이블을 배선합니다.
- DPU 어댑터 전원의 케이블 배선에 대해서는 DPU 어댑터 전원 케이블 배선의 내용을 참조하십시오.
PCIe 라이저 케이블 배선

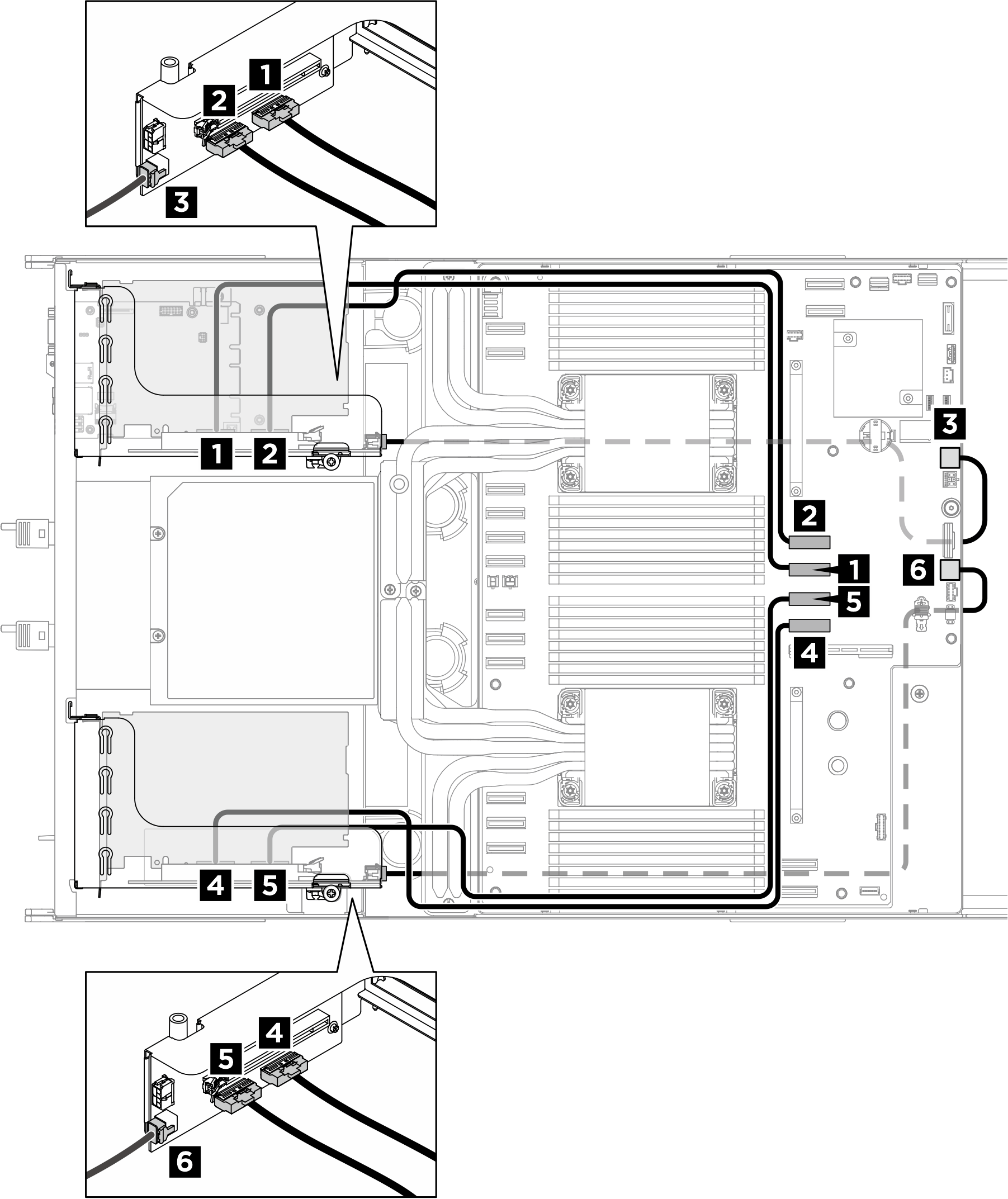

그림 2. PCIe 라이저 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 PCIe 라이저 2 신호 커넥터(MCIO 2) | 2 시스템 보드: PCIe 라이저 2 신호 커넥터(MCIO4A) |
|
| 2 PCIe 라이저 2 신호 커넥터(MCIO 1) | 1 시스템 보드: PCIe 라이저 2 신호 커넥터(MCIO4B) |
|
| 3 PCIe 라이저 2 전원 커넥터(RISER PWR) | 3 시스템 보드: PCIe 라이저 2 전원 및 사이드밴드 커넥터(BP PWR/SIG 2) |
|
| 4 PCIe 라이저 1 신호 커넥터(MCIO 2) | 5 시스템 보드: PCIe 라이저 1 신호 커넥터(MCIO8B) |
|
| 5 PCIe 라이저 1 신호 커넥터(MCIO 1) | 4 시스템 보드: PCIe 라이저 1 신호 커넥터(MCIO8A) |
|
| 6 PCIe 라이저 1 전원 커넥터(RISER PWR) | 6 시스템 보드: PCIe 라이저 1 전원 및 사이드밴드 커넥터(BP PWR/SIG 3) |
|
