팬 컨트롤 보드 케이블 배선
이 섹션을 사용하여 앞면 또는 뒷면 팬 컨트롤 보드의 케이블 배선에 대해 알아보십시오.
주
필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.- 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
그림 1. 레이블 부착
팬 컨트롤 보드의 위치에 따라 해당하는 배선 계획을 선택하십시오.
앞면 팬 컨트롤 보드
주
아래 그림과 같이 케이블을 중앙의 히트 파이프 아래로 통과시킨 다음 시스템 보드 위로 배선합니다.
그림 2. 앞면 팬 컨트롤 보드 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 앞면 팬 컨트롤 보드: 전원 커넥터 | 1a 시스템 보드: 앞면 팬 컨트롤 보드 신호 커넥터(BOT FAN BOARD) | 해당사항 없음 |
| 1b 시스템 보드: 앞면 팬 컨트롤 보드 전원 커넥터(REAR IO PWR) |
뒷면 상단 팬 컨트롤 보드
주
- 녹색 케이블을 전원 분배 보드의 뒷면 상단 팬 컨트롤 보드 신호 커넥터(F-FAN PWR)에 연결하십시오.
- 케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.

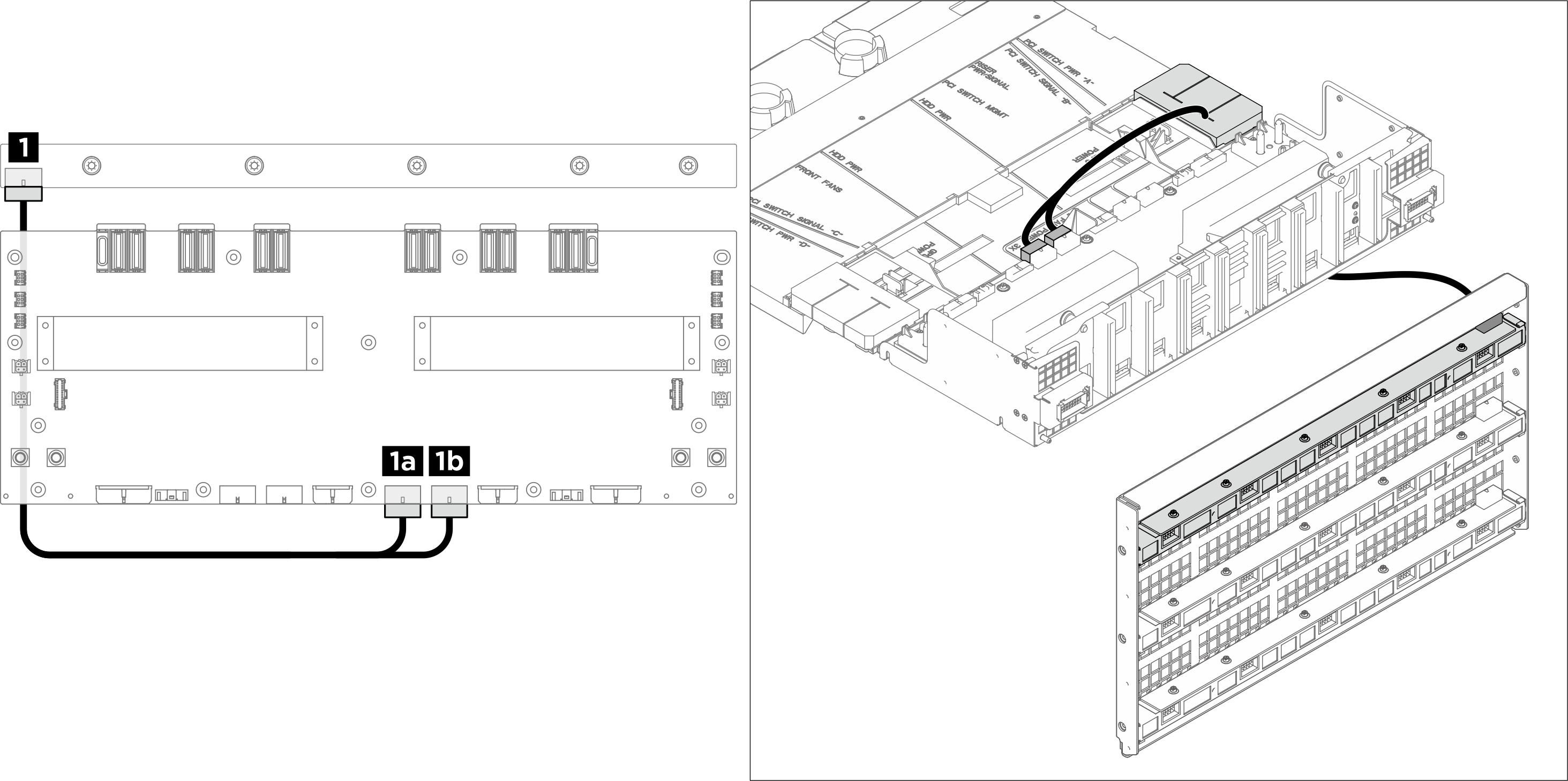

그림 3. 뒷면 상단 팬 컨트롤 보드 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 뒷면 상단 팬 컨트롤 보드: 전원 커넥터 | 1a 전원 분배 보드: 후면 상단 팬 컨트롤 보드 전원 커넥터(RADIATOR FAN)(검은색 케이블) |
|
| 1b 전원 분배 보드: 후면 상단 팬 컨트롤 보드 신호 커넥터(F-FAN PWR)(녹색 케이블) |
|
뒷면 중간 팬 컨트롤 보드
주
케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.

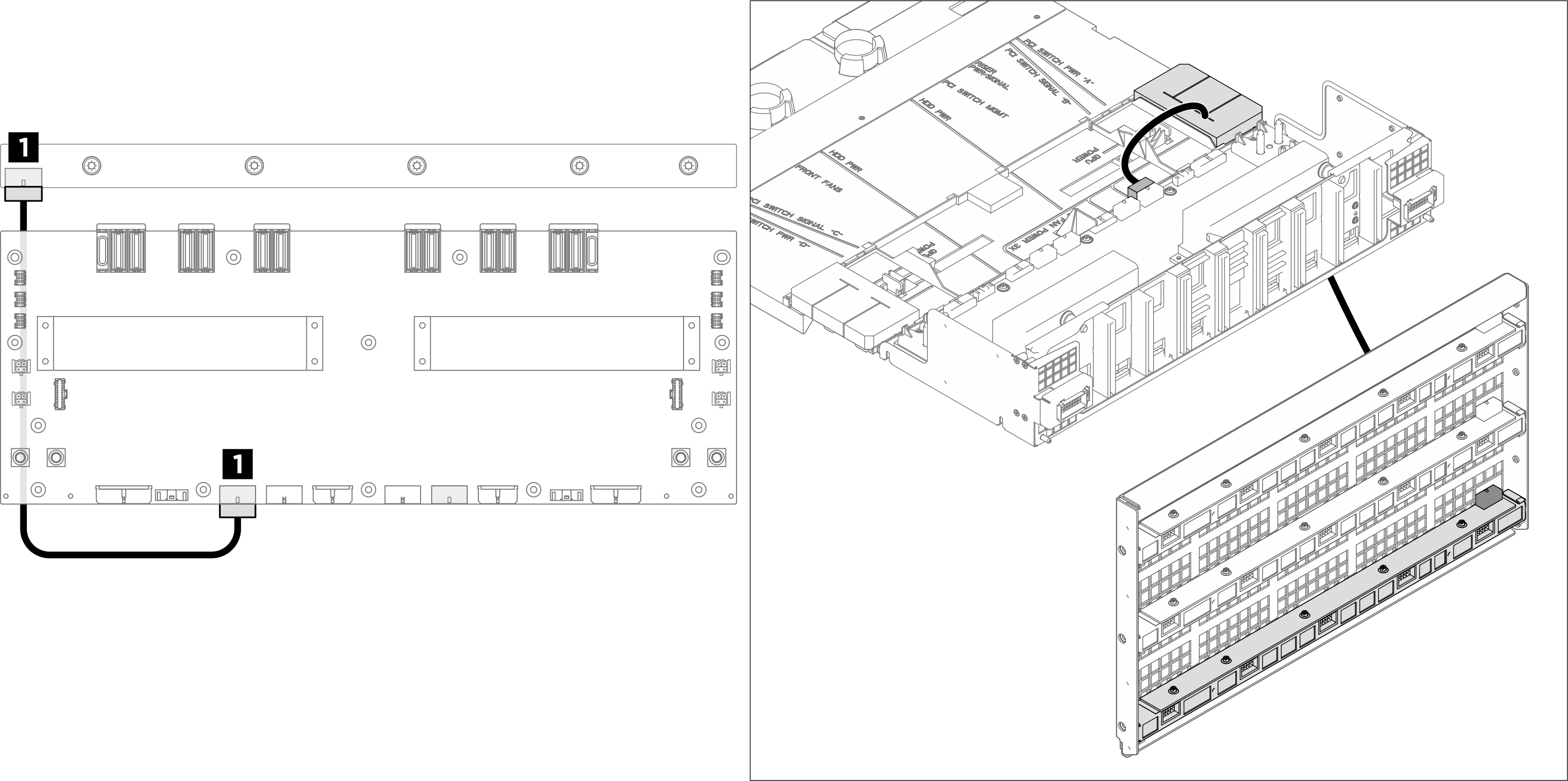

그림 4. 뒷면 중간 팬 컨트롤 보드 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 뒷면 중간 팬 컨트롤 보드: 전원 커넥터 | 1 전원 분배 보드: 뒷면 중간 팬 컨트롤 보드 전원 커넥터(R-FAN PWR2) |
|
뒷면 하단 팬 컨트롤 보드
주
케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.
그림 5. 뒷면 하단 팬 컨트롤 보드 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 뒷면 하단 팬 컨트롤 보드: 전원 커넥터 | 1 전원 분배 보드: 뒷면 하단 팬 제어 보드 전원 커넥터(R-FAN PWR1) |
|
