Roteamento de cabos da placa de controle do ventilador
Use esta seção para entender o roteamento de cabos da placa de controle do ventilador frontal ou esquerdo.
Nota
Se necessário, cole as etiquetas nas duas extremidades dos cabos.
Coloque a parte branca da etiqueta em uma extremidade do cabo.
Passe a etiqueta ao redor do cabo e cole na parte branca.- Repita para prender a outra etiqueta na extremidade oposta do cabo.

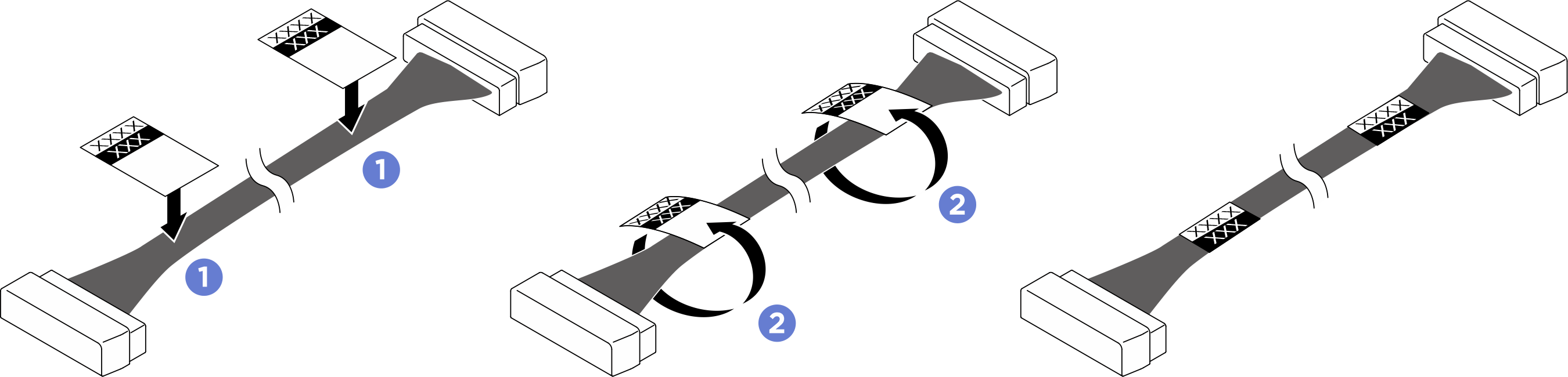

Figura 1. Aplicação de etiqueta
Com base no local da placa de controle do ventilador, selecione o plano de roteamento correspondente:
Placa de controle do ventilador frontal
Nota
Passe o cabo sob o tubo de calor no centro e, em seguida, direcione-o sobre a placa-mãe, conforme ilustrado abaixo.

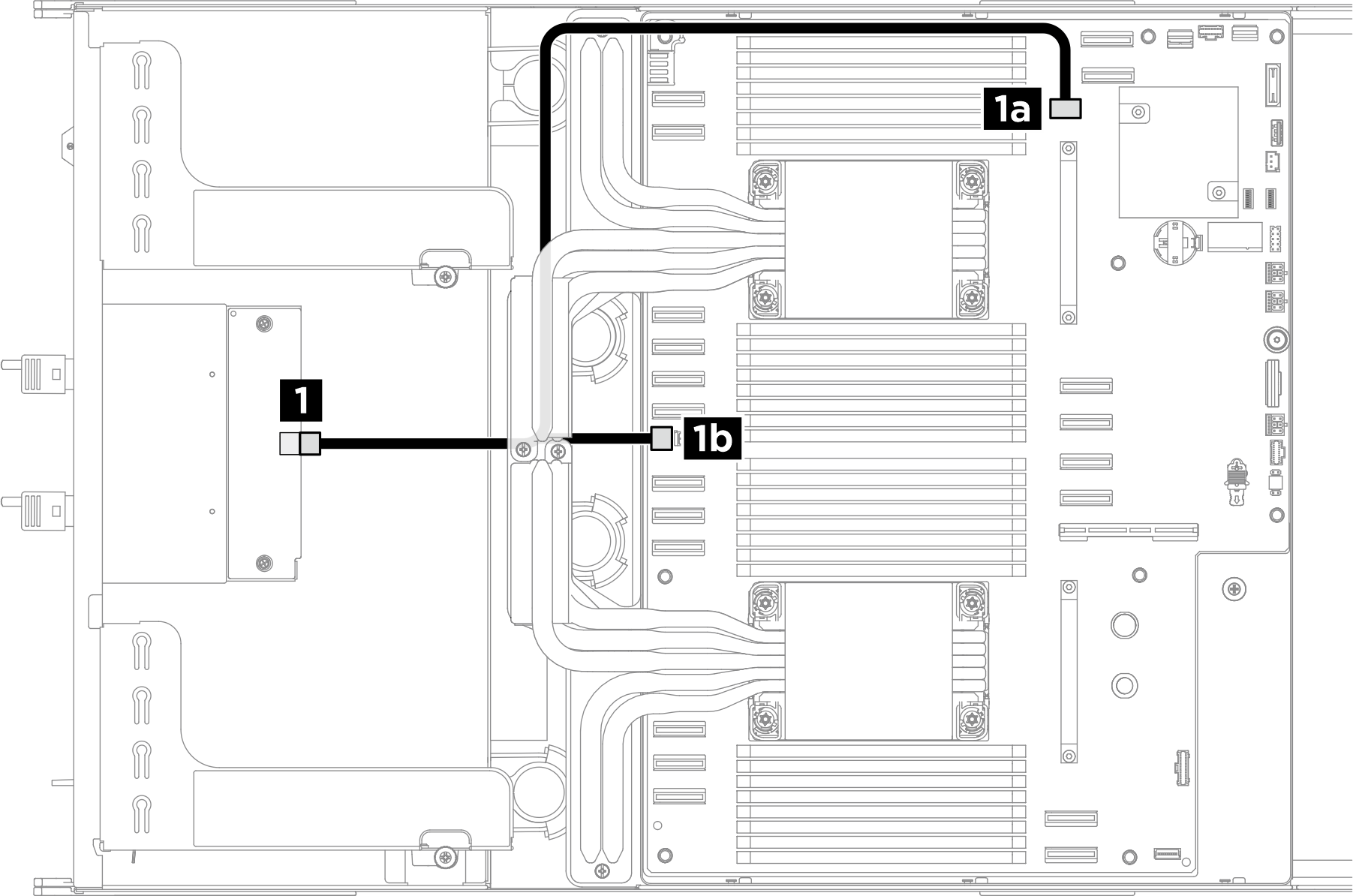

Figura 2. Roteamento de cabos da placa de controle do ventilador frontal
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de controle do ventilador frontal: Conector de energia | 1a Placa-mãe: Conector de sinal da placa de controle do ventilador frontal (BOT FAN BOARD) | N/D |
| 1b Placa-mãe: Conector de energia da placa de controle do ventilador frontal (REAR IO PWR) |
Placa de controle do ventilador superior traseiro
Nota
- Conecte o cabo verde ao conector de sinal da placa de controle do ventilador superior traseiro (F-FAN PWR) na placa de distribuição de energia.
- Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sob a bandeja de cálculo, conforme ilustrado abaixo.

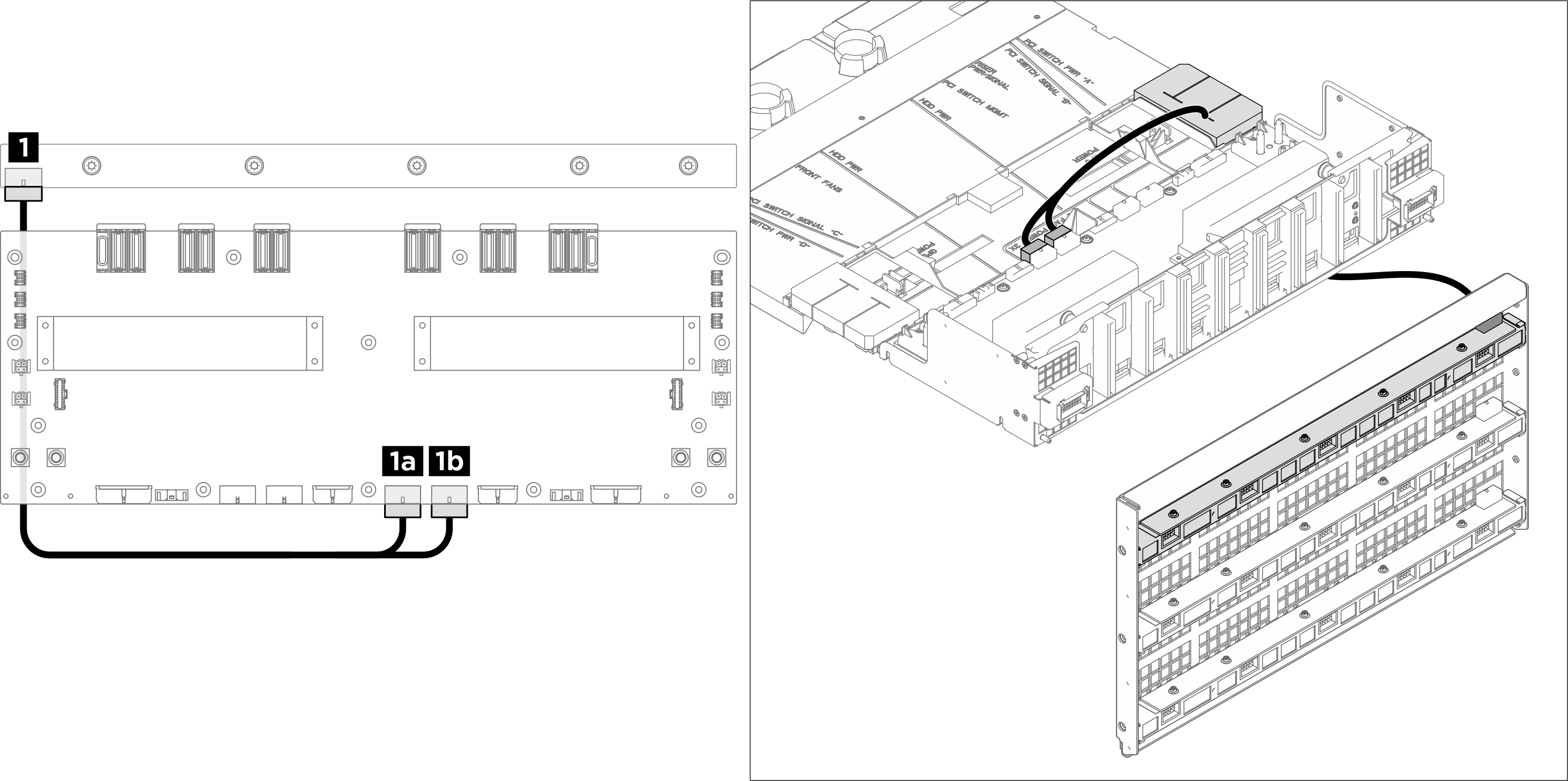

Figura 3. Roteamento de cabos da placa de controle do ventilador superior traseiro
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de controle do ventilador superior traseiro: Conector de energia | 1a Placa de distribuição de energia: Conector de energia da placa de controle do ventilador superior traseiro (RADIATOR FAN) (cabo preto) |
|
| 1b Placa de distribuição de energia: Conector de sinal da placa de controle do ventilador superior traseiro (F-FAN PWR) (cabo verde) |
|
Placa de controle do ventilador intermediário traseiro
Nota
Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sob a bandeja de cálculo, conforme ilustrado abaixo.

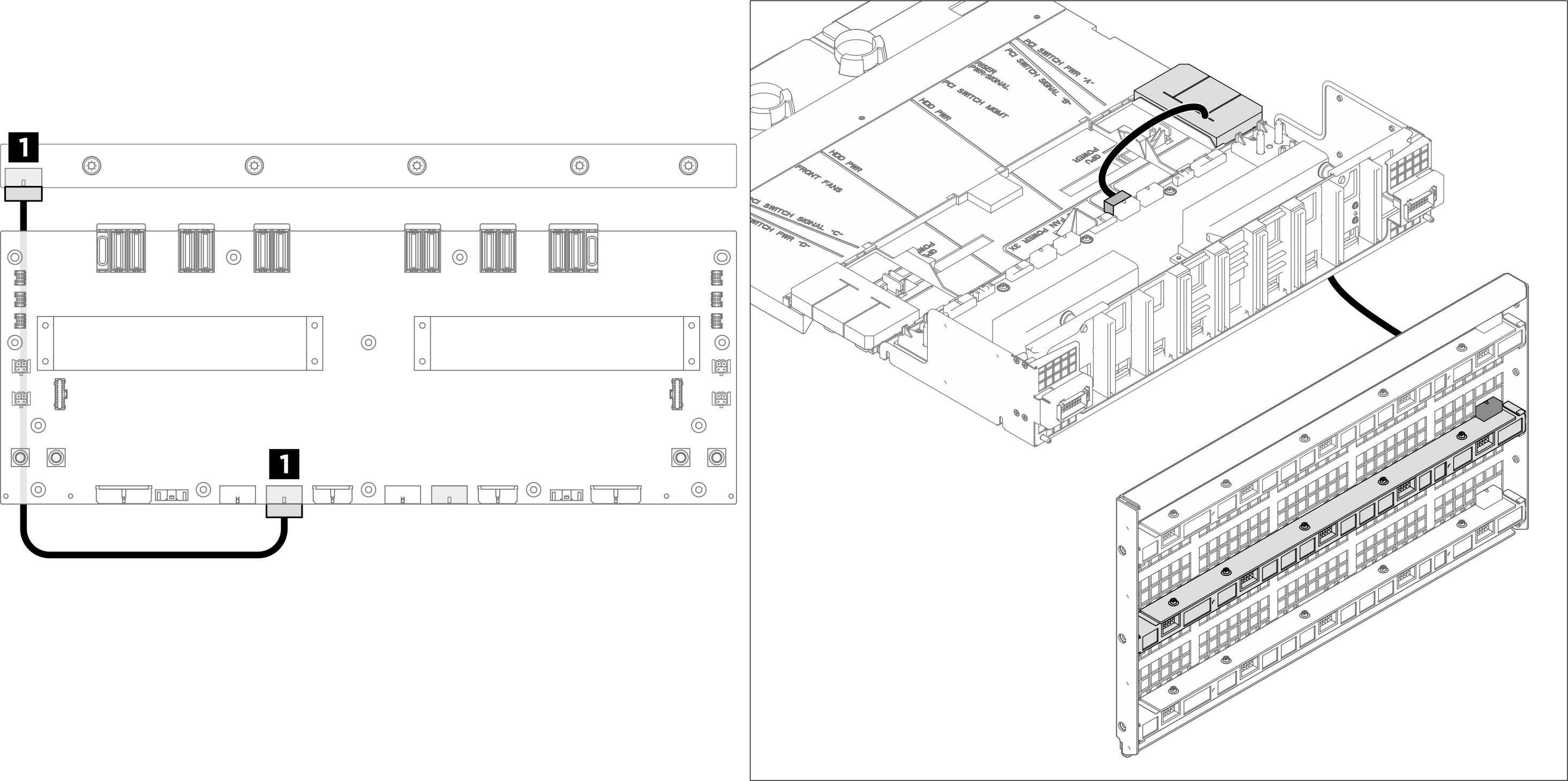

Figura 4. Roteamento de cabos da placa de controle do ventilador intermediário traseiro
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de controle do ventilador intermediário traseiro: Conector de energia | 1 Placa de distribuição de energia: Conector de energia da placa de controle do ventilador intermediário frontal (R-FAN PWR2) |
|
Placa de controle do ventilador inferior traseiro
Nota
Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sob a bandeja de cálculo, conforme ilustrado abaixo.

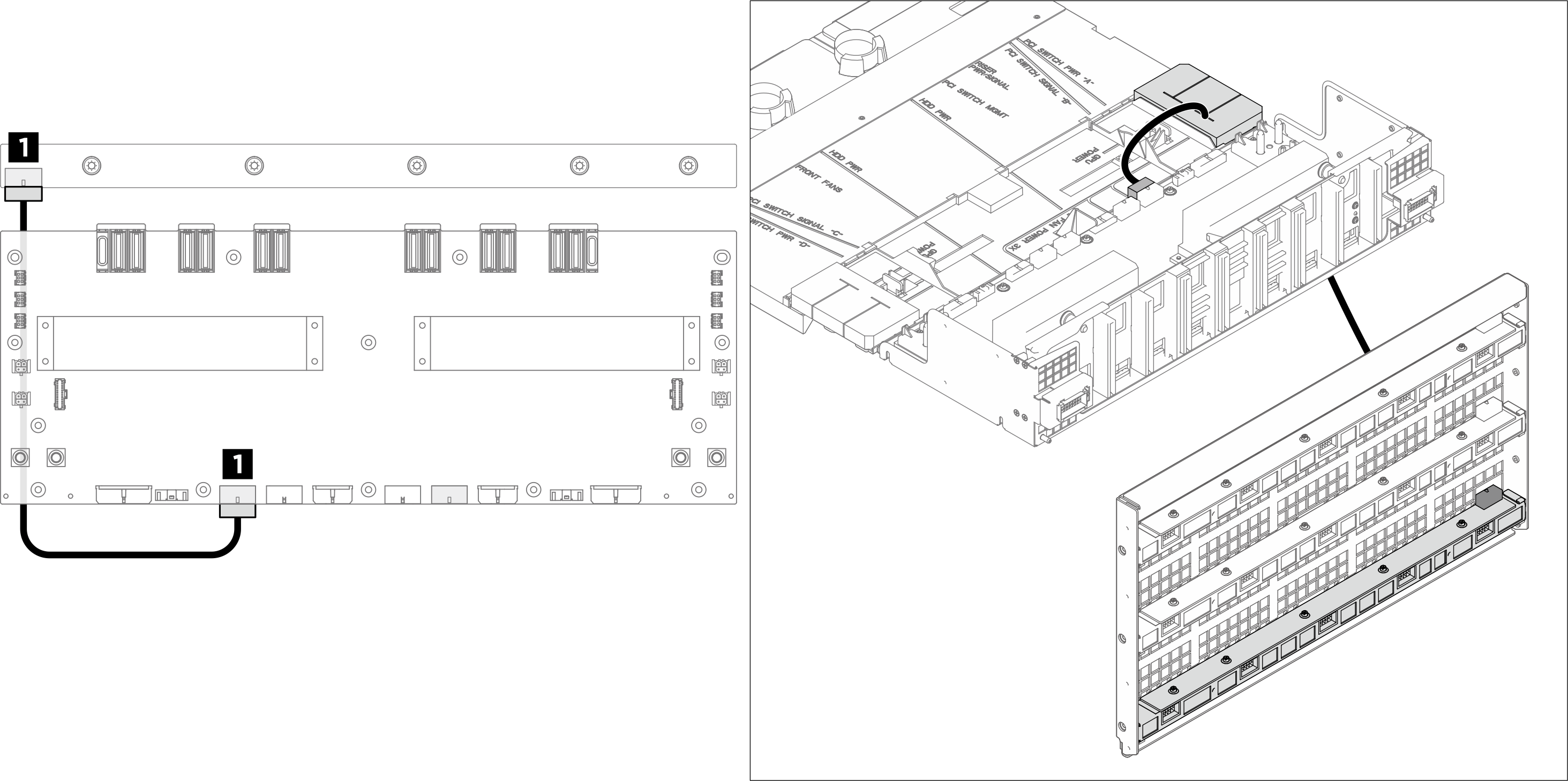

Figura 5. Roteamento de cabos da placa de controle do ventilador inferior traseiro
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de controle do ventilador inferior traseiro: Conector de energia | 1 Placa de distribuição de energia: Conector de energia da placa de controle do ventilador inferior traseiro (R-FAN PWR1) |
|
