การเดินสายแผงควบคุมพัดลม
ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายสำหรับแผงควบคุมพัดลมด้านหน้าหรือด้านหลัง
หมายเหตุ
หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว- ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
รูปที่ 1. การติดป้ายกำกับ
เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้งของแผงควบคุมพัดลม:
แผงควบคุมพัดลมด้านหน้า
หมายเหตุ
สอดสายลอดใต้ท่อระบายความร้อนตรงกลาง จากนั้นเดินสายข้ามผ่านแผงระบบตามภาพด้านล่าง

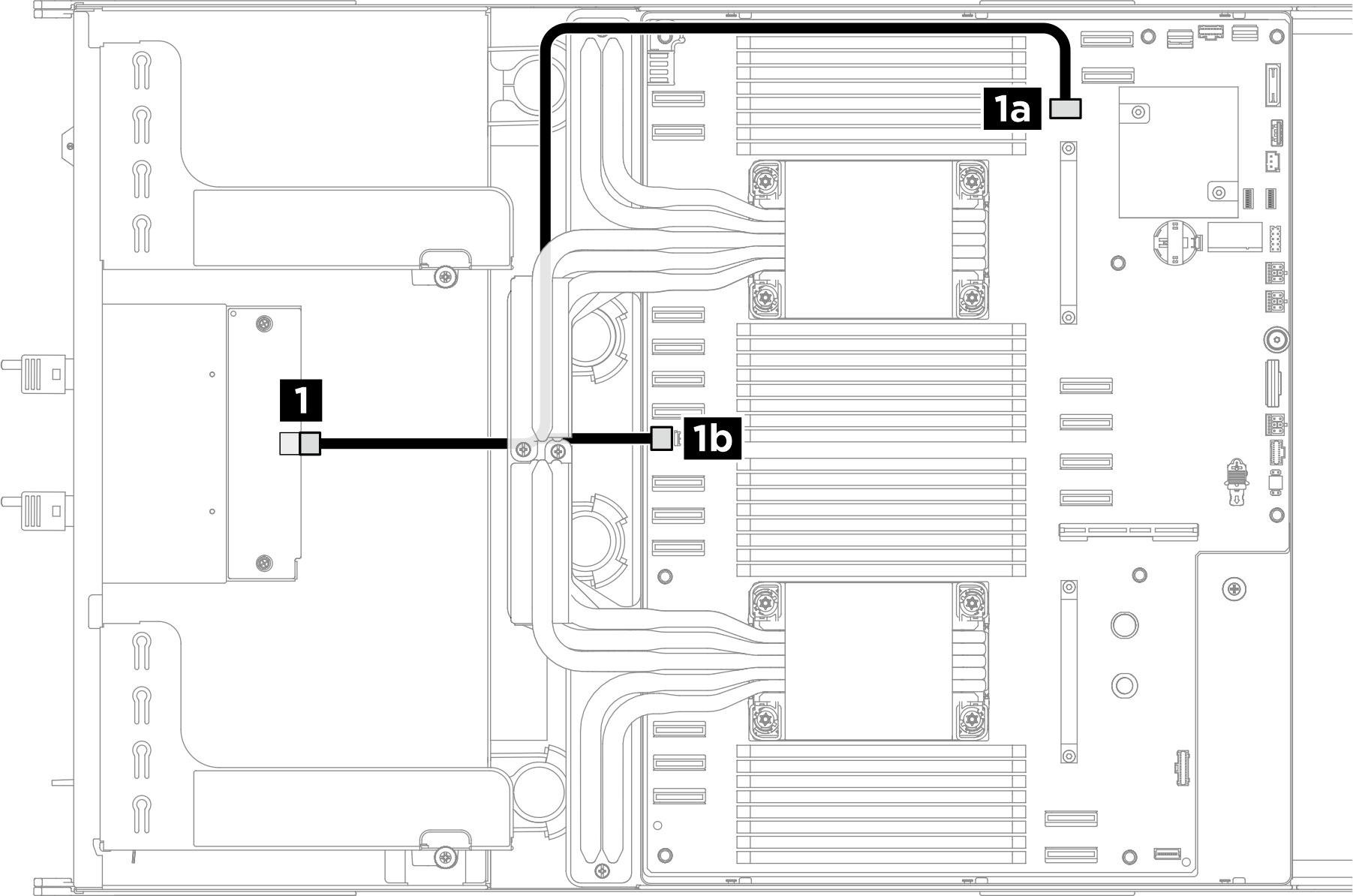

รูปที่ 2. การเดินสายแผงควบคุมพัดลมด้านหน้า
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงควบคุมพัดลมด้านหน้า: ขั้วต่อไฟฟ้า | 1a แผงระบบ: ขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหน้า (BOT FAN BOARD) | ไม่ระบุ |
| 1b แผงระบบ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหน้า (REAR IO PWR) |
แผงควบคุมพัดลมด้านหลังส่วนบน
หมายเหตุ
- เชื่อมต่อสายสีเขียวเข้ากับขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหลังส่วนบน (F-FAN PWR) บนแผงจ่ายไฟ
- สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
รูปที่ 3. การเดินสายแผงควบคุมพัดลมด้านหลังส่วนบน
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงควบคุมพัดลมด้านหลังส่วนบน: ขั้วต่อไฟฟ้า | 1a แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนบน (RADIATOR FAN) (สายสีดำ) |
|
| 1b แผงจ่ายไฟ: ขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหลังส่วนบน (F-FAN PWR) (สายสีเขียว) |
|
แผงควบคุมพัดลมด้านหลังส่วนกลาง
หมายเหตุ
สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง

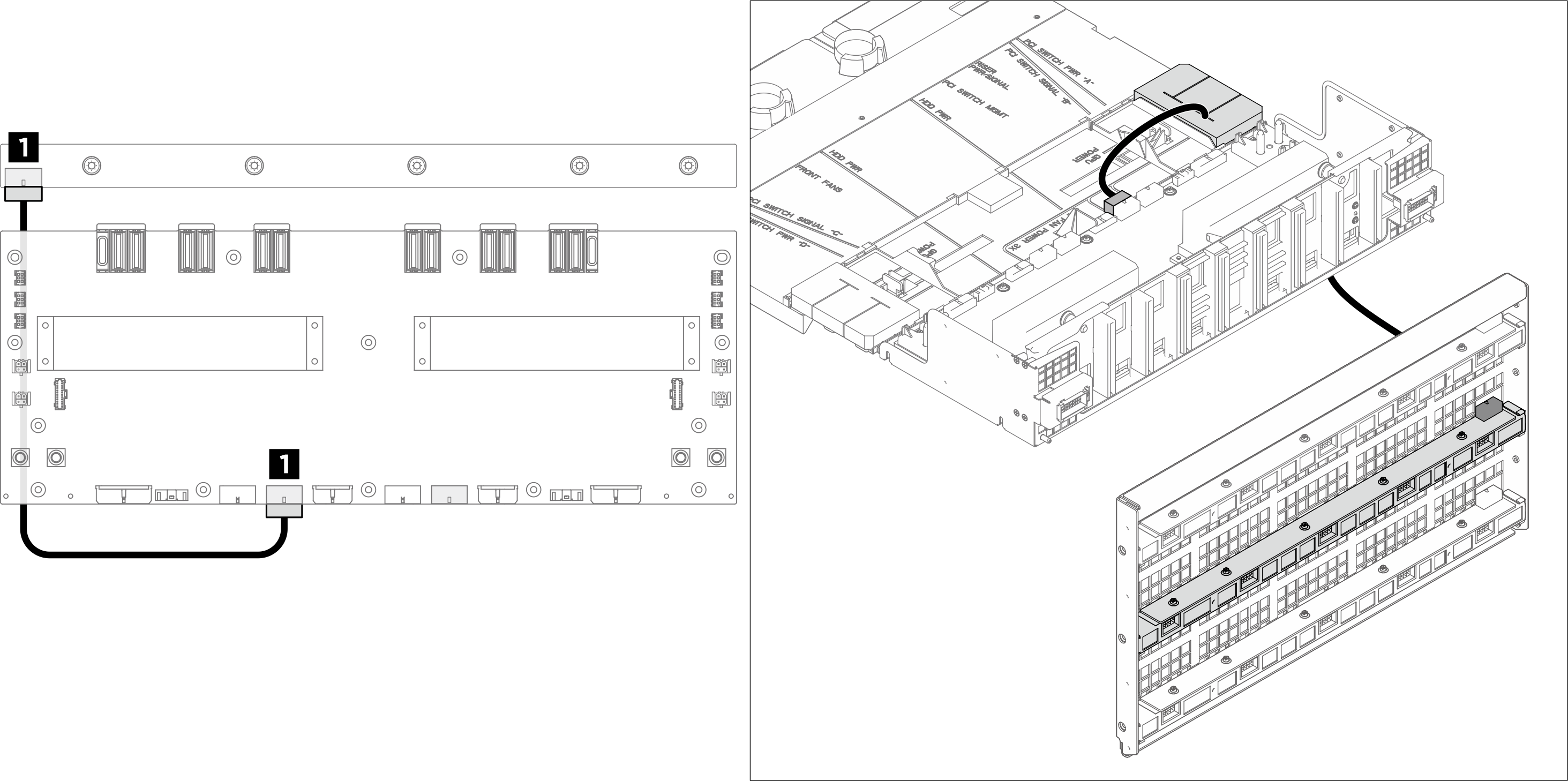

รูปที่ 4. การเดินสายแผงควบคุมพัดลมด้านหลังส่วนกลาง
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงควบคุมพัดลมด้านหลังส่วนกลาง: ขั้วต่อไฟฟ้า | 1 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนกลาง (R-FAN PWR2) |
|
แผงควบคุมพัดลมด้านหลังส่วนล่าง
หมายเหตุ
สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง

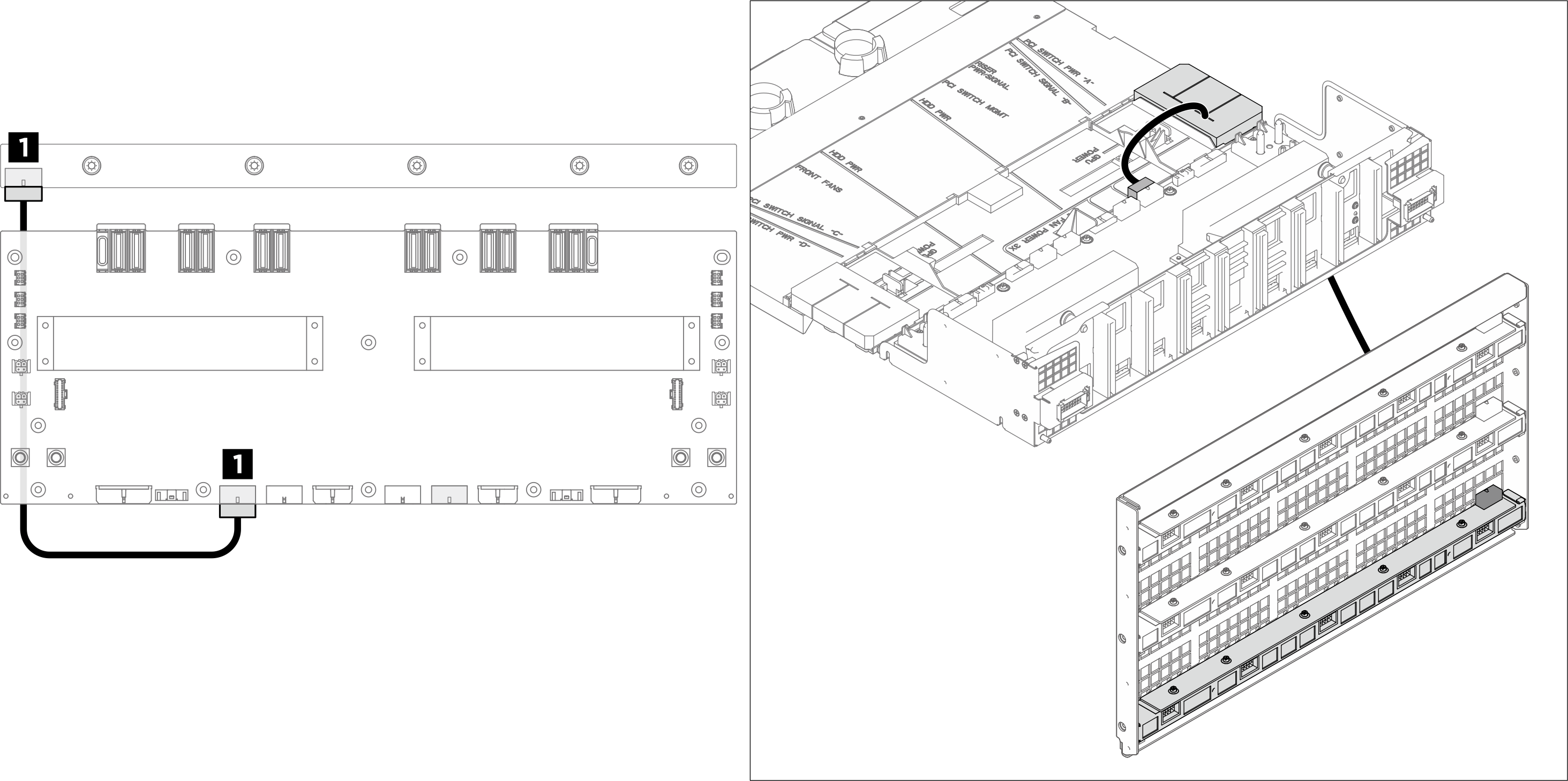

รูปที่ 5. การเดินสายแผงควบคุมพัดลมด้านหลังส่วนล่าง
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงควบคุมพัดลมด้านหลังส่วนล่าง: ขั้วต่อไฟฟ้า | 1 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนล่าง (R-FAN PWR1) |
|
