การเดินสายอินเทอร์โพเซอร์ PSU

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายอินเทอร์โพเซอร์ PSU

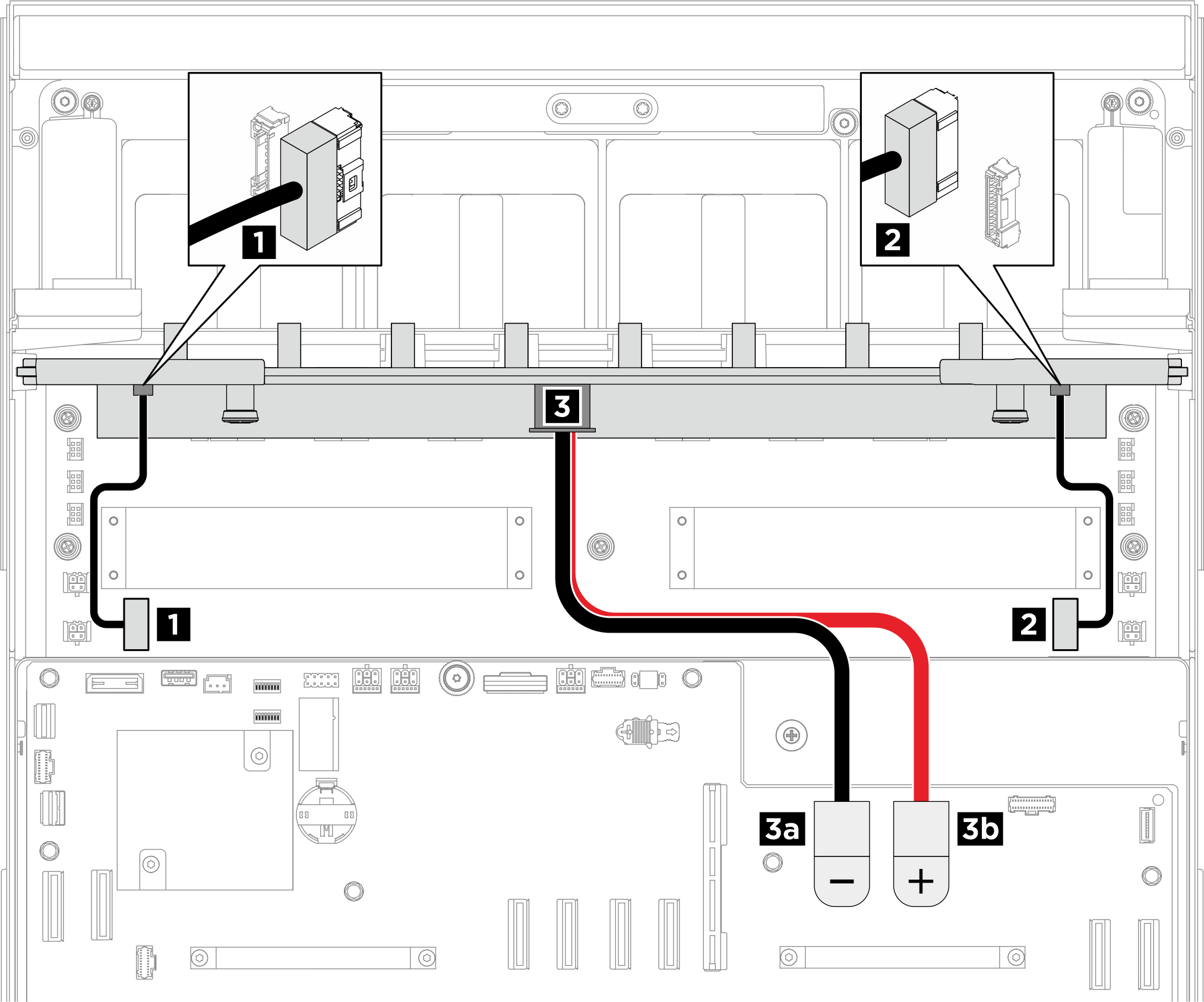

รูปที่ 1. การเดินสายอินเทอร์โพเซอร์ PSU
PSU interposer cable routing
จากไปยัง
1 อินเทอร์โพเซอร์ PSU: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1)1 แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 1 (PIB SB1)
2 อินเทอร์โพเซอร์ PSU: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2)2 แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 2 (PIB SB2)
3 อินเทอร์โพเซอร์ PSU: ขั้วต่อไฟฟ้าของแผงระบบ (MB PWR)3a แผงระบบ: ขั้วต่อกราวด์ (-) (PSU_GND) (สายสีดำ)
3b แผงระบบ: ขั้วต่อ 12V (+) (PSU_P12V) (สายสีแดง)
