Cheminement des câbles de l’interposeur du PSU

La présente section vous permet de comprendre le cheminement des câbles de l’interposeur du PSU.

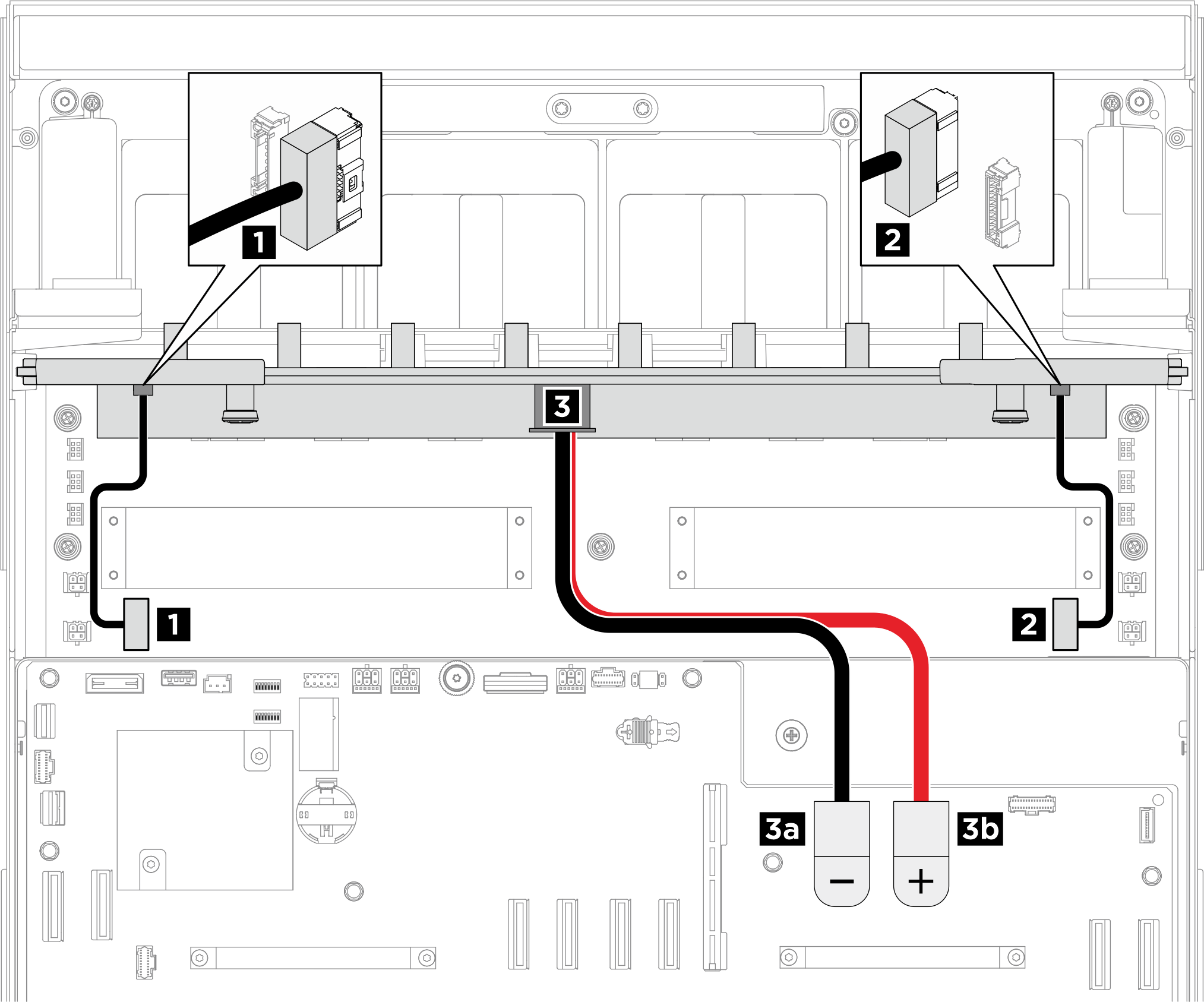

Figure 1. Cheminement des câbles de l’interposeur du PSU

À partir de	Vers
1 Interposeur du PSU : Connecteur 1 de bande latérale du tableau de distribution (PDB SB1)	1 Tableau de distribution : Connecteur 1 de bande latérale d’interposeur du PSU (PIB SB1)
2 Interposeur du PSU : Connecteur de bande latérale du tableau de distribution 2 (PDB SB2).	2 Tableau de distribution : Connecteur de bande latérale de l’interposeur du PSU 2 (PIB SB2)
3 Interposeur du PSU : Connecteur d’alimentation de la carte mère (MB PWR)	3a Carte mère : Connecteur de mise à la terre (-) (PSU_GND) (câble noir)
	3b Carte mère : Connecteur 12 V (+) (PSU_P12V) (câble rouge)
