Cheminement des câbles des ventilateurs auxiliaires arrière

Cette section décrit le cheminement des câbles des ventilateurs auxiliaires arrière.

Remarque
Connectez les câbles verts aux deux connecteurs suivants du tableau de distribution.
  • Connecteur d’alimentation du ventilateur 19 (PUMP2)
  • Connecteur d’alimentation du ventilateur 17 (PUMP5)

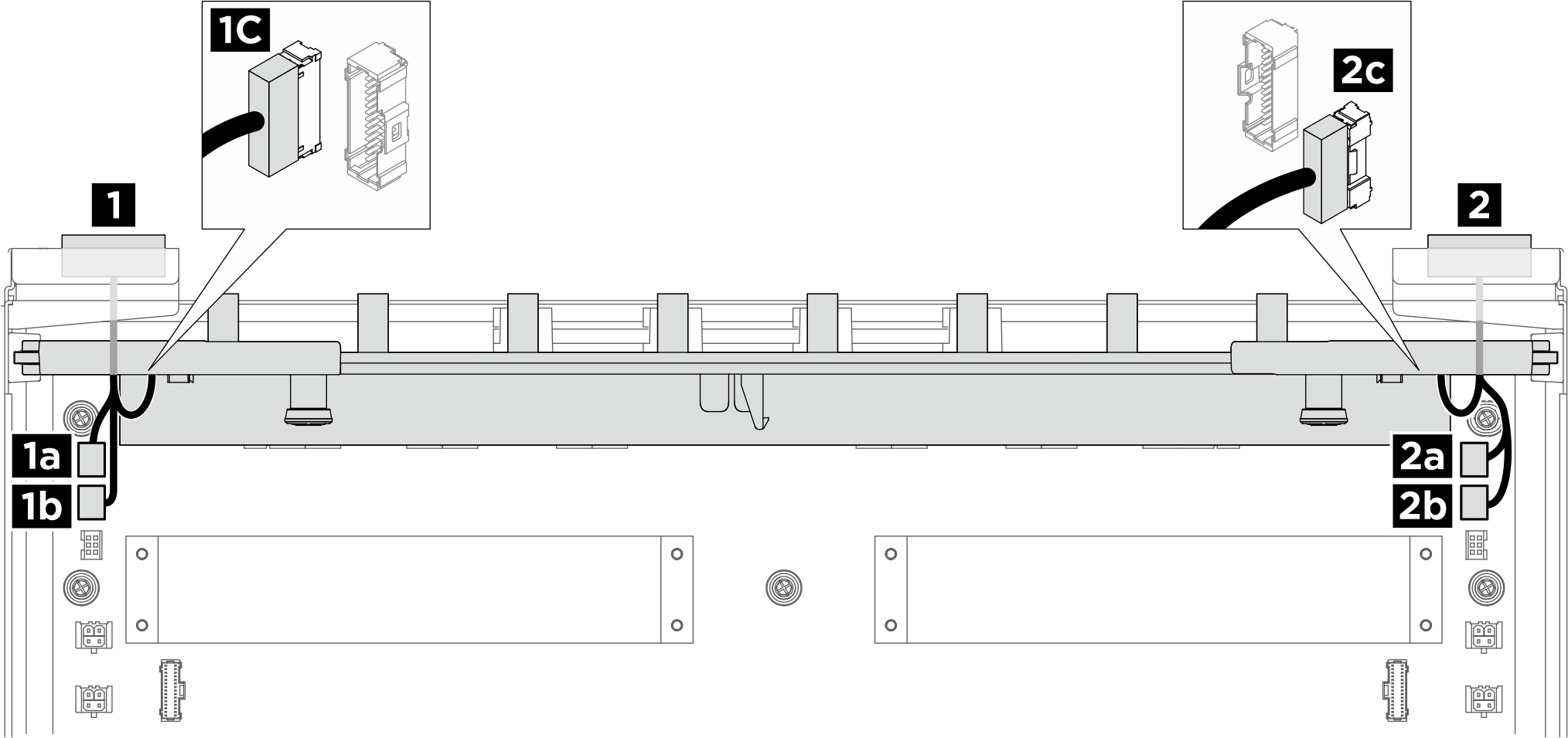

Figure 1. Cheminement des câbles des ventilateurs auxiliaires arrière
Rear auxiliary fan cable routing
À partir deVers
1 Câble des ventilateurs 18 et 191a Tableau de distribution : Connecteur de signal et d’alimentation du ventilateur 19 (PUMP1) (câble noir)
1b Tableau de distribution : Connecteur d’alimentation du ventilateur 19 (PUMP2) (câble vert)
1c Interposeur du PSU : Connecteur de signal et d’alimentation du ventilateur 18 (FAN2 LEAK2)
2 Câble des ventilateurs 16 et 172a Tableau de distribution : Connecteur de signal et d’alimentation du ventilateur 17 (PUMP4) (câble noir)
2b Tableau de distribution : Connecteur d’alimentation du ventilateur 17 (PUMP5) (câble vert)
2c Interposeur du PSU : Connecteur de signal et d’alimentation du ventilateur 16 (FAN1 LEAK1)
