Disposición de los cables del ventilador auxiliar posterior

Utilice la sección para comprender la disposición de los cables para los ventiladores auxiliares posteriores.

Nota

Conecte los cables verdes a los siguientes dos conectores en la placa de distribución de alimentación.

• Conector de alimentación del ventilador 19 (PUMP2)
• Conector de alimentación del ventilador 17 (PUMP5)

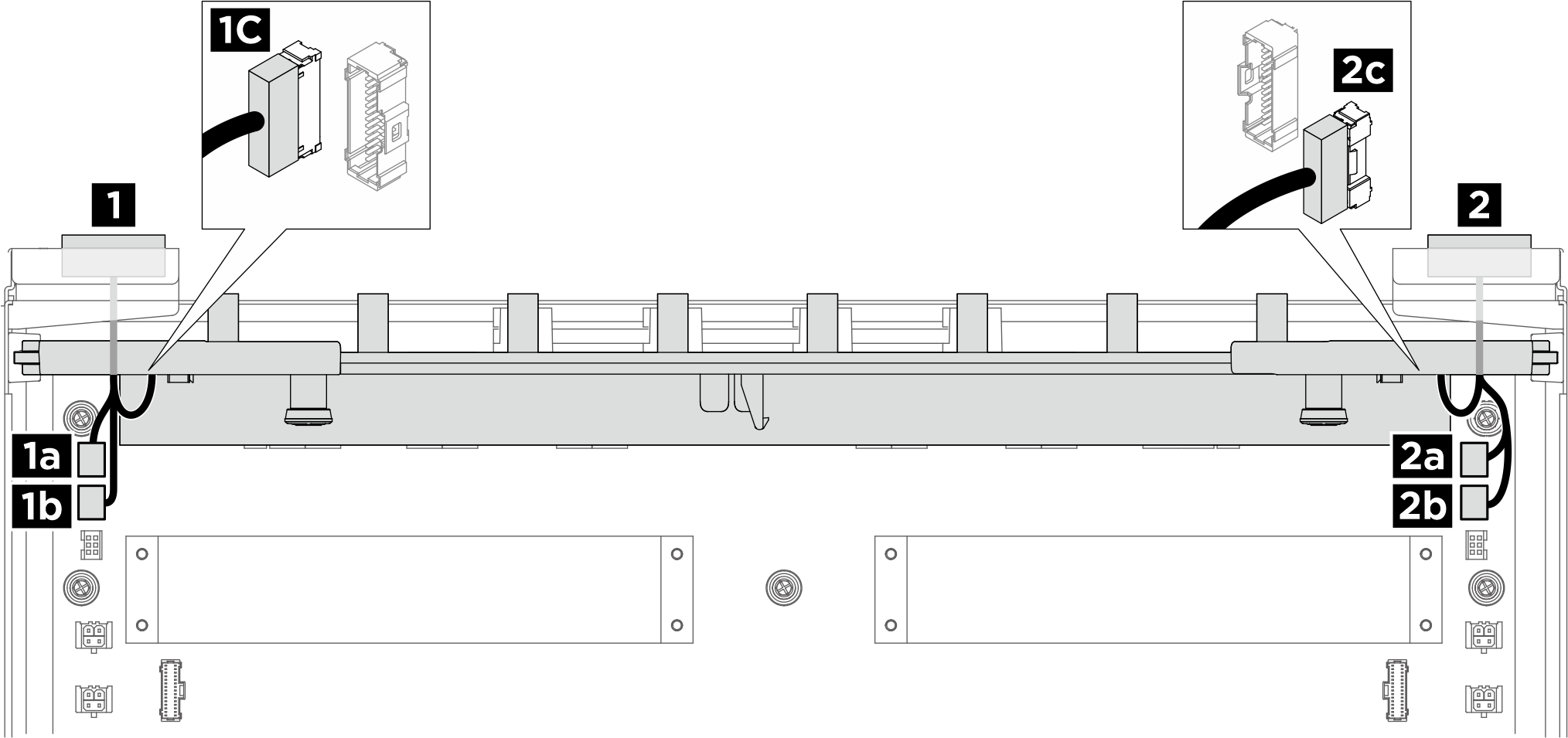

Figura 1. Disposición de los cables del ventilador auxiliar posterior

Desde	Hasta
1 Cable de los ventiladores 18 y 19	1a Placa de distribución de alimentación: conector de señal y alimentación del ventilador 19 (PUMP1) (cable negro)
	1b Placa de distribución de alimentación: conector de alimentación del ventilador 19 (PUMP2) (cable verde)
	1c Tarjeta de interposición de PSU: conector de señal y alimentación del ventilador 18 (FAN2 LEAK2)
2 Cable de los ventiladores 16 y 17	2a Placa de distribución de alimentación: conector de señal y alimentación del ventilador 17 (PUMP4) (cable negro)
	2b Placa de distribución de alimentación: conector de alimentación del ventilador 17 (PUMP5) (cable verde)
	2c Tarjeta de interposición de PSU: conector de señal y alimentación del ventilador 16 (FAN1 LEAK1)
