Disposición de los cables de la placa de E/S del sistema

Use esta sección para comprender la disposición de los cables para la placa de E/S del sistema.

Nota

Pase el cable por el soporte de cables y el conjunto del deflector y, a continuación, páselo por la placa del sistema tal como se muestra a continuación.

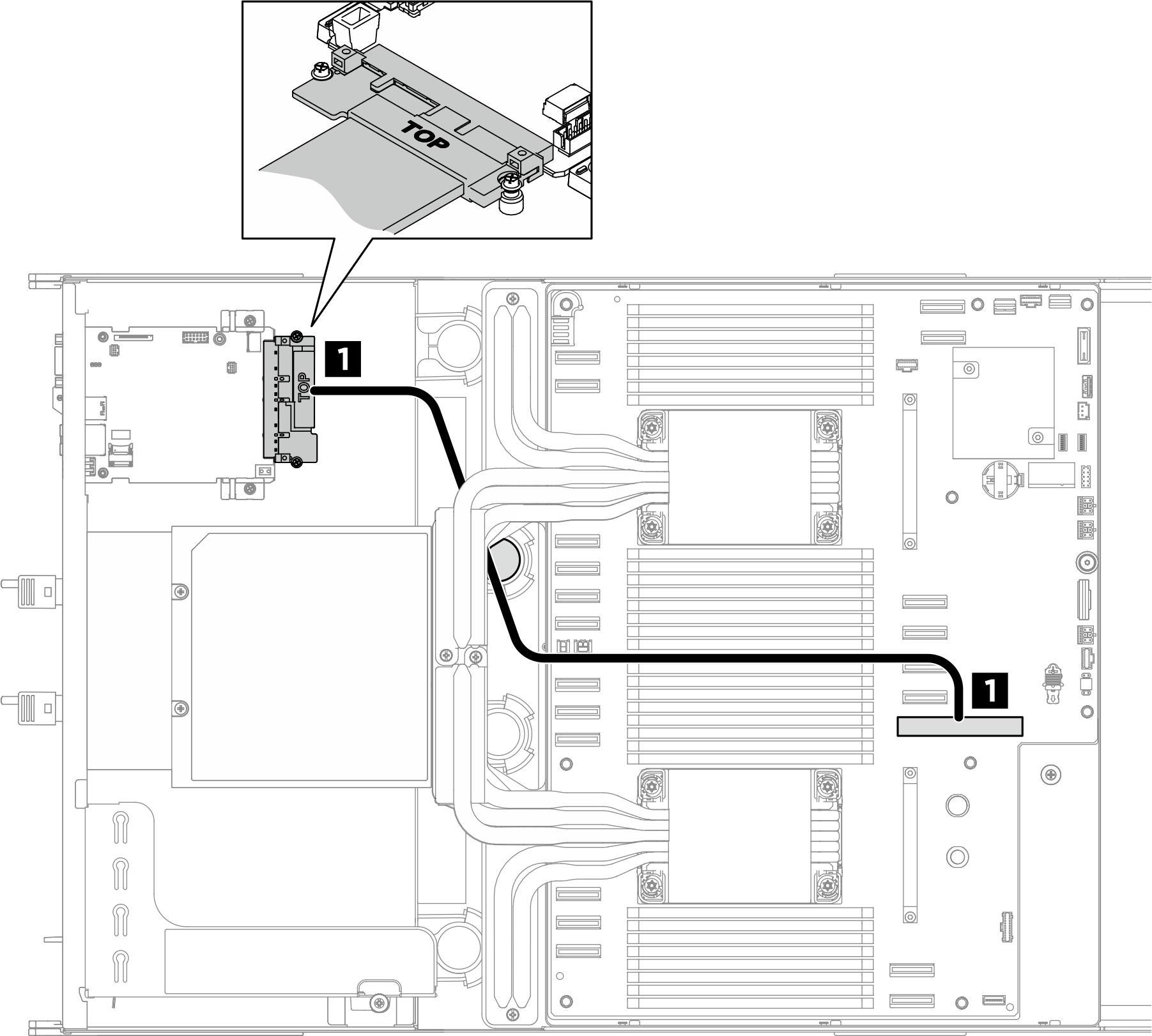

Figura 1. Disposición de los cables de la placa de E/S del sistema

Desde	Hasta
1 Placa de E/S del sistema: conector de la placa del sistema	1 Placa del sistema: conector de la placa de E/S del sistema (DC-SCM)
