Disposición de los cables de la placa del conmutador PCIe
Use esta sección para comprender la disposición de los cables para la placa del conmutador PCIe.
Cables de alimentación y banda lateral
Nota
- Pase los cables a través del soporte de cables y el conjunto del deflector y, a continuación, páselos por debajo de la bandeja de computación, tal como se muestra a continuación.
- La placa del conmutador PCIe se coloca tal como se muestra a continuación. Al disponer los cables mientras la placa está deslizada hacia afuera, la longitud real del cable requerida será mayor que la que se muestra en las ilustraciones.
- Cuando finalice la disposición de los cables, ate los cables con bridas. Consulte Agrupación de los cables conectados a la placa del conmutador PCIe.

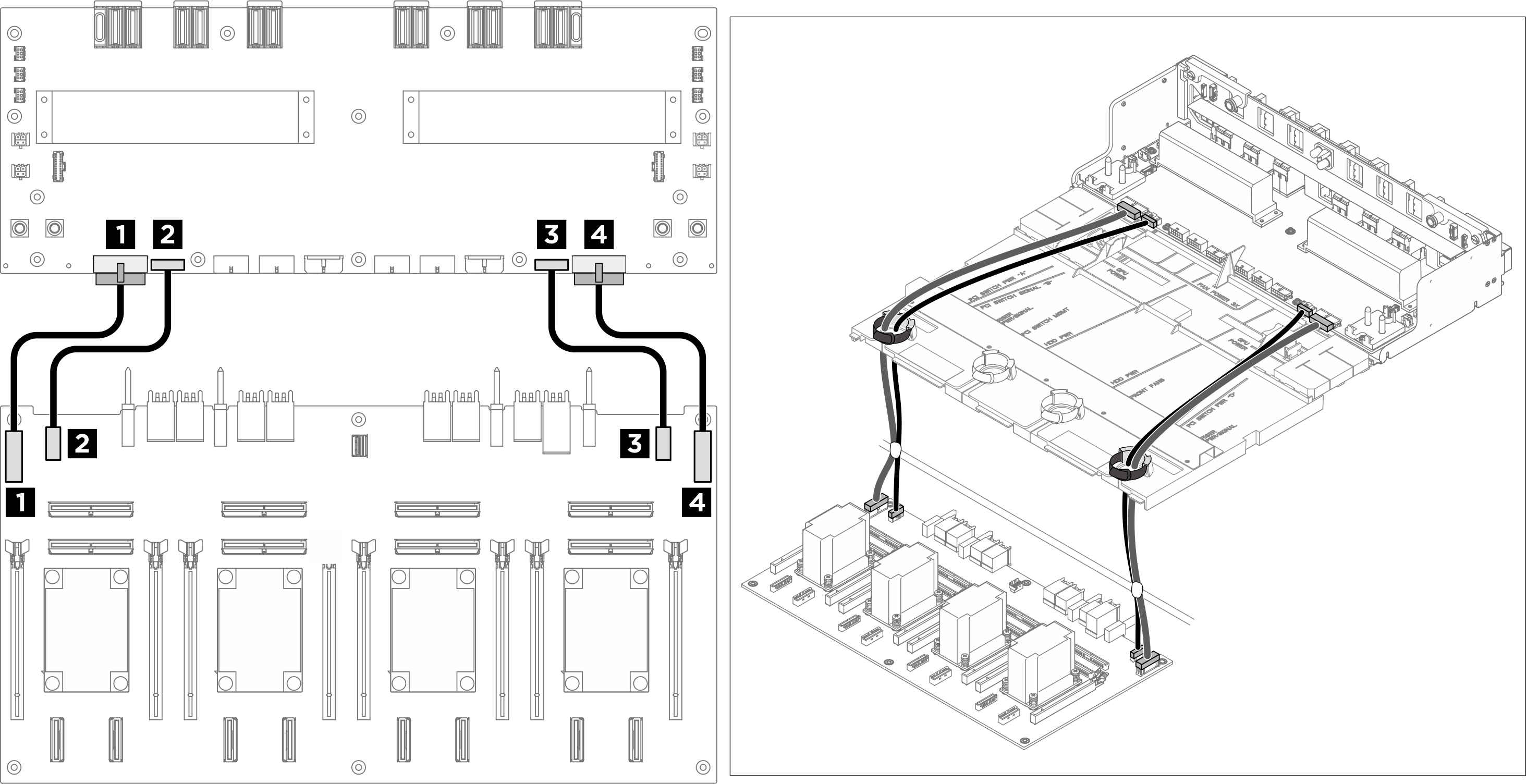

Figura 1. Disposición de los cables de alimentación y de banda lateral
| Desde | Hasta |
|---|---|
| 1 Placa del conmutador PCIe: conector de alimentación de la placa de distribución de alimentación 1 (PDB PWR1) | 1 Placa de distribución de alimentación: conector de alimentación de la placa del conmutador PCIe 1 (F-RISER PWR1) |
| 2 Placa del conmutador PCIe: conector de banda lateral de la placa de distribución de alimentación 1 (PDB SB1) | 2 Placa de distribución de alimentación: conector de banda lateral de la placa del conmutador PCIe 1 (SWSB1) |
| 3 Placa del conmutador PCIe: conector de alimentación de la placa de distribución de alimentación 2 (PDB PWR2) | 3 Placa de distribución de alimentación: conector de alimentación de la placa del conmutador PCIe 2 (F-RISER PWR2) |
| 4 Placa del conmutador PCIe: conector de banda lateral de la placa de distribución de alimentación 2 (PDB SB2) | 4 Placa de distribución de alimentación: conector de banda lateral de la placa del conmutador PCIe 2 (SWSB2) |
Cables de señal
Nota
- Si es necesario, pegue las etiquetas en ambos extremos de los cables.
Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.- Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
Figura 2. Aplicación de la etiqueta
- Pase los cables a través del soporte de cables y el conjunto del deflector tal como se muestra a continuación.
- Pase los cables que se conectan a los conectores MCIO 7 y 9 por debajo de la bandeja de computación tal como se muestra a continuación.
- La placa del conmutador PCIe se coloca tal como se muestra a continuación. Al disponer los cables mientras la placa está deslizada hacia afuera, la longitud real del cable requerida será mayor que la que se muestra en las ilustraciones.
- Cuando finalice la disposición de los cables, ate los cables con bridas. Consulte Agrupación de los cables conectados a la placa del conmutador PCIe.

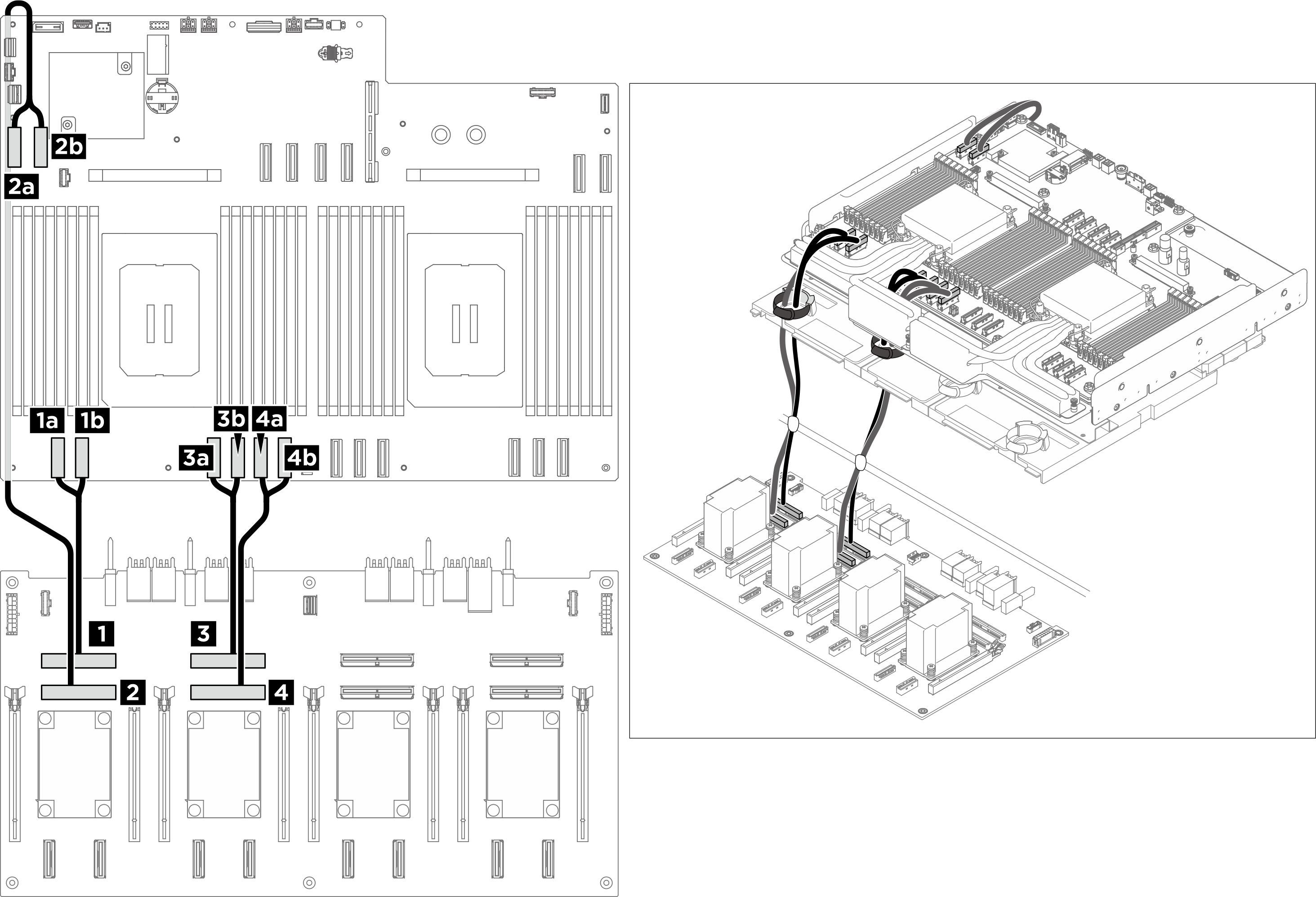

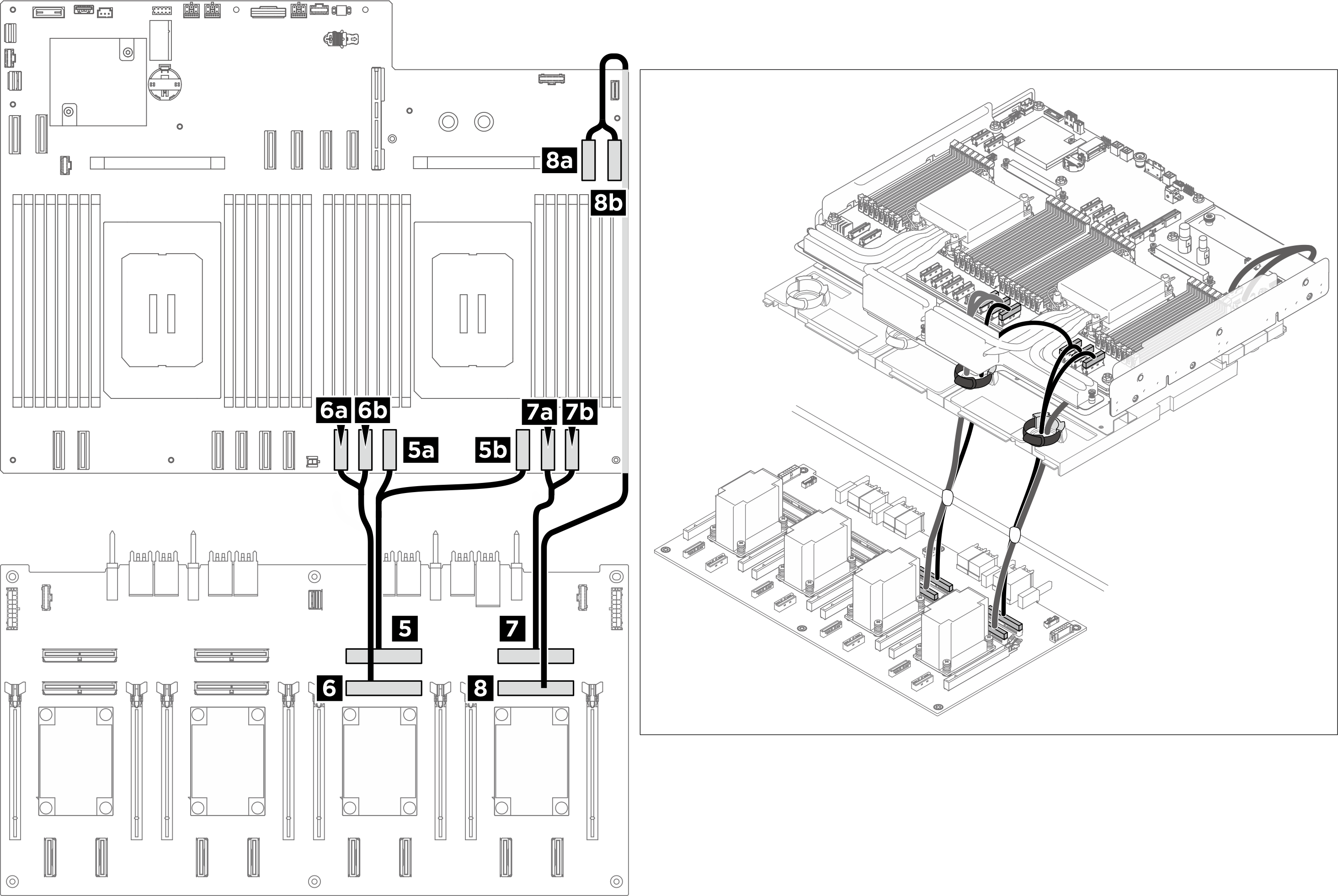

Figura 3. Disposición de los cables de señal
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa del conmutador PCIe: conector MCIO 1 (MCIO1) | 1a Placa del sistema: conector MCIO 1 (MCIO1A) |
|
| 1b Placa del sistema: conector MCIO 1 (MCIO1B) |
| |
| 2 Placa del conmutador PCIe: conector MCIO 2 (MCIO2) | 2a Placa del sistema: conector MCIO 9 (MCIO9A) |
|
| 2b Placa del sistema: conector MCIO 9 (MCIO9B) |
| |
| 3 Placa del conmutador PCIe: conector MCIO 3 (MCIO3) Nota
| 3a Placa del sistema: conector MCIO 2 (MCIO2B) |
|
| 3b Placa del sistema: conector MCIO 2 (MCIO2A) |
| |
| 4 Placa del conmutador PCIe: conector MCIO 4 (MCIO4) | 4a Placa del sistema: conector MCIO 3 (MCIO3A) |
|
| 4b Placa del sistema: conector MCIO 3 (MCIO3B) |
| |
| 5 Placa del conmutador PCIe: conector MCIO 5 (MCIO5) Nota
| 5a Placa del sistema: conector MCIO 5 (MCIO5B) |
|
| 5b Placa del sistema: conector MCIO 5 (MCIO5A) |
| |
| 6 Placa del conmutador PCIe: conector MCIO 6 (MCIO6) | 6a Placa del sistema: conector MCIO 10 (MCIO10A) |
|
| 6b Placa del sistema: conector MCIO 10 (MCIO10B) |
| |
| 7 Placa del conmutador PCIe: conector MCIO 7 (MCIO7) | 7a Placa del sistema: conector MCIO 6 (MCIO6A) |
|
| 7b Placa del sistema: conector MCIO 6 (MCIO6B) |
| |
| 8 Placa del conmutador PCIe: conector MCIO 8 (MCIO8) Nota
| 8a Placa del sistema: conector MCIO 7 (MCIO7B) |
|
| 8b Placa del sistema: conector MCIO 7 (MCIO7A) |
|
Cable de gestión de GPU
Nota
- Si es necesario, pegue las etiquetas en ambos extremos de los cables.
- Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
- Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.
- Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
Figura 4. Aplicación de la etiqueta - Pase el cable a través del soporte de cables y el conjunto del deflector y, a continuación, páselo por debajo de la bandeja de computación, tal como se muestra a continuación.
- La placa del conmutador PCIe se coloca tal como se muestra a continuación. Al disponer los cables mientras la placa está deslizada hacia afuera, la longitud real del cable requerida será mayor que la que se muestra en las ilustraciones.
- Cuando finalice la disposición de los cables, ate los cables con bridas. Consulte Agrupación de los cables conectados a la placa del conmutador PCIe.
Figura 5. Disposición de los cables de gestión de la GPU
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa del conmutador PCIe: conector de gestión de la GPU (MGMT) | 1 Placa del sistema: conector de banda lateral del conmutador PCIe (PCIE SW SIDEBAND) |
|
Agrupación de los cables conectados a la placa del conmutador PCIe

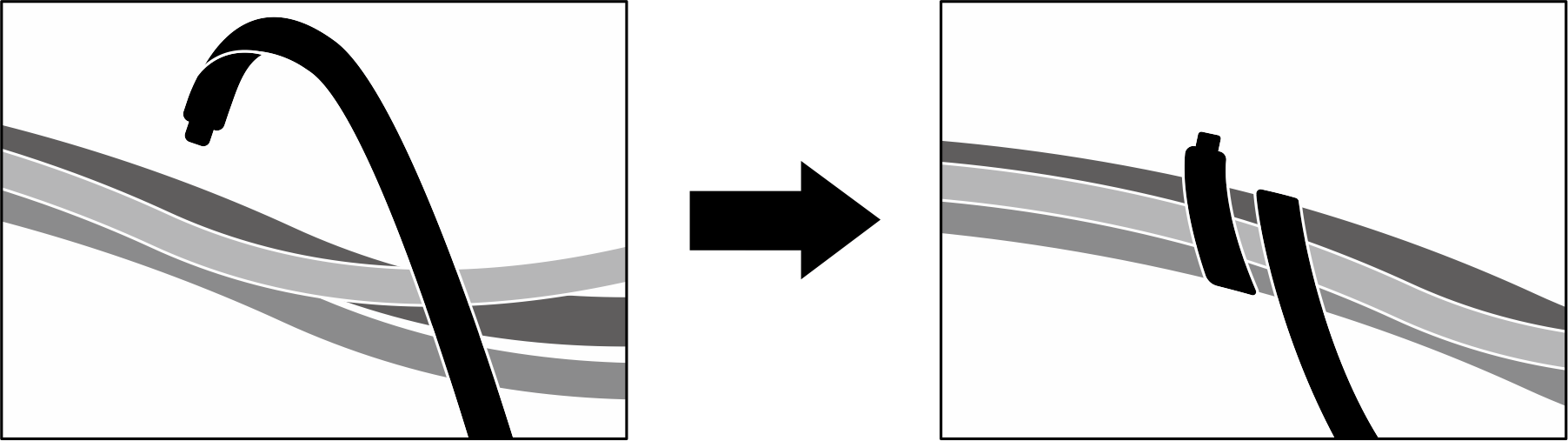

- Divida los cables conectados a la placa del conmutador PCIe en seis paquetes y fíjelos a la barra cruzada con bridas para cables.
- Mantenga los cables alejados de los disipadores de calor de la placa de conmutación PCIe.

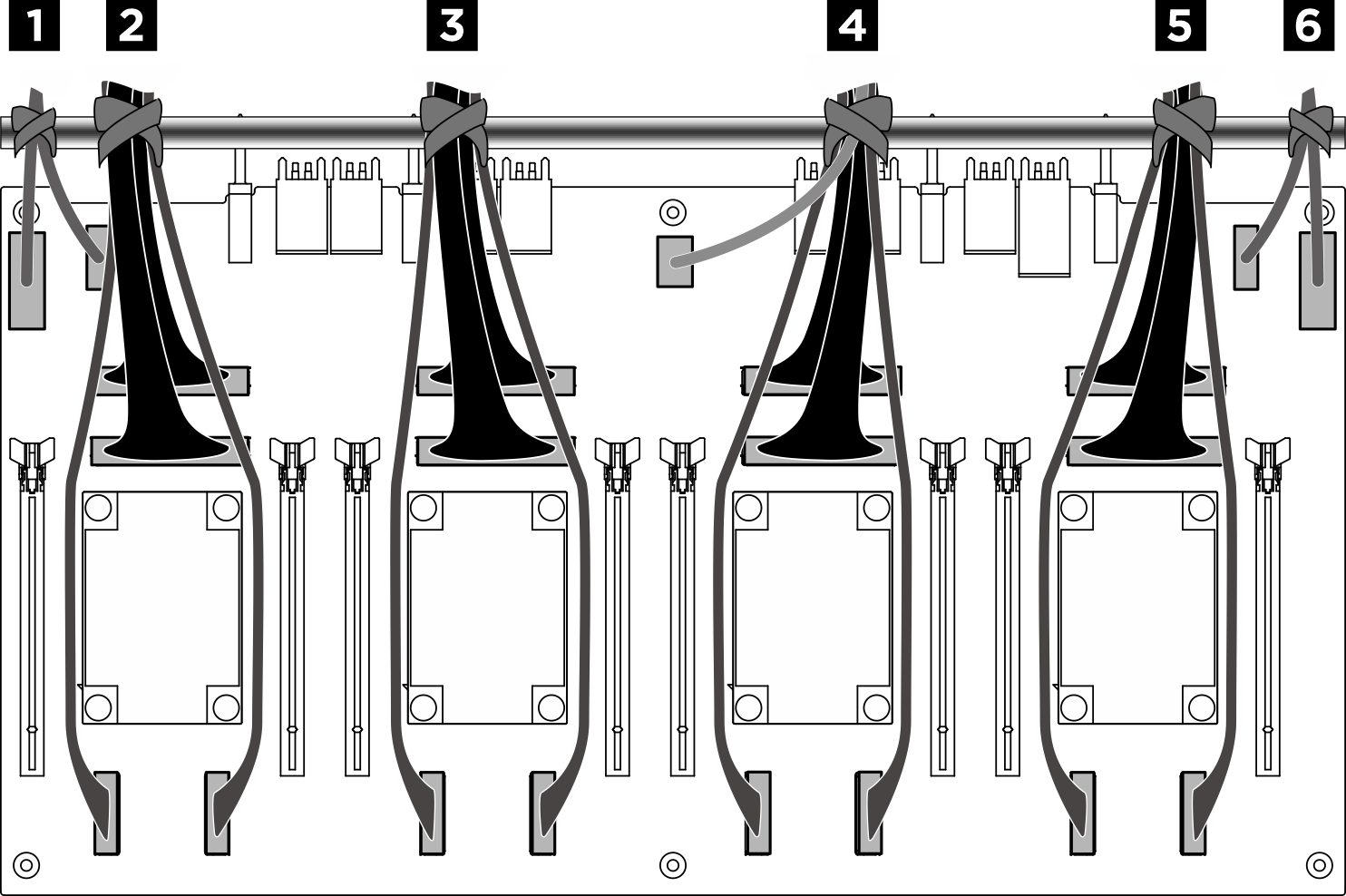

Figura 6. Fijación de los cables con las bridas de cables
| Haz | Cable | Conector (en la placa del conmutador PCIe) |
|---|---|---|
| 1 | Dos cables:
|
|
| 2 | Cuatro cables:
|
|
| 3 | Cuatro cables:
|
|
| 4 | Cinco cables:
|
|
| 5 | Cuatro cables:
|
|
| 6 | Dos cables:
|
|
