Disposición de los cables de la placa de control del ventilador
Utilice esta sección para comprender la disposición de los cables para la placa de control del ventilador frontal o posterior.
Nota
Si es necesario, pegue las etiquetas en ambos extremos de los cables.
Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.- Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
Figura 1. Aplicación de la etiqueta
Según la ubicación de la placa de control del ventilador, seleccione el plan de disposición correspondiente:
Placa de control del ventilador frontal
Nota
Pase el cable por debajo del tubo de calor que se encuentra en el centro y, a continuación, páselo por la placa del sistema tal como se muestra a continuación.

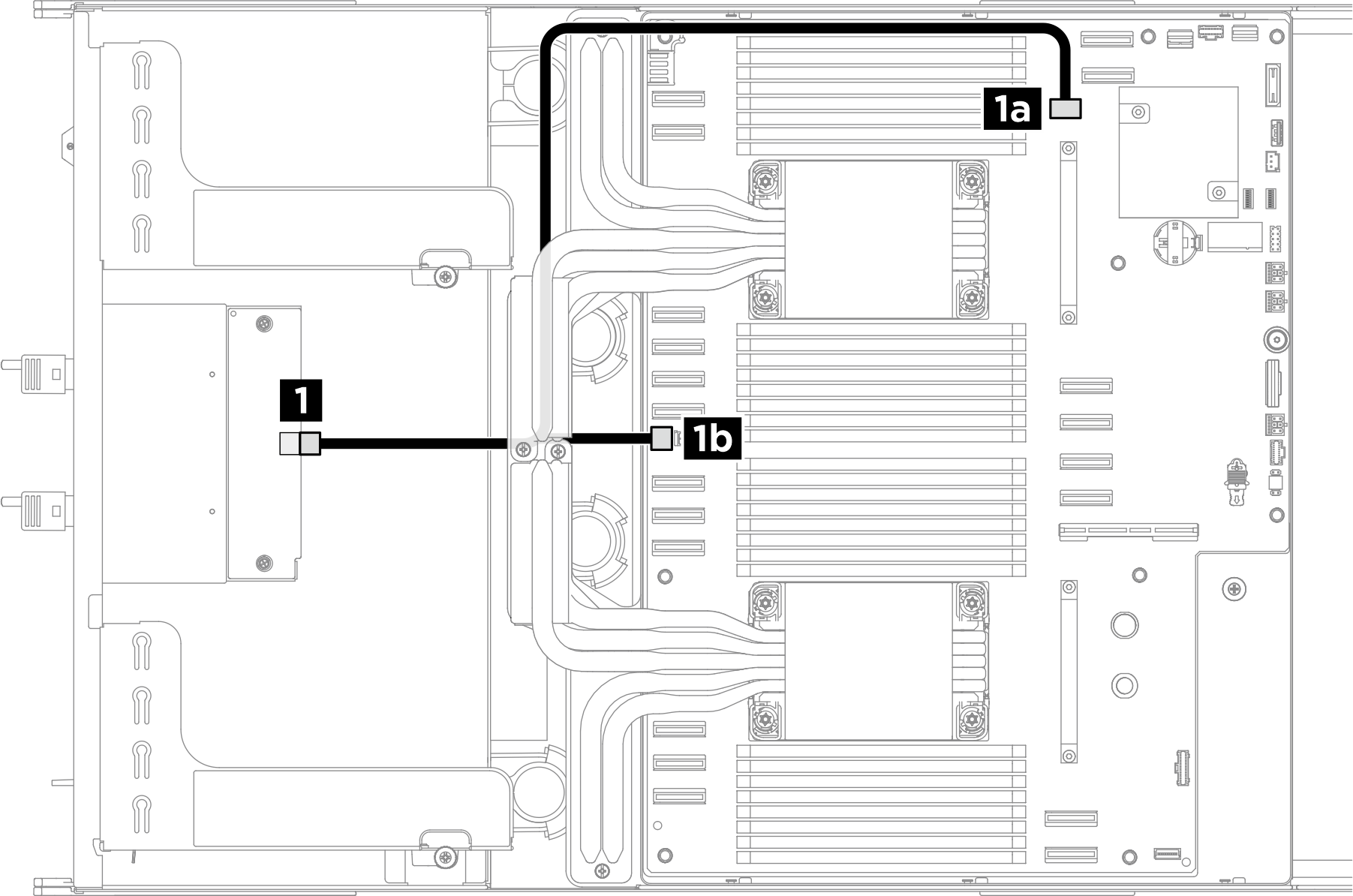

Figura 2. Disposición de los cables de la placa de control del ventilador frontal
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa de control del ventilador frontal: conector de alimentación | 1a Placa del sistema: conector de señal de la placa de control del ventilador frontal (BOT FAN BOARD) | N/A |
| 1b Placa del sistema: conector de alimentación de la placa de control del ventilador frontal (REAR IO PWR) |
Placa de control del ventilador superior posterior
Nota
- Conecte el cable verde al conector de señal de la placa de control del ventilador superior posterior (F-FAN PWR) en la placa de distribución de alimentación.
- Pase el cable a través del soporte de cables y el conjunto del deflector y, a continuación, páselo por debajo de la bandeja de computación, tal como se muestra a continuación.

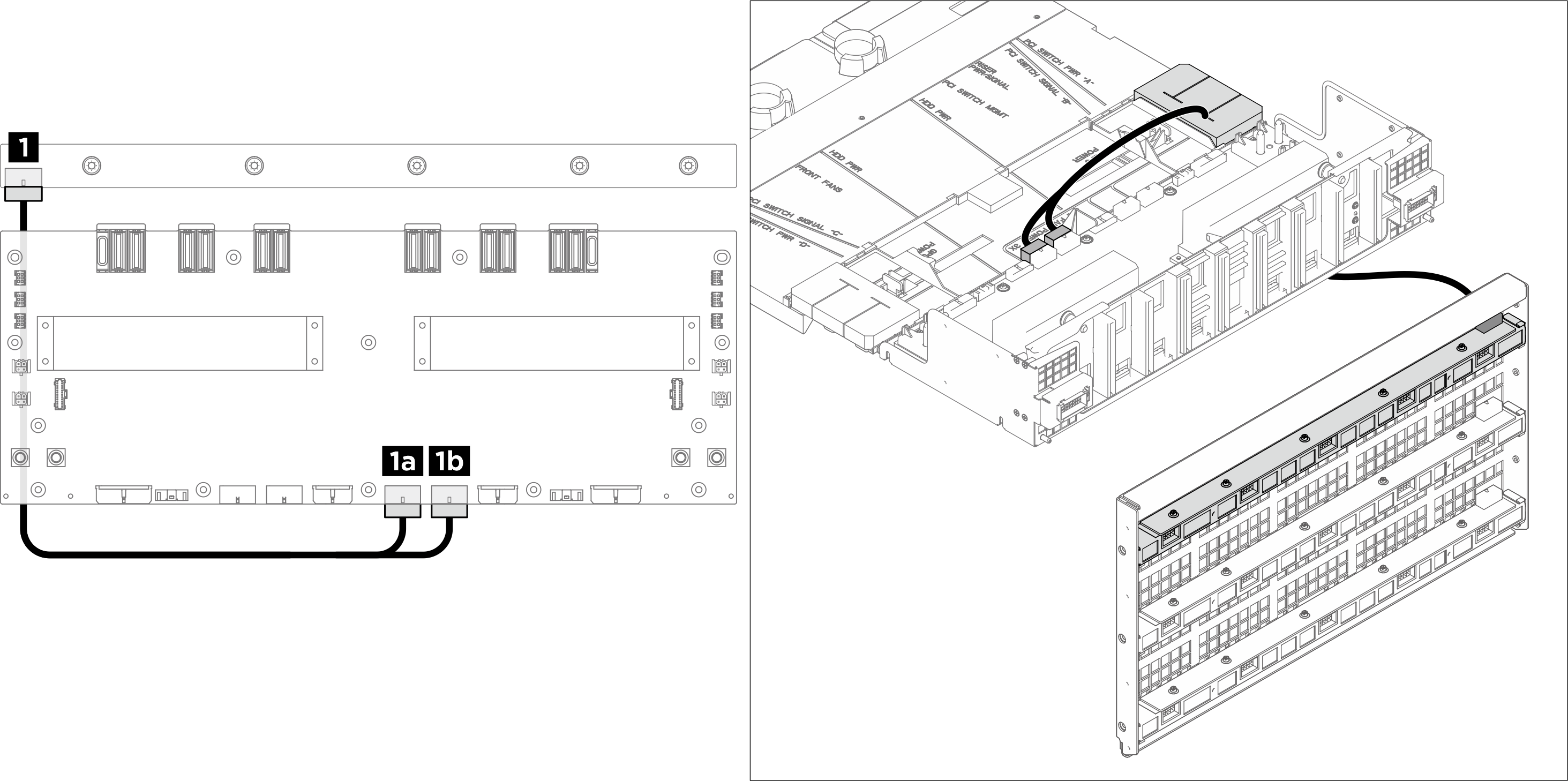

Figura 3. Disposición de los cables de la placa de control del ventilador superior posterior
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa de control del ventilador superior posterior: conector de alimentación | 1a Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador superior posterior (RADIATOR FAN) (cable negro) |
|
| 1b Placa de distribución de alimentación: conector de señal de la placa de control del ventilador superior trasero (F-FAN PWR) (cable verde) |
|
Placa de control del ventilador central posterior
Nota
Pase el cable a través del soporte de cables y el conjunto del deflector y, a continuación, páselo por debajo de la bandeja de computación, tal como se muestra a continuación.

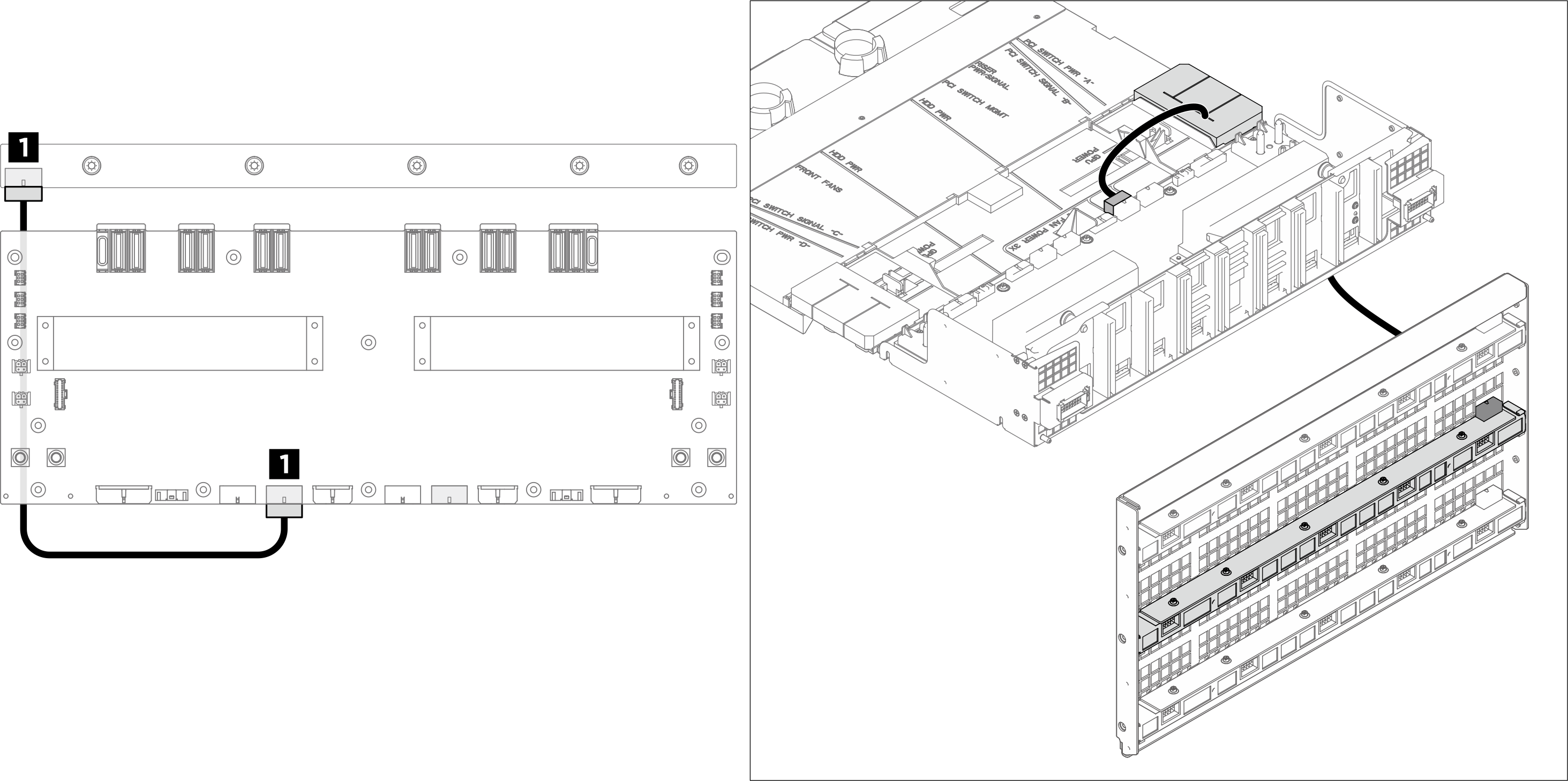

Figura 4. Disposición de los cables de la placa de control del ventilador central posterior
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa de control del ventilador central posterior: conector de alimentación | 1 Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador central posterior (R-FAN PWR2) |
|
Placa de control del ventilador inferior posterior
Nota
Pase el cable a través del soporte de cables y el conjunto del deflector y, a continuación, páselo por debajo de la bandeja de computación, tal como se muestra a continuación.

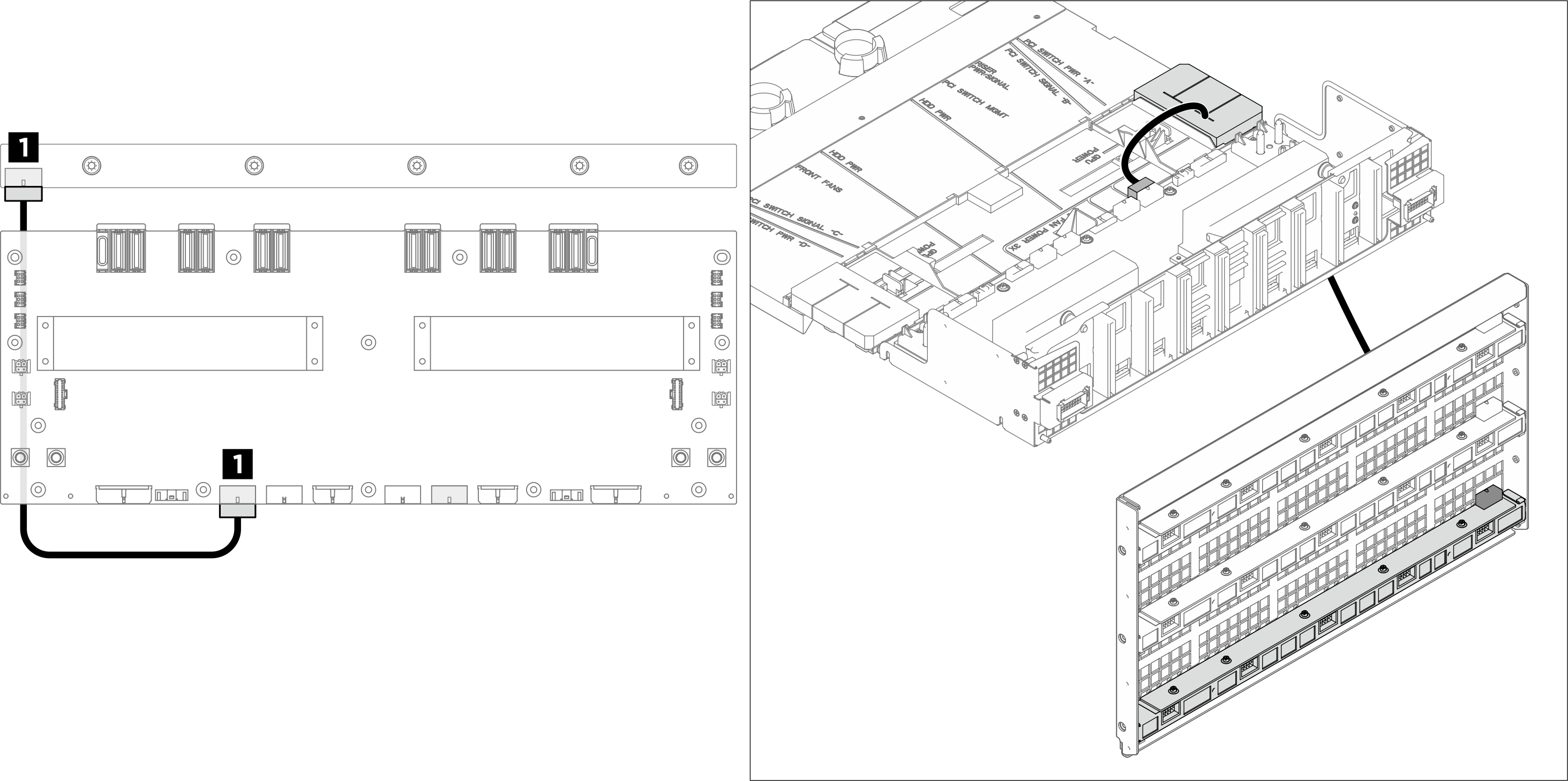

Figura 5. Disposición de los cables de la placa de control del ventilador inferior posterior
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa de control del ventilador inferior posterior: conector de alimentación | 1 Placa de distribución de alimentación: conector de alimentación de la placa de control del ventilador inferior posterior (R-FAN PWR1) |
|
