風扇控制板纜線佈線
使用本節瞭解前方或後方風扇控制板的纜線佈線。
註
如有必要,請將標籤貼在纜線的兩端。
將標籤的空白部分貼到纜線的一端。
將標籤纏繞在纜線上並貼在空白部分。
- 重複上述操作,將另一個標籤貼到纜線的另一端。
圖 1. 黏貼標籤


前方風扇控制板
註
將纜線穿過中央的熱導管下方,然後如下圖所示,在主機板上方布線。

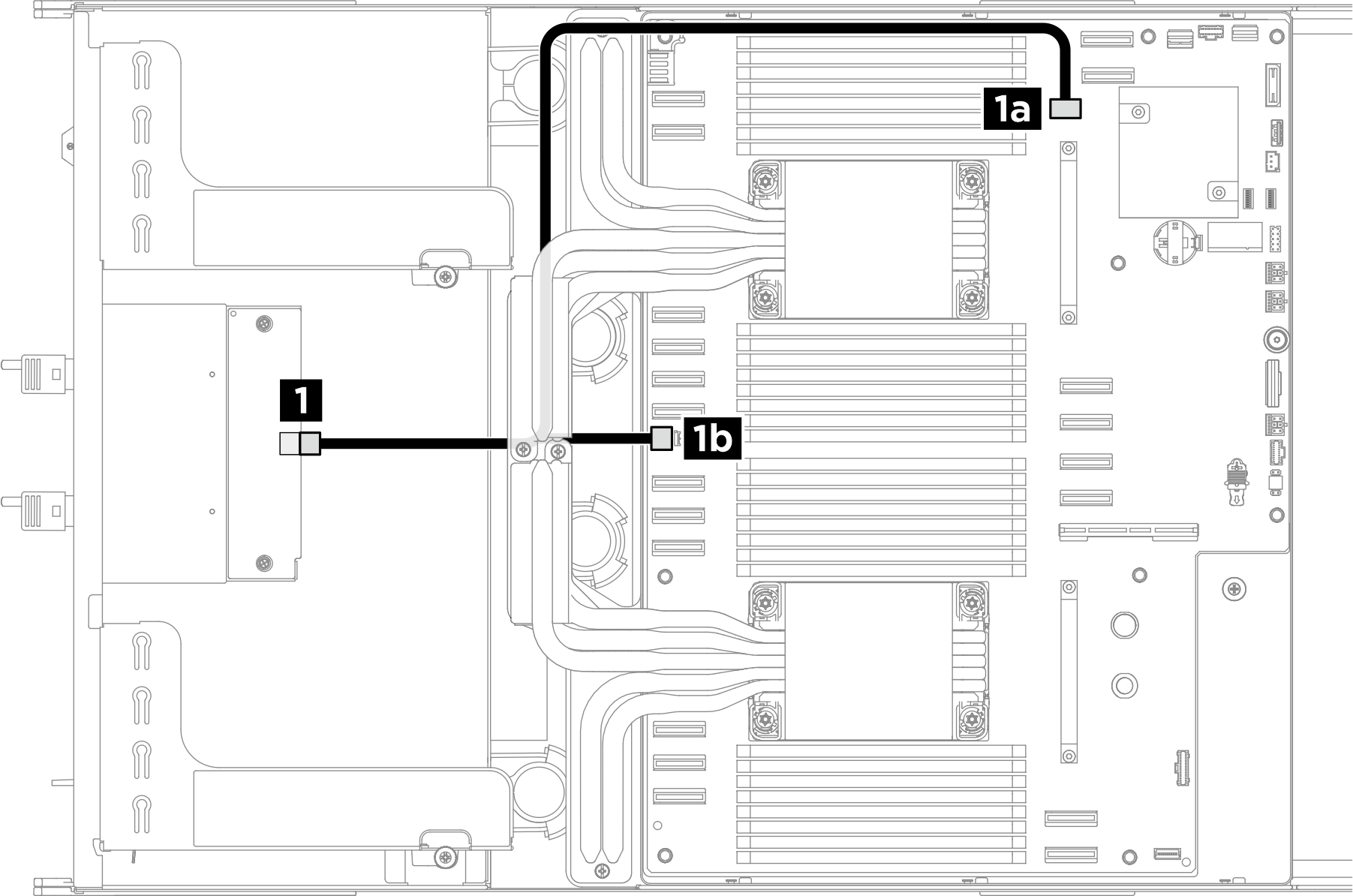

圖 2. 前方風扇控制板纜線佈線


從 | 到 | 標籤 |
---|---|---|
1 前方風扇控制板:電源接頭 | 1a 主機板:前方風扇控制板信號接頭 (BOT FAN BOARD) | 不適用 |
1b 主機板:前方風扇控制板電源接頭 (REAR IO PWR) |
後頂風扇控制板
註
- 將綠色電纜連接到位於電源配送板上的後頂風扇控制板信號接頭(F-FAN PWR)。
- 將電纜穿過電纜固定器和擋板組件,然後按照下圖所示將其引導至運算匣下方。
圖 3. 後頂風扇控制板纜線佈線


從 | 到 | 標籤 |
---|---|---|
1 後頂風扇控制板:電源接頭 | 1a 電源配送板:後頂風扇控制板電源接頭 (RADIATOR FAN)(黑色纜線) |
|
1b 電源配送板:後上風扇控制板信號接頭(F-FAN PWR)(綠色電纜) |
|
後中間風扇控制板
註
將電纜穿過電纜固定器和擋板組件,然後按照下圖所示將其引導至運算匣下方。
圖 4. 後中間風扇控制板纜線佈線


從 | 到 | 標籤 |
---|---|---|

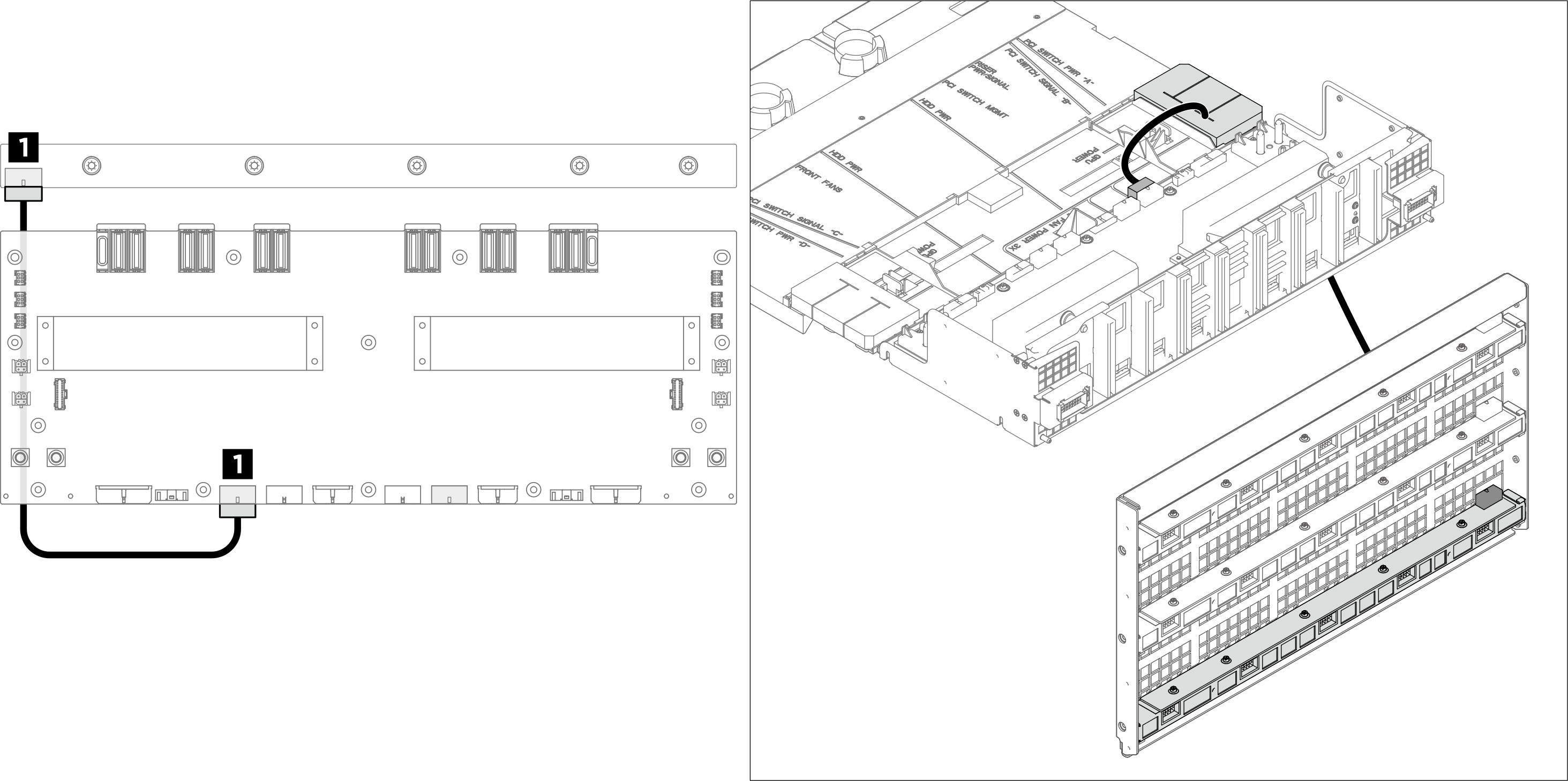

1 後中間風扇控制板:電源接頭 | 1 電源配送板:後中間風扇控制板電源接頭 (R-FAN PWR2) |
|
後底風扇控制板
註
將電纜穿過電纜固定器和擋板組件,然後按照下圖所示將其引導至運算匣下方。
圖 5. 後底風扇控制板纜線佈線


從 | 到 | 標籤 |
---|---|---|
1 後底風扇控制板:電源接頭 | 1 電源配送板:後底風扇控制板電源接頭 (R-FAN PWR1) |
|
