2.5 吋硬碟背板纜線佈線

使用本節瞭解 2.5 吋硬碟背板的纜線佈線。

  • 如有必要,請將標籤貼在纜線的兩端。
    1. 將標籤的空白部分貼到纜線的一端。
    2. 將標籤纏繞在纜線上並貼在空白部分。
    3. 重複上述操作,將另一個標籤貼到纜線的另一端。
    圖 1. 黏貼標籤
    Label application
  • 將電源線穿過電纜固定器和擋板組件,然後按照下圖所示,將其引導至運算匣下方。
根據硬碟背板的位置,選取對應的佈線方案:

完成纜線佈線後,請用電纜扎帶將電纜捆綁。請參見捆綁連接到 PCIe 交換器板的纜線(線束2345)。

背板 1

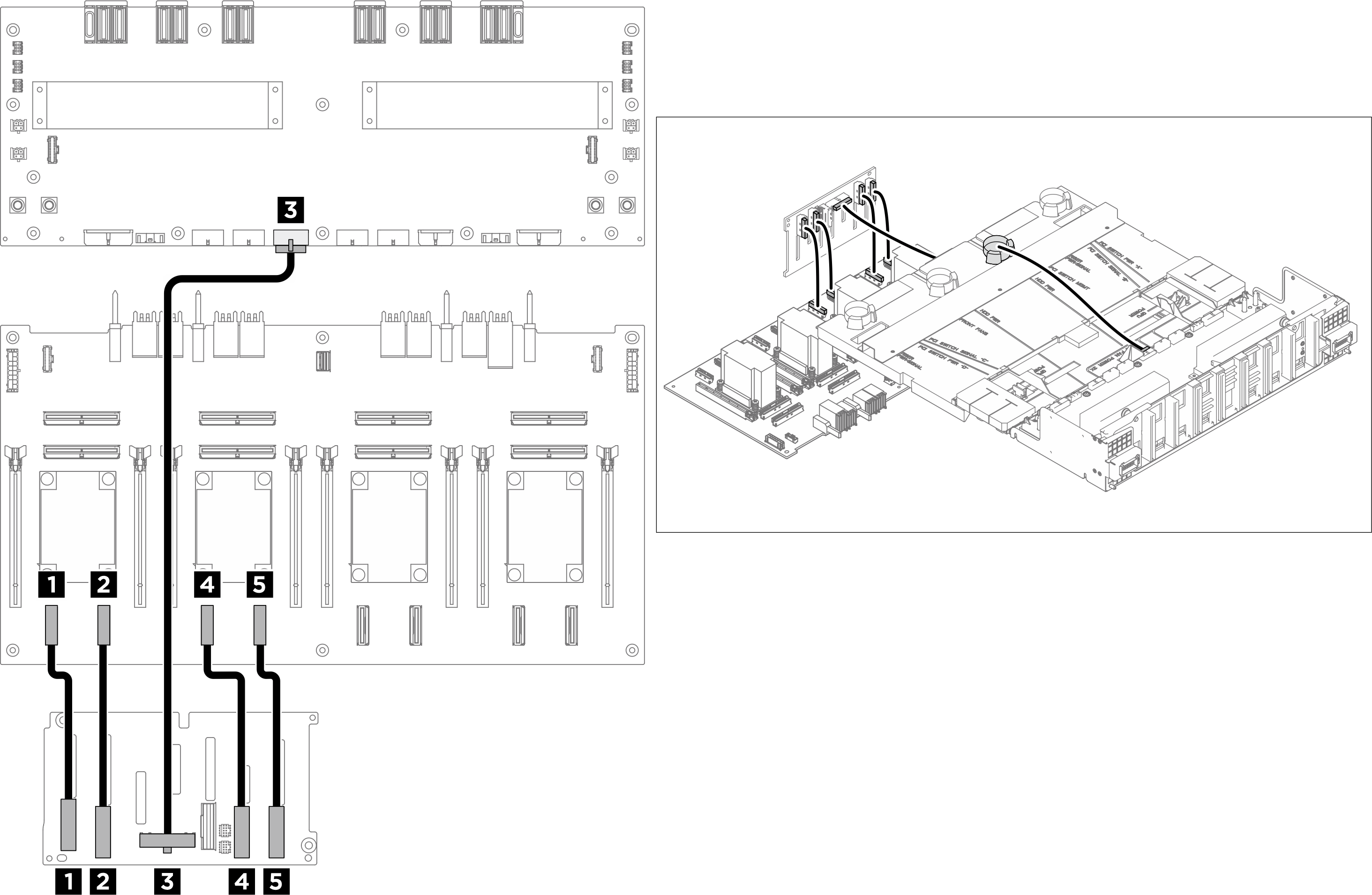

圖 2. 背板 1 纜線佈線
Backplane 1 cable routing
標籤
1 背板 1:NVMe 接頭 0-11 PCIe 交換器板:NVMe 接頭 1(NVME1
  • BP1 NVME 0-1
  • NVME 1
2 背板 1:NVMe 接頭 2-32 PCIe 交換器板:NVMe 接頭 2(NVME2
  • BP1 NVME 2-3
  • NVME 2
3 背板 1:電源接頭3 電源配送板:背板 1 電源接頭(BP1 PWR
  • BP1 PWR
  • BP1 PWR
4 背板 1:NVMe 接頭 4-54 PCIe 交換器板:NVMe 接頭 3(NVME3
  • BP1 NVME 4-5
  • NVME 3
5 背板 1:NVMe 接頭 6-75 PCIe 交換器板:NVMe 接頭 4 (NVME4)
  • BP1 NVME 6-7
  • NVME 4

背板 2

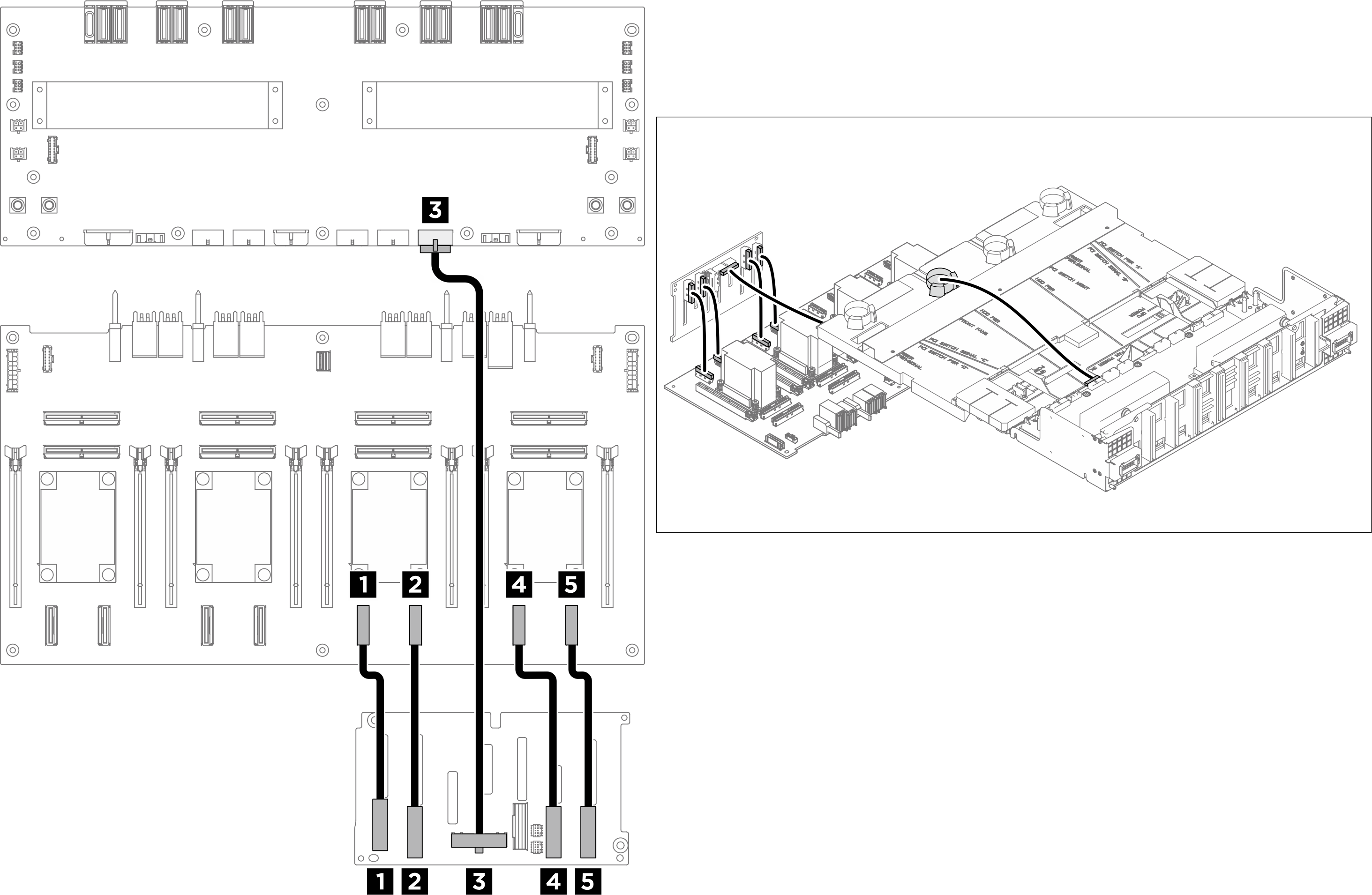

圖 3. 背板 2 纜線佈線
Backplane 2 cable routing
標籤
1 背板 2:NVMe 接頭 0-11 PCIe 交換器板:NVMe 接頭 5 (NVME5)
  • BP2 NVME 0-1
  • NVME 5
2 背板 2:NVMe 接頭 2-32 PCIe 交換器板:NVMe 接頭 6(NVME6
  • BP2 NVME 2-3
  • NVME 6
3 背板 2:電源接頭3 電源配送板:背板 2 電源接頭(BP2 PWR
  • BP2 PWR
  • BP2 PWR
4 背板 2:NVMe 接頭 4-54 PCIe 交換器板:NVMe 接頭 7 (NVME7)
  • BP2 NVME 4-5
  • NVME 7
5 背板 2:NVMe 接頭 6-75 PCIe 交換器板:NVMe 接頭 8 (NVME8)
  • BP2 NVME 6-7
  • NVME 8

捆綁連接到 PCIe 交換器板的纜線

  • 將連接到 PCIe 交換器板的纜線分成六束,並用纜線束帶固定到橫槓上。
  • 使纜線遠離 PCIe 交換器板散熱槽。


圖 4. 使用纜線束帶固定纜線
Securing cables with cable ties
纜線接頭(在 PCIe 交換器板上)
1
兩條纜線:
  • 一條 PCIe 交換器板電源線
  • 一條 PCIe 交換器板側頻纜線
  • 電源配送板電源接頭 1 (PDB PWR1)
  • 電源配送板側頻接頭 1 (PDB SB1)
2
四根電纜:
  • 兩條背板 1 信號線
  • 兩條 PCIe 交換器板信號線
  • NVMe 接頭 1 (NVME1)
  • NVMe 接頭 2 (NVME2)
  • MCIO 接頭 1 (MCIO1)
  • MCIO 接頭 2 (MCIO2)
3
四根電纜:
  • 兩條背板 1 信號線
  • 兩條 PCIe 交換器板信號線
  • NVMe 接頭 3 (NVME3)
  • NVMe 接頭 4 (NVME4)
  • MCIO 接頭 3 (MCIO3)
  • MCIO 接頭 4 (MCIO4)
4
五根電纜:
  • 一條 GPU 管理纜線
  • 兩條背板 2 信號線
  • 兩條 PCIe 交換器板信號線
  • GPU 管理接頭 (MGMT)
  • NVMe 接頭 5 (NVME5)
  • NVMe 接頭 6 (NVME6)
  • MCIO 接頭 5 (MCIO5)
  • MCIO 接頭 6 (MCIO6)
5
四根電纜:
  • 兩條背板 2 信號線
  • 兩條 PCIe 交換器板信號線
  • NVMe 接頭 7 (NVME7)
  • NVMe 接頭 8 (NVME8)
  • MCIO 接頭 7 (MCIO7)
  • MCIO 接頭 8 (MCIO8)
6
兩條纜線:
  • 一條 PCIe 交換器板電源線
  • 一條 PCIe 交換器板側頻纜線
  • 電源配送板電源接頭 2 (PDB PWR2)
  • 電源配送板側頻接頭 2 (PDB SB2)
