Instradamento dei cavi per il backplane dell'unità da 2,5 pollici
Utilizzare questa sezione per comprendere l'instradamento dei cavi del backplane dell'unità da 2,5 pollici.
Nota
- Se necessario, applicare le etichette su entrambe le estremità dei cavi.
Applicare la parte bianca dell'etichetta a un'estremità del cavo.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.- Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
Figura 1. Applicazione dell'etichetta
- Far passare i cavi di alimentazione attraverso il fermacavo e l'assieme del deflettore, quindi instradarli sotto il vassoio di elaborazione come illustrato di seguito.
In base alla posizione del backplane dell'unità, selezionare il piano di instradamento corrispondente:
Al termine dell'instradamento, raggruppare i cavi con delle fascette. Vedere Raggruppamento dei cavi collegati alla scheda dello switch PCIe (gruppi 2, 3, 4 e 5).
Backplane 1

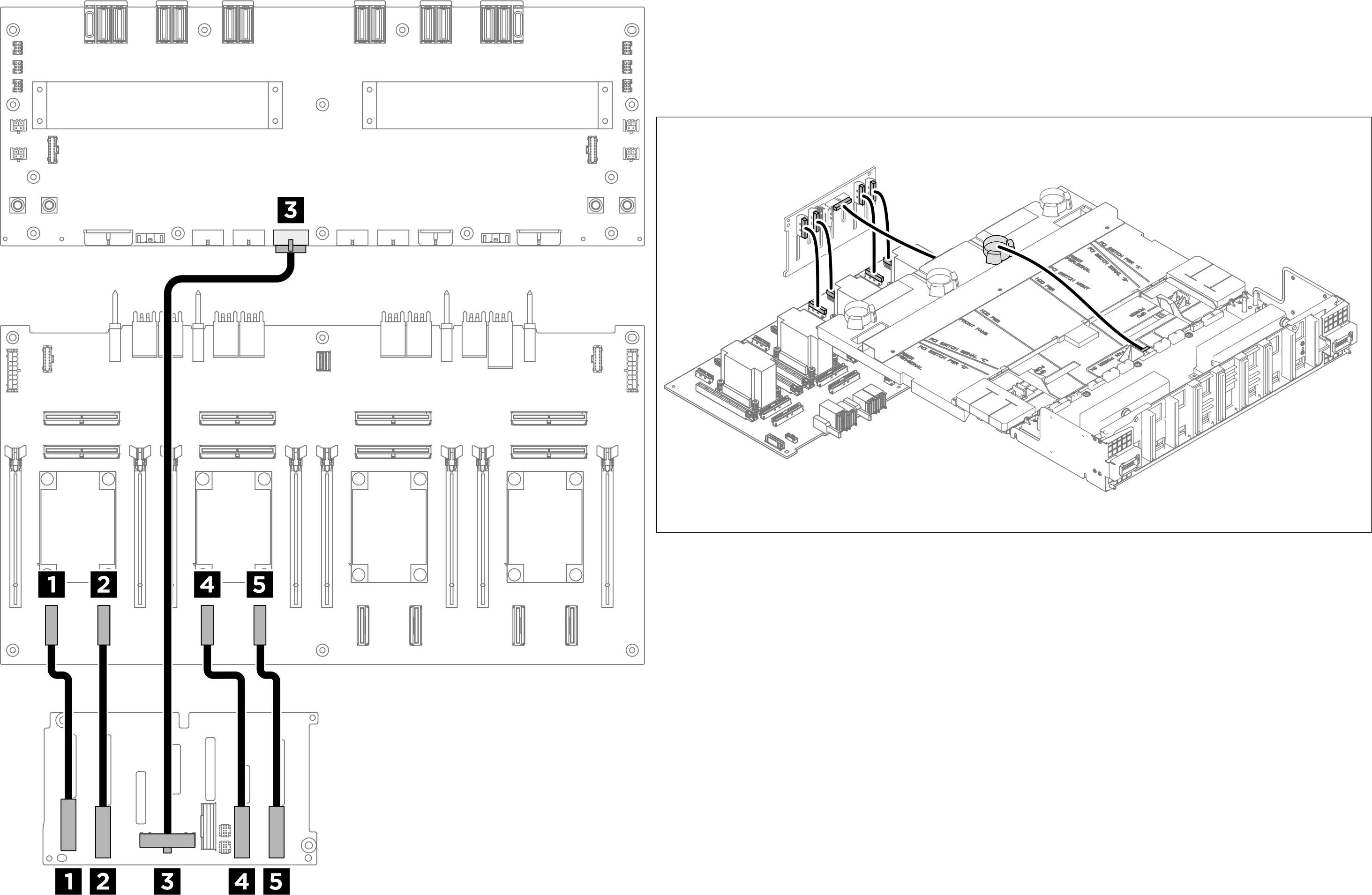

Figura 2. Instradamento dei cavi del backplane 1
| Da | A | Etichetta |
|---|---|---|
| 1 Backplane 1: connettore NVMe 0-1 | 1 Scheda dello switch PCIe: connettore NVMe 1 (NVME1) |
|
| 2 Backplane 1: connettore NVMe 2-3 | 2 Scheda dello switch PCIe: connettore NVMe 2 (NVME2) |
|
| 3 Backplane 1: connettore di alimentazione | 3 Scheda di distribuzione dell'alimentazione: connettore di alimentazione del backplane 1 (BP1 PWR) |
|
| 4 Backplane 1: connettore NVMe 4-5 | 4 Scheda dello switch PCIe: connettore NVMe 3 (NVME3) |
|
| 5 Backplane 1: connettore NVMe 6-7 | 5 Scheda dello switch PCIe: connettore NVMe 4 (NVME4) |
|
Backplane 2
Figura 3. Instradamento dei cavi del backplane 2
| Da | A | Etichetta |
|---|---|---|
| 1 Backplane 2: connettore NVMe 0-1 | 1 Scheda dello switch PCIe: Connettore NVMe 5 (NVME5) |
|
| 2 Backplane 2: connettore NVMe 2-3 | 2 Scheda dello switch PCIe: Connettore NVMe 6 (NVME6) |
|
| 3 Backplane 2: connettore di alimentazione | 3 Scheda di distribuzione dell'alimentazione: connettore di alimentazione del backplane 2 (BP2 PWR) |
|
| 4 Backplane 2: connettore NVMe 4-5 | 4 Scheda dello switch PCIe: connettore NVMe 7 (NVME7) |
|
| 5 Backplane 2: connettore NVMe 6-7 | 5 Scheda dello switch PCIe: connettore NVMe 8 (NVME8) |
|
Raggruppamento dei cavi collegati alla scheda dello switch PCIe
- Dividere i cavi collegati alla scheda dello switch PCIe in sei gruppi e fissarli con le fascette alla barra trasversale.
- Tenere i cavi lontani dai dissipatori di calore della scheda dello switch PCIe.
Figura 4. Fissaggio dei cavi con le fascette
| Bundle | Cavo | Connettore (sulla scheda dello switch PCIe) |
|---|---|---|
| 1 | Due cavi:
|
|
| 2 | Quattro cavi:
|
|
| 3 | Quattro cavi:
|
|
| 4 | Cinque cavi:
|
|
| 5 | Quattro cavi:
|
|
| 6 | Due cavi:
|
|
