Roteamento de cabos do backplane da unidade de 2,5 polegadas

Use esta seção para entender o roteamento de cabos do backplane da unidade de 2,5 polegadas.

Nota
  • Se necessário, cole as etiquetas nas duas extremidades dos cabos.
    1. Coloque a parte branca da etiqueta em uma extremidade do cabo.
    2. Passe a etiqueta ao redor do cabo e cole na parte branca.
    3. Repita para prender a outra etiqueta na extremidade oposta do cabo.
    Figura 1. Aplicação de etiqueta
    Label application
  • Passe os cabos de alimentação pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-os sob a bandeja de cálculo, conforme ilustrado abaixo.
Com base no local do backplane da unidade, selecione o plano de roteamento correspondente:

Depois de concluir o roteamento de cabos, agrupe os cabos com braçadeiras. Consulte Agrupar os cabos conectados à placa de comutador PCIe (agrupamentos 2, 3, 4 e 5).

Backplane 1​

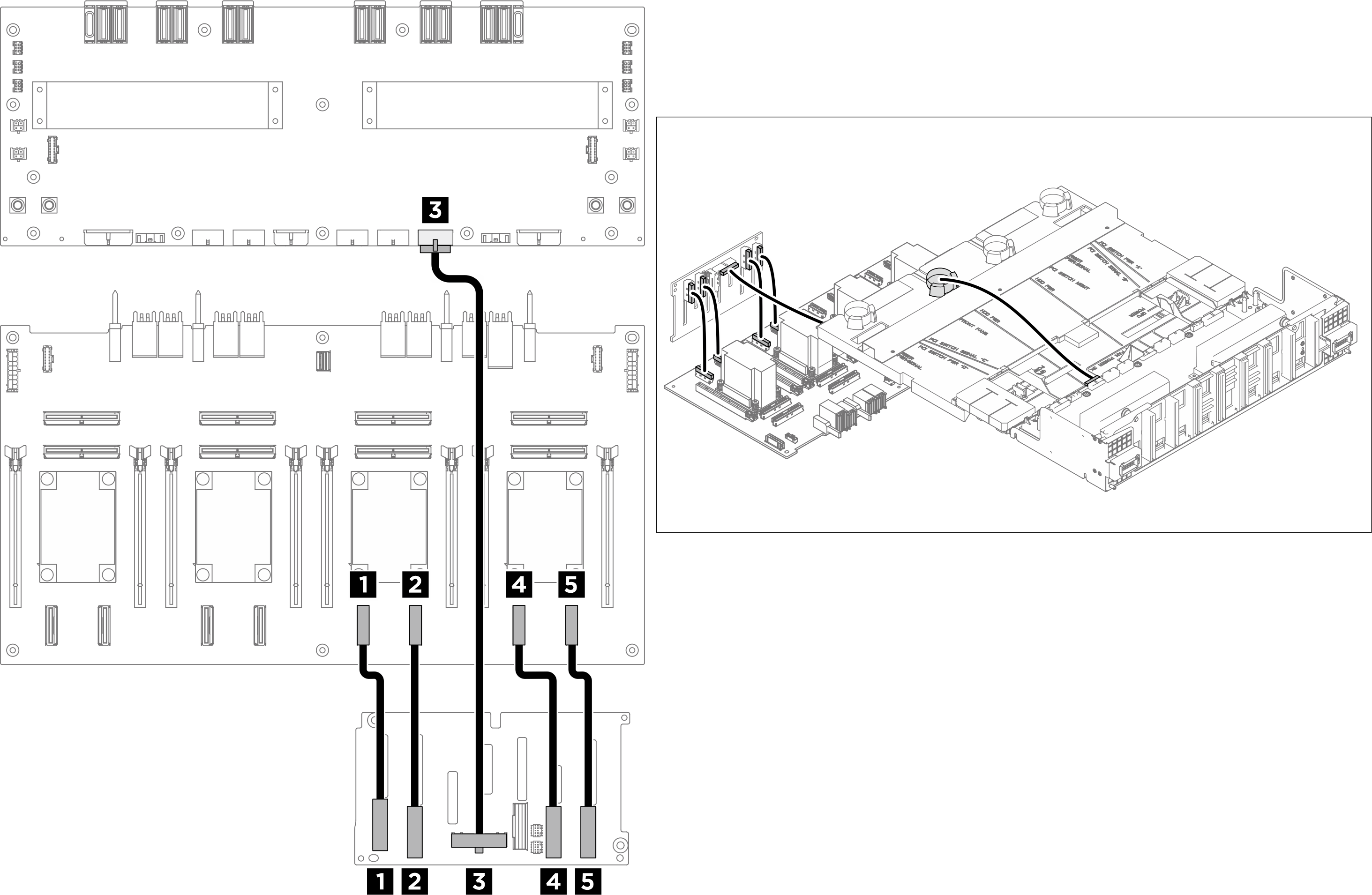

Figura 2. Roteamento de cabos do backplane 1
Backplane 1 cable routing
NoParaEtiqueta
1 Backplane 1: Conector NVMe 0-11 Placa de comutador PCIe: Conector NVMe 1 (NVME1)
  • BP1 NVME 0-1
  • NVME 1
2 Backplane 1: Conector NVMe 2-32 Placa de comutador PCIe: Conector NVMe 2 (NVME2)
  • BP1 NVME 2-3
  • NVME 2
3 Backplane 1: Conector de energia3 Placa de distribuição de energia: Conector de energia do backplane 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR
4 Backplane 1: Conector NVMe 4-54 Placa de comutador PCIe: Conector NVMe 3 (NVME3)
  • BP1 NVME 4-5
  • NVME 3
5 Backplane 1: Conector NVMe 6-75 Placa de comutador PCIe: Conector NVMe 4 (NVME4)
  • BP1 NVME 6-7
  • NVME 4

Backplane 2​

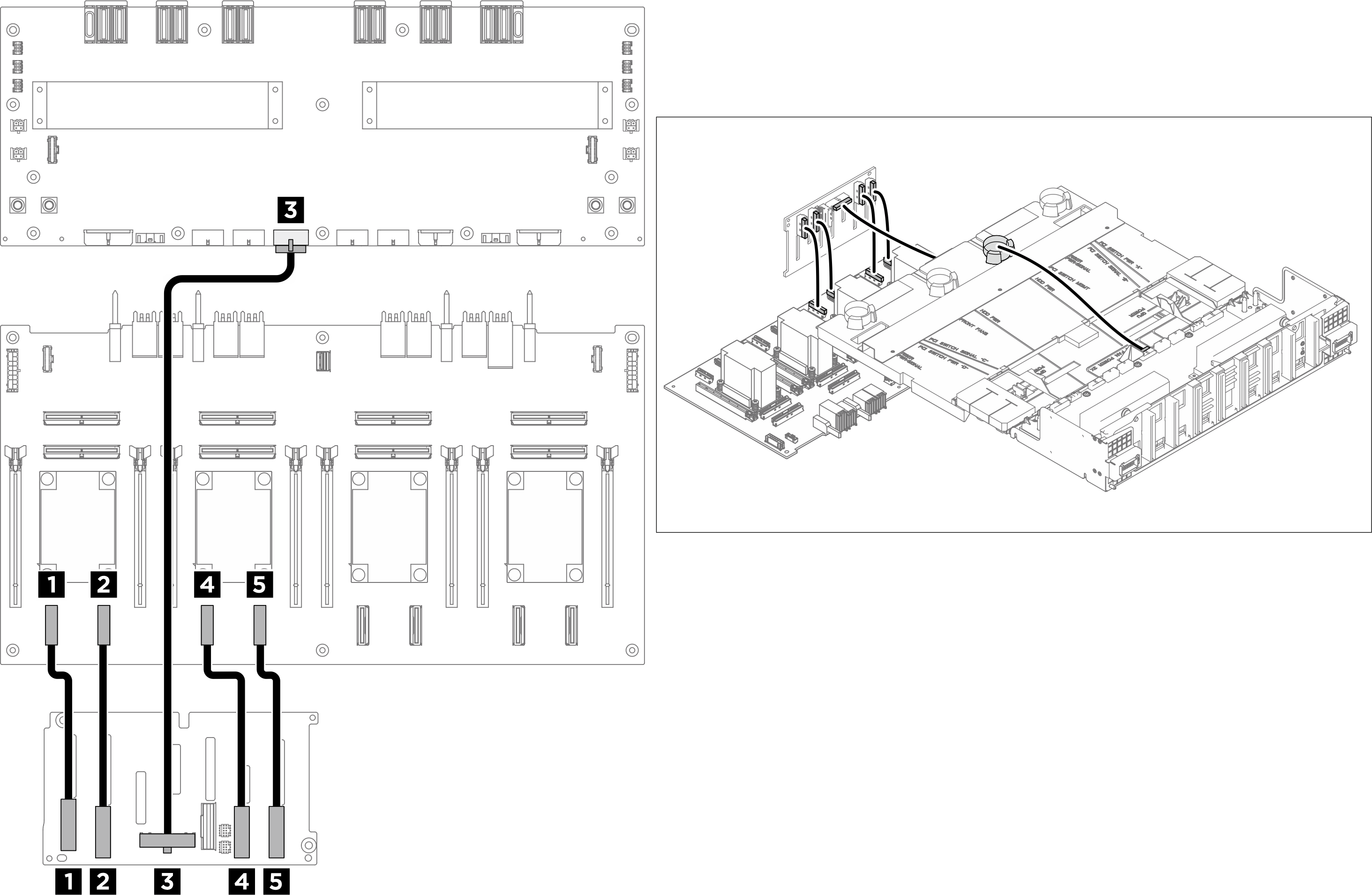

Figura 3. Roteamento de cabos do backplane 2
Backplane 2 cable routing
NoParaEtiqueta
1 Backplane 2: Conector NVMe 0-11 Placa de comutador PCIe: Conector NVMe 5 (NVME5)
  • BP2 NVME 0-1
  • NVME 5
2 Backplane 2: Conector NVMe 2-32 Placa de comutador PCIe: Conector NVMe 6 (NVME6)
  • BP2 NVME 2-3
  • NVME 6
3 Backplane 2: Conector de energia3 Placa de distribuição de energia: Conector de energia do backplane 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
4 Backplane 2: Conector NVMe 4-54 Placa de comutador PCIe: Conector NVMe 7 (NVME7)
  • BP2 NVME 4-5
  • NVME 7
5 Backplane 2: Conector NVMe 6-75 Placa de comutador PCIe: Conector NVMe 8 (NVME8)
  • BP2 NVME 6-7
  • NVME 8

Agrupar os cabos conectados à placa de comutador PCIe​

  • Divida os cabos conectados à placa de comutador PCIe em seis feixes e prenda-os à barra transversal com braçadeiras.
  • Mantenha os cabos longe dos dissipadores de calor da placa de comutador PCIe.


Figura 4. Prendendo cabos com abraçadeiras
Securing cables with cable ties
PacoteCaboConector (na placa de comutador PCIe)
1
Dois cabos:
  • Um cabo de alimentação da placa de comutador PCIe
  • Um cabo lateral da placa de comutador PCIe
  • Conector de energia da placa de distribuição de energia 1 (PDB PWR1)
  • Conector lateral da placa de distribuição de energia 1 (PDB SB1)
2
Quatro cabos:
  • Dois cabos de sinal do backplane 1
  • Dois cabos de sinal da placa de comutador PCIe
  • Conector NVMe 1 (NVME1)
  • Conector NVMe 2 (NVME2)
  • Conector MCIO 1 (MCIO1)
  • Conector MCIO 2 (MCIO2)
3
Quatro cabos:
  • Dois cabos de sinal do backplane 1
  • Dois cabos de sinal da placa de comutador PCIe
  • Conector NVMe 3 (NVME3)
  • Conector NVMe 4 (NVME4)
  • Conector MCIO 3 (MCIO3)
  • Conector MCIO 4 (MCIO4)
4
Cinco cabos:
  • Um cabo de gerenciamento da GPU
  • Dois cabos de sinal do backplane 2
  • Dois cabos de sinal da placa de comutador PCIe
  • Conector de gerenciamento da GPU (MGMT)
  • Conector NVMe 5 (NVME5)
  • Conector NVMe 6 (NVME6)
  • Conector MCIO 5 (MCIO5)
  • Conector MCIO 6 (MCIO6)
5
Quatro cabos:
  • Dois cabos de sinal do backplane 2
  • Dois cabos de sinal da placa de comutador PCIe
  • Conector NVMe 7 (NVME7)
  • Conector NVMe 8 (NVME8)
  • Conector MCIO 7 (MCIO7)
  • Conector MCIO 8 (MCIO8)
6
Dois cabos:
  • Um cabo de alimentação da placa de comutador PCIe
  • Um cabo lateral da placa de comutador PCIe
  • Conector de energia da placa de distribuição de energia 2 (PDB PWR2)
  • Conector lateral da placa de distribuição de energia 2 (PDB SB2)
