Roteamento de cabos do painel de diagnóstico integrado
Use esta seção para entender o roteamento de cabos do painel de diagnóstico integrado.
Nota
- Se necessário, cole as etiquetas na extremidade do cabo que se conecta à placa-mãe.
Anexe a parte de espaço em branco da etiqueta.
Passe a etiqueta ao redor do cabo e cole na parte branca.

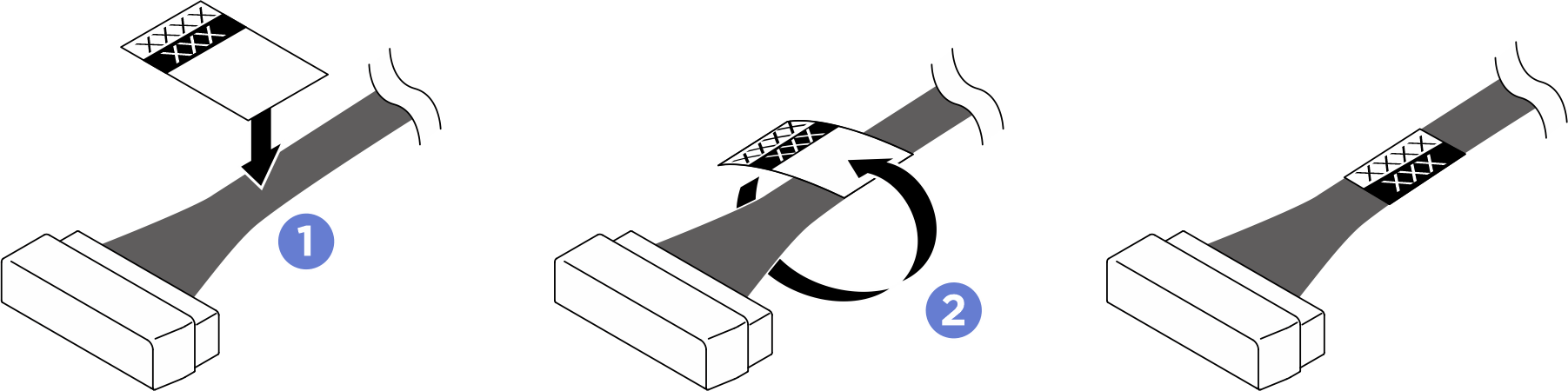

Figura 1. Aplicação de etiqueta
- Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sobre a placa-mãe conforme ilustrado abaixo.

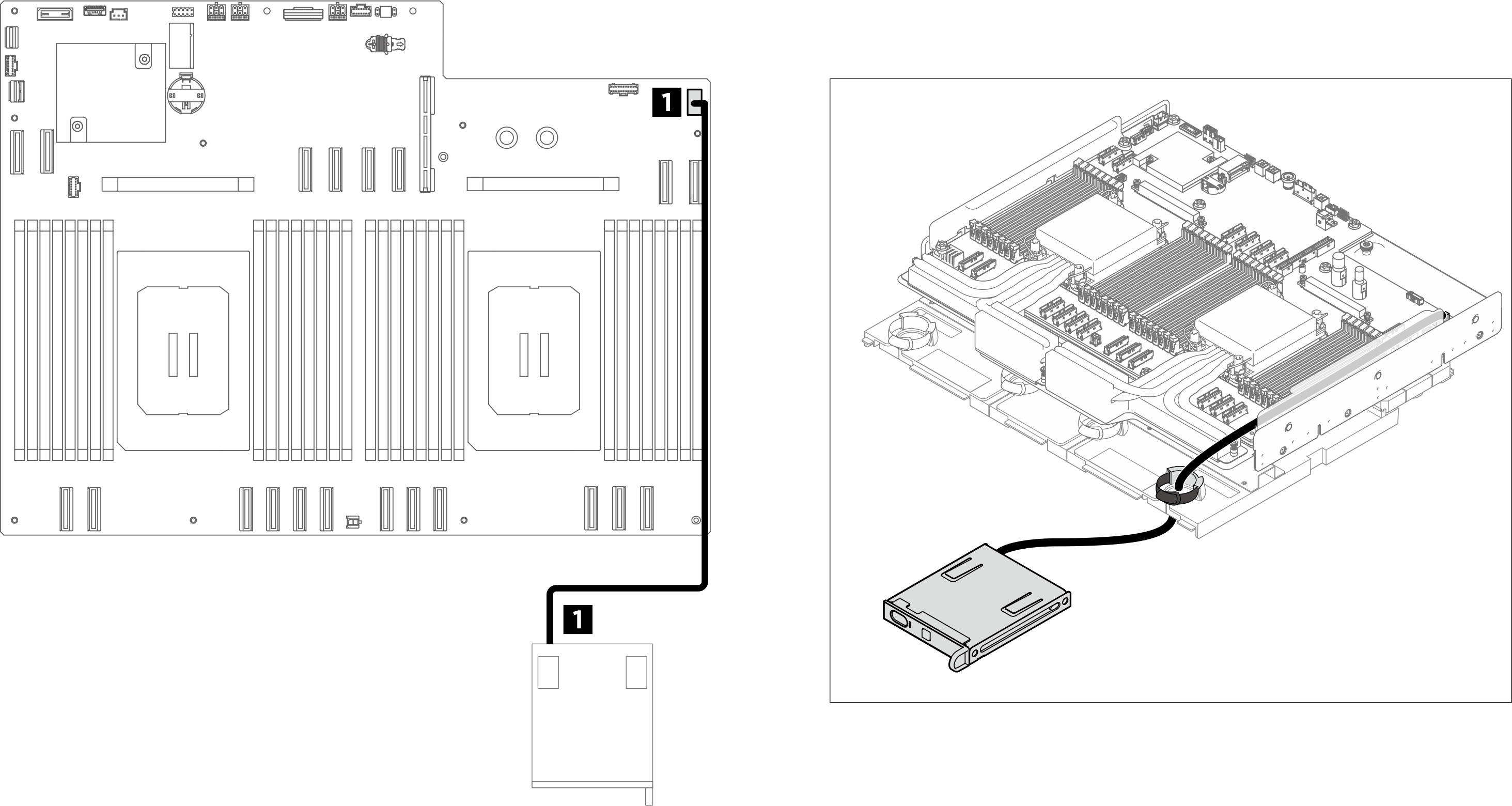

Figura 2. Roteamento de cabos do painel de diagnóstico integrado
| No | Para | Etiqueta |
|---|---|---|
| 1 Cabo do painel de diagnóstico integrado | 1 Placa-mãe: Conector do painel de diagnóstico integrado (FRONT IO2) |
|
