Cheminement des câbles du panneau de diagnostics intégré

Cette section vous permet de comprendre le cheminement des câbles du panneau de diagnostics intégré.

Remarque

• Si nécessaire, fixez les étiquettes à l’extrémité du câble qui se connecte à la carte mère.
  1. Fixez la partie d’espace blanc de l’étiquette.
  2. Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.

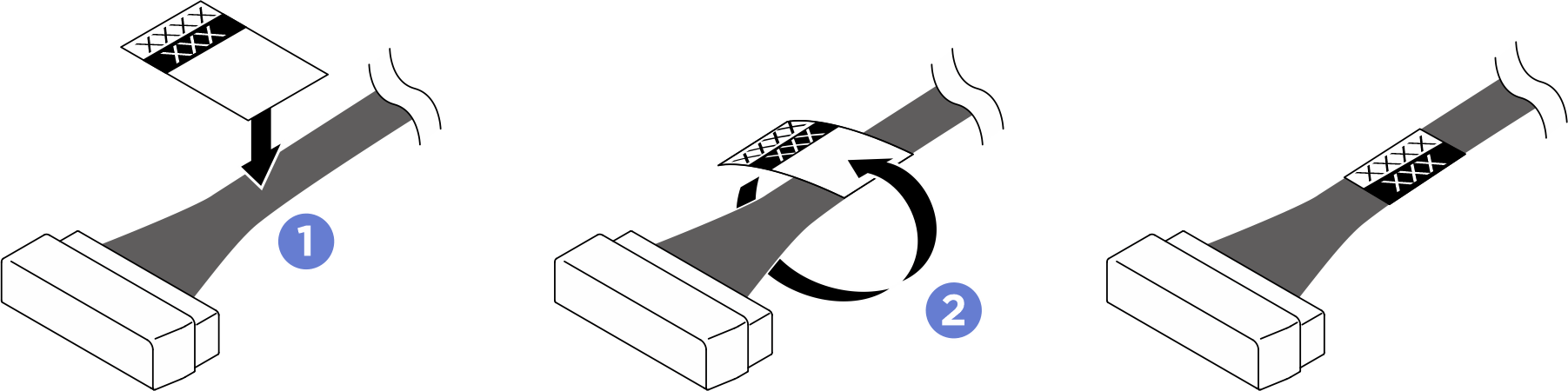

  Figure 1. Application des étiquettes


• Faites passer le câble à travers le support de câble et l’assemblage de la grille, puis acheminez-le par-dessus la carte mère, comme illustré ci-dessous.

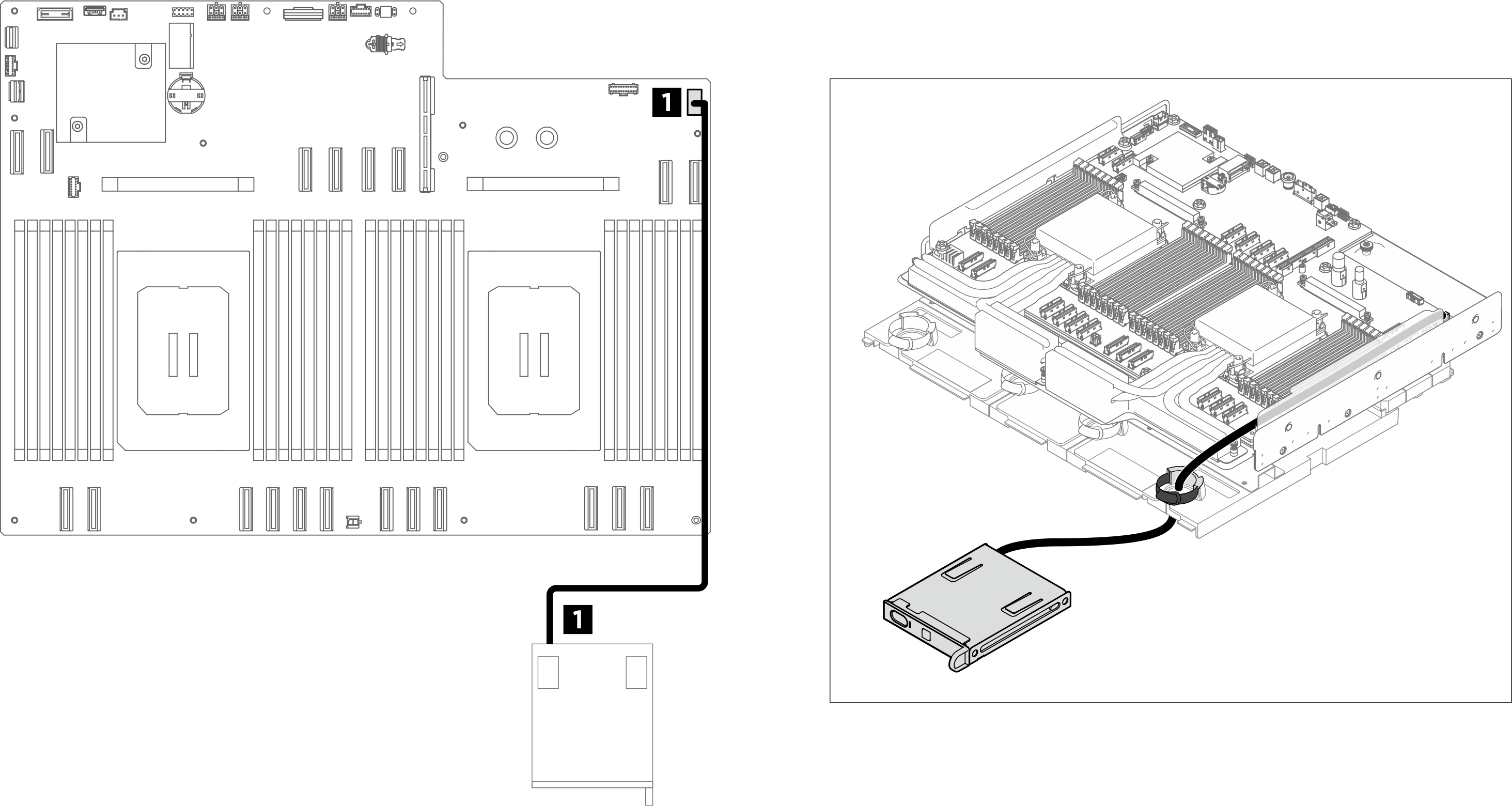

Figure 2. Cheminement des câbles du panneau de diagnostics intégré

À partir de	Vers	Étiquette
1 Câble du panneau de diagnostics intégré	1 Carte mère : Connecteur du panneau de diagnostics intégré (FRONT IO2)	FRONT IO2 PONG
