Cheminement des câbles du fond de panier d’unité de 2,5 pouces
Cette section vous permet de comprendre le cheminement des câbles du fond de panier d’unité de 2,5 pouces.
Remarque
- Si nécessaire, fixez les étiquettes aux deux extrémités des câbles.
Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.- Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.
Figure 1. Application des étiquettes
- Faites passer les câbles d’alimentation dans le bloc support de câbles et grille. Ensuite, acheminez-les sous le plateau de calcul, comme le montre l’illustration ci-dessous.
Sélectionnez le cheminement qui correspond à l’emplacement du fond de panier d’unité :
Une fois le cheminement des câbles terminé, regroupez les câbles à l’aide d’attache-câbles. Voir Regroupement des câbles branchés sur le tableau de commutation PCIe (faisceaux 2, 3, 4 et 5).
Fond de panier 1

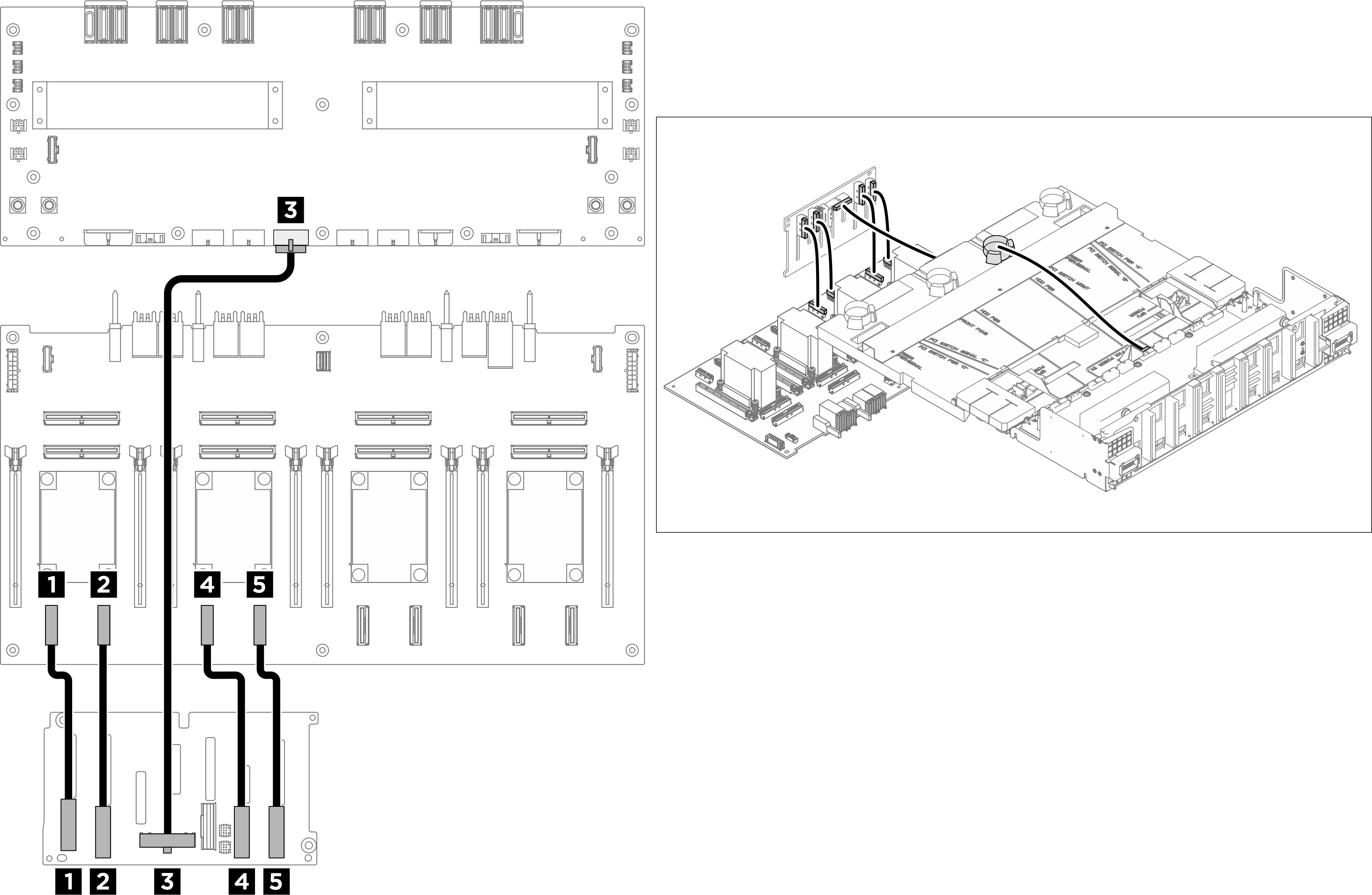

Figure 2. Cheminement des câbles du fond de panier 1
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Fond de panier 1 : Connecteur NVMe 0-1 | 1 Tableau de commutation PCIe : Connecteur NVMe 1 (NVME1) |
|
| 2 Fond de panier 1 : Connecteur NVMe 2-3 | 2 Tableau de commutation PCIe : Connecteur NVMe 2 (NVME2) |
|
| 3 Fond de panier 1 : Connecteur d’alimentation | 3 Tableau de distribution : Connecteur d’alimentation du fond de panier 1 (BP1 PWR) |
|
| 4 Fond de panier 1 : Connecteur NVMe 4-5 | 4 Tableau de commutation PCIe : Connecteur NVMe 3 (NVME3) |
|
| 5 Fond de panier 1 : Connecteur NVMe 6-7 | 5 Tableau de commutation PCIe : Connecteur NVMe 4 (NVME4) |
|
Fond de panier 2
Figure 3. Cheminement des câbles du fond de panier 2
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Fond de panier 2 : Connecteur NVMe 0-1 | 1 Tableau de commutation PCIe : Connecteur NVMe 5 (NVME5) |
|
| 2 Fond de panier 2 : Connecteur NVMe 2-3 | 2 Tableau de commutation PCIe : Connecteur NVMe 6 (NVME6) |
|
| 3 Fond de panier 2 : Connecteur d’alimentation | 3 Tableau de distribution : Connecteur d’alimentation du fond de panier 2 (BP2 PWR) |
|
| 4 Fond de panier 2 : Connecteur NVMe 4-5 | 4 Tableau de commutation PCIe : Connecteur NVMe 7 (NVME7) |
|
| 5 Fond de panier 2 : Connecteur NVMe 6-7 | 5 Tableau de commutation PCIe : Connecteur NVMe 8 (NVME8) |
|
Regroupement des câbles branchés sur le tableau de commutation PCIe
- Divisez les câbles branchés sur le tableau de commutation PCIe en six faisceaux et fixez-les à la traverse à l’aide d’attache-câbles.
- Gardez les câbles à l’écart des dissipateurs thermiques du tableau de commutation PCIe.
Figure 4. Fixation des câbles à l’aide d’attaches de câbles
| Faisceau | Câble | Connecteur (sur le tableau de commutation PCIe) |
|---|---|---|
| 1 | Deux câbles :
|
|
| 2 | Quatre câbles :
|
|
| 3 | Quatre câbles :
|
|
| 4 | Cinq câbles :
|
|
| 5 | Quatre câbles :
|
|
| 6 | Deux câbles :
|
|
