การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

หมายเหตุ
  • หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
    1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
    2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
    3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
    รูปที่ 1. การติดป้ายกำกับ
    Label application
  • สอดสายไฟผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายไฟลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้งของแบ็คเพลนไดรฟ์:

หลังจากเดินสายเสร็จแล้ว ให้มัดสายด้วยตัวรัดสาย โปรดดู มัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe (ชุดที่ 2, 3, 4 และ 5)

แบ็คเพลน 1​

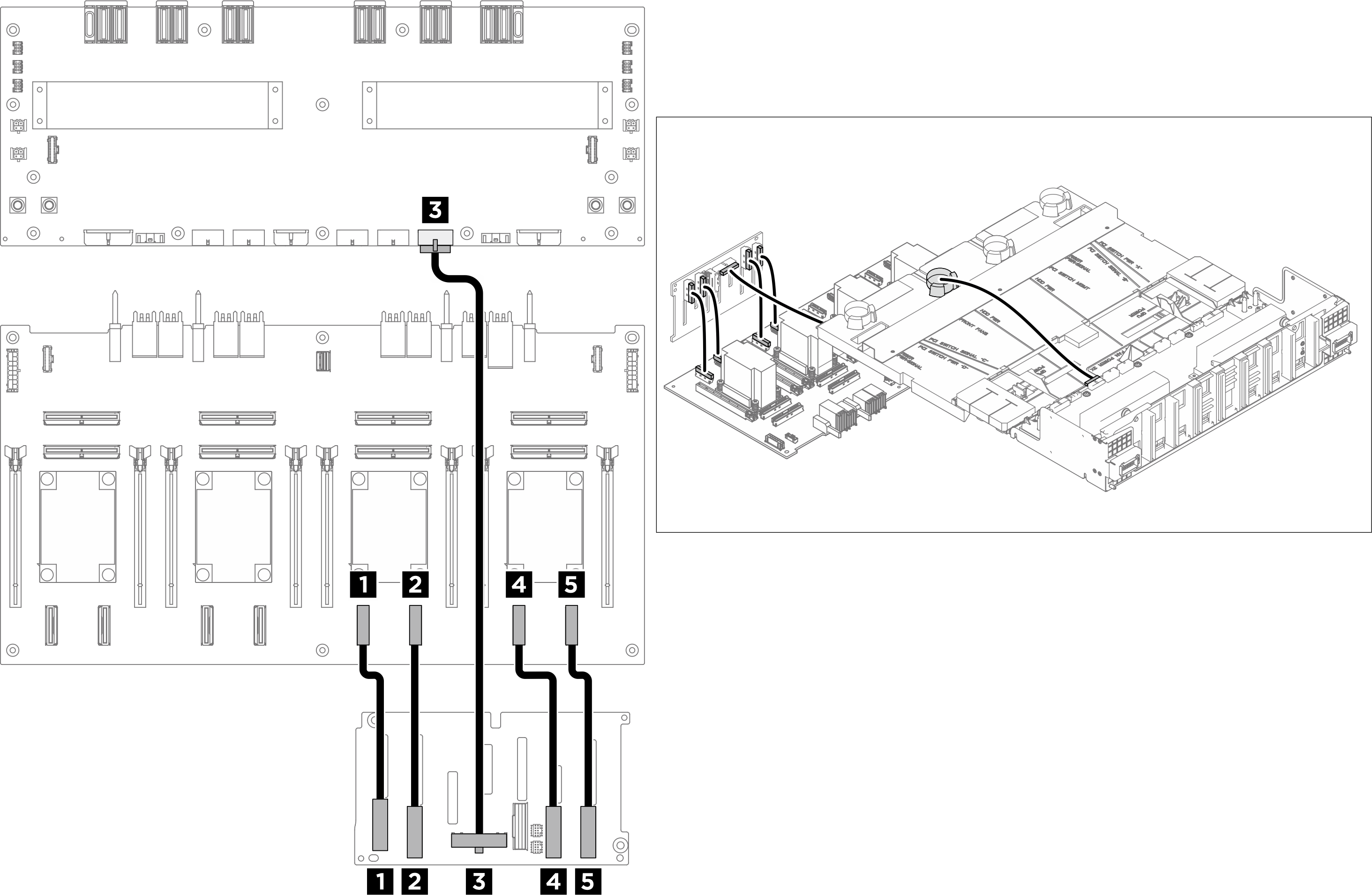

รูปที่ 2. การเดินสายแบ็คเพลน 1
Backplane 1 cable routing
จากไปยังป้าย
1 แบ็คเพลน 1: ขั้วต่อ NVMe 0-11 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 1 (NVME1)
  • BP1 NVME 0-1
  • NVME 1
2 แบ็คเพลน 1: ขั้วต่อ NVMe 2-32 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 2 (NVME2)
  • BP1 NVME 2-3
  • NVME 2
3 แบ็คเพลน 1: ขั้วต่อไฟฟ้า3 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR
4 แบ็คเพลน 1: ขั้วต่อ NVMe 4-54 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 3 (NVME3)
  • BP1 NVME 4-5
  • NVME 3
5 แบ็คเพลน 1: ขั้วต่อ NVMe 6-75 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 4 (NVME4)
  • BP1 NVME 6-7
  • NVME 4

แบ็คเพลน 2​

รูปที่ 3. การเดินสายแบ็คเพลน 2
Backplane 2 cable routing
จากไปยังป้าย
1 แบ็คเพลน 2: ขั้วต่อ NVMe 0-11 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 5 (NVME5)
  • BP2 NVME 0-1
  • NVME 5
2 แบ็คเพลน 2: ขั้วต่อ NVMe 2-32 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 6 (NVME6)
  • BP2 NVME 2-3
  • NVME 6
3 แบ็คเพลน 2: ขั้วต่อไฟฟ้า3 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
4 แบ็คเพลน 2: ขั้วต่อ NVMe 4-54 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 7 (NVME7)
  • BP2 NVME 4-5
  • NVME 7
5 แบ็คเพลน 2: ขั้วต่อ NVMe 6-75 แผงสวิตช์ PCIe: ขั้วต่อ NVMe 8 (NVME8)
  • BP2 NVME 6-7
  • NVME 8

มัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe​

  • แบ่งสายที่เชื่อมต่อกับแผงสวิตช์ PCIe ออกเป็นหกชุด และยึดเข้ากับครอสบาร์ด้วยตัวรัดสาย
  • เก็บสายให้ห่างจากตัวระบายความร้อนของแผงสวิตช์ PCIe


รูปที่ 4. การยึดสายด้วยตัวรัด
Securing cables with cable ties
ชุดสายสายขั้วต่อ (บนแผงสวิตช์ PCIe)
1
สายสองชุด:
  • สายไฟแผงสวิตช์ PCIe หนึ่งเส้น
  • สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น
  • ขั้วต่อไฟฟ้าของแผงจ่ายไฟ 1 (PDB PWR1)
  • ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1)
2
สายสี่เส้น:
  • สายสัญญาณแบ็คเพลน 1 สองเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • ขั้วต่อ NVMe 1 (NVME1)
  • ขั้วต่อ NVMe 2 (NVME2)
  • ขั้วต่อ MCIO 1 (MCIO1)
  • ขั้วต่อ MCIO 2 (MCIO2)
3
สายสี่เส้น:
  • สายสัญญาณแบ็คเพลน 1 สองเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • ขั้วต่อ NVMe 3 (NVME3)
  • ขั้วต่อ NVMe 4 (NVME4)
  • ขั้วต่อ MCIO 3 (MCIO3)
  • ขั้วต่อ MCIO 4 (MCIO4)
4
สายห้าเส้น:
  • สายการจัดการ GPU หนึ่งเส้น
  • สายสัญญาณแบ็คเพลน 2 สองเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • ขั้วต่อการจัดการ GPU (MGMT)
  • ขั้วต่อ NVMe 5 (NVME5)
  • ขั้วต่อ NVMe 6 (NVME6)
  • ขั้วต่อ MCIO 5 (MCIO5)
  • ขั้วต่อ MCIO 6 (MCIO6)
5
สายสี่เส้น:
  • สายสัญญาณแบ็คเพลน 2 สองเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • ขั้วต่อ NVMe 7 (NVME7)
  • ขั้วต่อ NVMe 8 (NVME8)
  • ขั้วต่อ MCIO 7 (MCIO7)
  • ขั้วต่อ MCIO 8 (MCIO8)
6
สายสองชุด:
  • สายไฟแผงสวิตช์ PCIe หนึ่งเส้น
  • สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น
  • ขั้วต่อไฟฟ้าของแผงจ่ายไฟ 2 (PDB PWR2)
  • ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2)
