การเดินสายตัวยก PCIe

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายตัวยก PCIe

หมายเหตุ
  • หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
    1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
    2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
    3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
    รูปที่ 1. การติดป้ายกำกับ
    Label application
  • เดินสายไฟลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
  • เดินสายสัญญาณเหนือแผงระบบตามภาพด้านล่าง
  • สำหรับการเดินสายไฟของอะแดปเตอร์ DPU โปรดดู การเดินสายไฟอะแดปเตอร์ DPU

การเดินสายตัวยก PCIe​

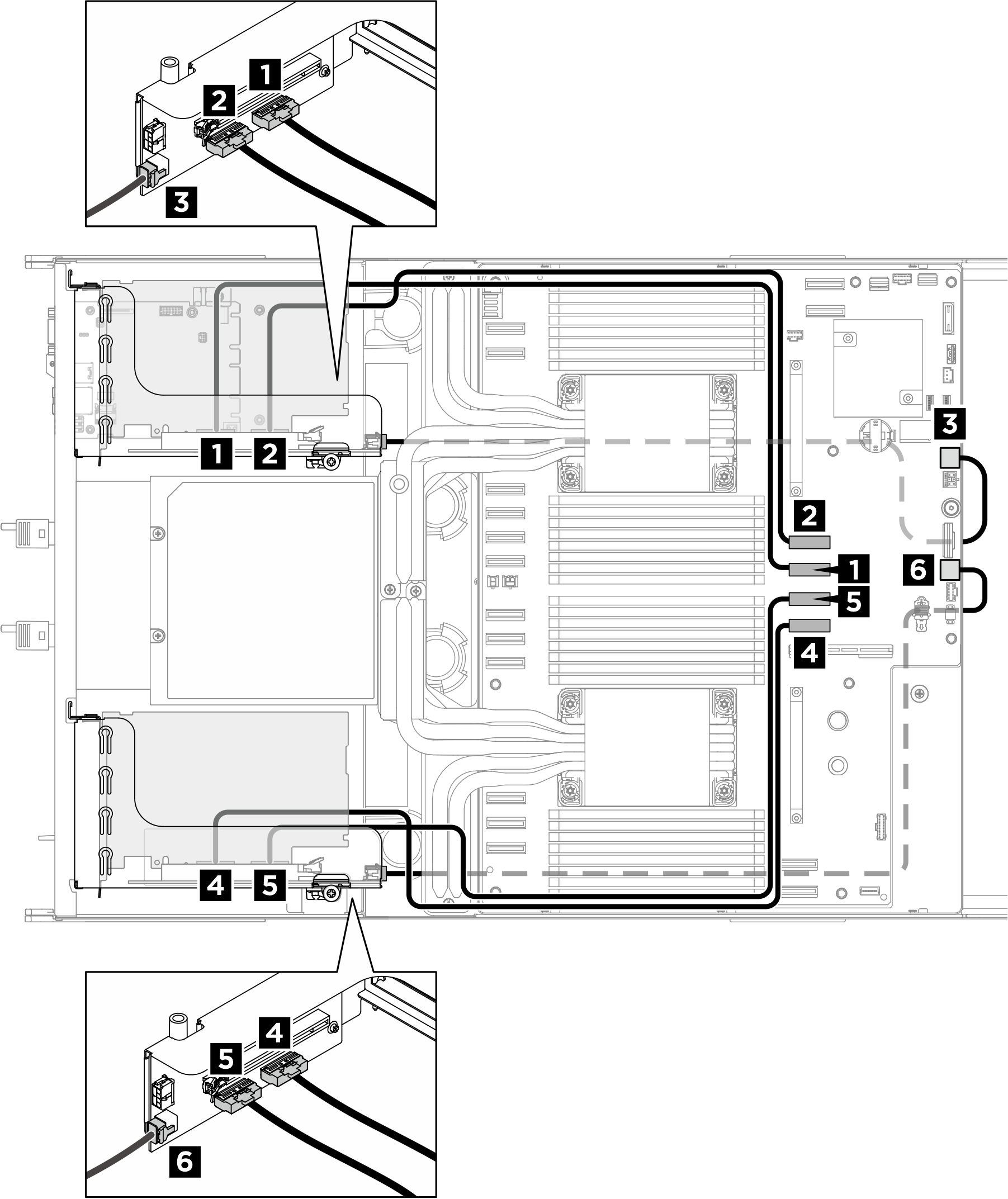

รูปที่ 2. การเดินสายตัวยก PCIe
PCIe riser cable routing
จากไปยังป้าย
1 ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO 2)2 แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO4A)
  • R2 MCIO 2
  • MCIO 4A
2 ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO 1)1 แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 2 (MCIO4B)
  • R2 MCIO 1
  • MCIO 4B
3 ขั้วต่อไฟฟ้าตัวยก PCIe 2 (RISER PWR)3 แผงระบบ: ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 2 (BP PWR/SIG 2)
  • R2 PWR
  • SIG 2
4 ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO 2)5 แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO8B)
  • R1 MCIO 2
  • MCIO 8B
5 ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO 1)4 แผงระบบ: ขั้วต่อสัญญาณของตัวยก PCIe 1 (MCIO8A)
  • R1 MCIO 1
  • MCIO 8A
6 ขั้วต่อไฟฟ้าตัวยก PCIe 1 (RISER PWR)6 แผงระบบ: ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 1 (BP PWR/SIG 3)
  • R1 PWR
  • SIG 3
