PCIe ライザーのケーブル配線

以下のセクションを使用して、PCIe ライザーのケーブル配線を理解します。

注
  • 必要に応じて、ケーブルの両端にラベルを貼付します。
    1. ラベルの空白部分をケーブルの一方の端に取り付けます。
    2. ケーブルにラベルを巻き、空白部分に貼り付けます。
    3. 繰り返して、もう一方のラベルをケーブルの反対側の端に貼り付けます。
    図 1. ラベルの貼り付け
    Label application
  • 以下の図のように、電源ケーブルをコンピュート・トレイの下に配線します。
  • 以下の図のように、システム・ボード上に信号ケーブルを配線します。
  • DPU アダプターの電源ケーブル配線については、DPU アダプターの電源ケーブル配線を参照してください。

PCIe ライザーのケーブル配線​

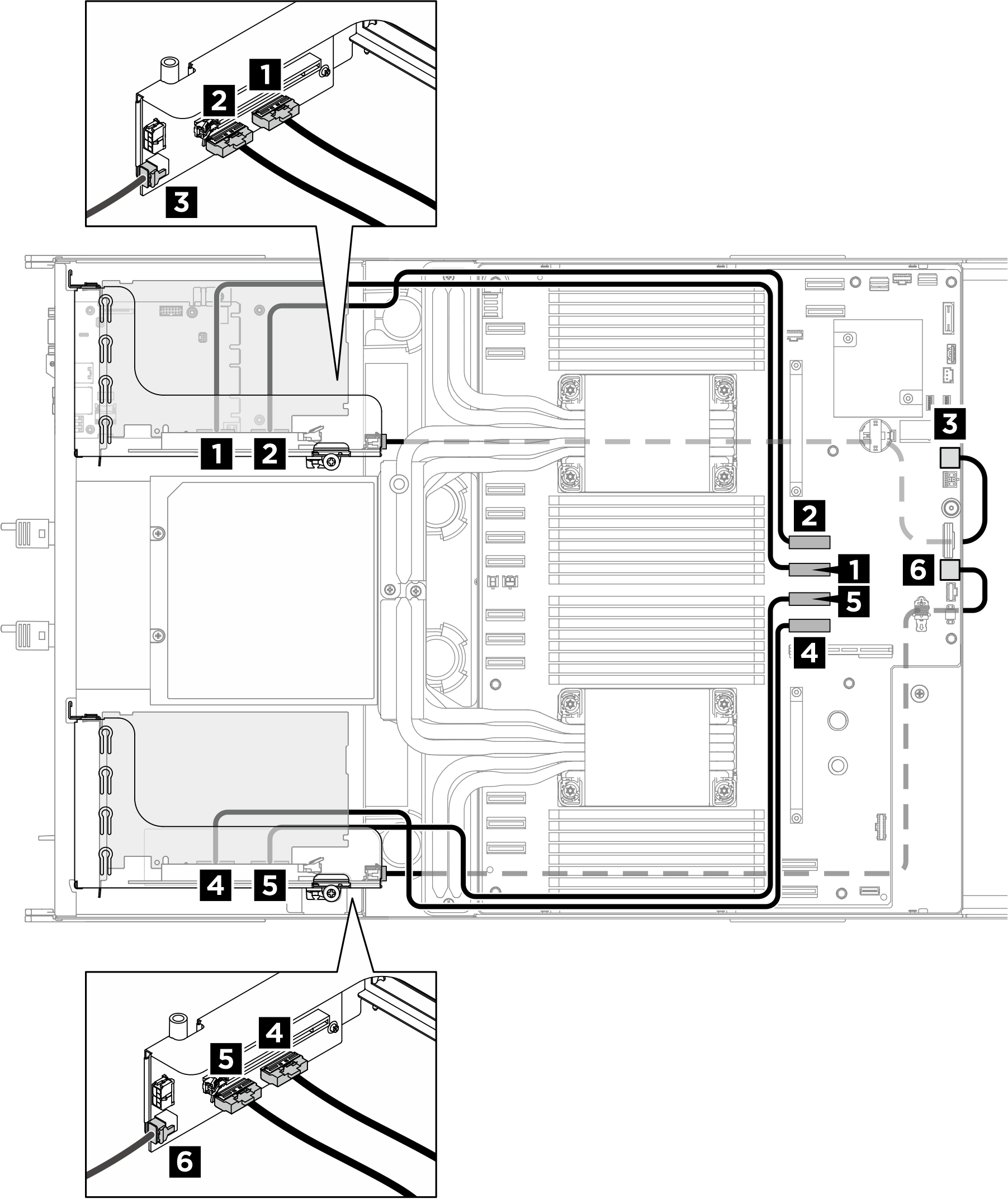

図 2. PCIe ライザーのケーブル配線
PCIe riser cable routing
始点終点ラベル
1 PCIe ライザー 2 信号コネクター (MCIO 2)2 システム・ボード: PCIe ライザー 2 信号コネクター (MCIO4A)
  • R2 MCIO 2
  • MCIO 4A
2 PCIe ライザー 2 信号コネクター (MCIO 1)1 システム・ボード: PCIe ライザー 2 信号コネクター (MCIO4B)
  • R2 MCIO 1
  • MCIO 4B
3 PCIe ライザー 2 電源コネクター (RISER PWR)3 システム・ボード: PCIe ライザー 2 電源および側波帯コネクター (BP PWR/SIG 2)
  • R2 PWR
  • SIG 2
4 PCIe ライザー 1 信号コネクター (MCIO 2)5 システム・ボード: PCIe ライザー 1 信号コネクター (MCIO8B)
  • R1 MCIO 2
  • MCIO 8B
5 PCIe ライザー 1 信号コネクター (MCIO 1)4 システム・ボード: PCIe ライザー 1 信号コネクター (MCIO8A)
  • R1 MCIO 1
  • MCIO 8A
6 PCIe ライザー 1 電源コネクター (RISER PWR)6 システム・ボード: PCIe ライザー 1 電源および側波帯コネクター (BP PWR/SIG 3)
  • R1 PWR
  • SIG 3
