背面補助ファンのケーブル配線

以下のセクションを使用して、背面補助ファンのケーブル配線を理解します。

注

緑色のケーブルを分電盤の次の 2 つのコネクターに接続します。

• ファン 19 電源コネクター (PUMP2)
• ファン 17 電源コネクター (PUMP5)

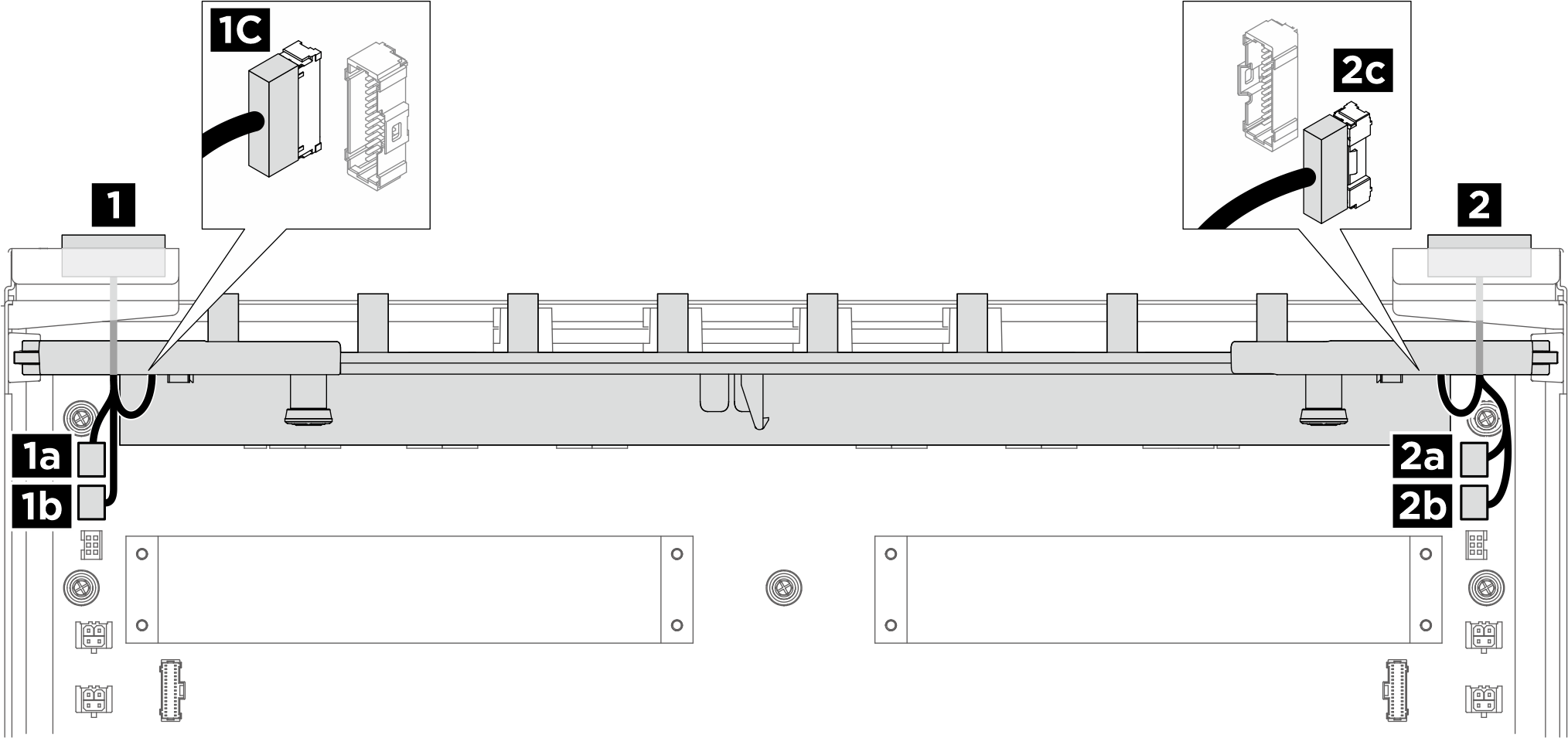

図 1. 背面補助ファンのケーブル配線

始点	終点
1 ファン 18 および 19 ケーブル	1a 分電盤: ファン 19 電源および信号コネクター (PUMP1) (黒色のケーブル)
	1b 分電盤: ファン 19 電源コネクター (PUMP2) (緑色のケーブル)
	1c PSU 変換コネクター: ファン 18 電源および信号コネクター (FAN2 LEAK2)
2 ファン 16 および 17 ケーブル	2a 分電盤: ファン 17 電源および信号コネクター (PUMP4) (黒色のケーブル)
	2b 分電盤: ファン 17 電源コネクター (PUMP5) (緑色のケーブル)
	2c PSU 変換コネクター: ファン 16 電源および信号コネクター (FAN1 LEAK1)
