뒷면 보조 팬 케이블 배선

이 섹션을 사용하여 뒷면 보조 팬의 케이블 배선을 이해하십시오.

주

녹색 케이블을 전원 분배 보드의 다음 두 커넥터에 연결하십시오.

• 팬 19 전원 커넥터(PUMP2)
• 팬 17 전원 커넥터(PUMP5)

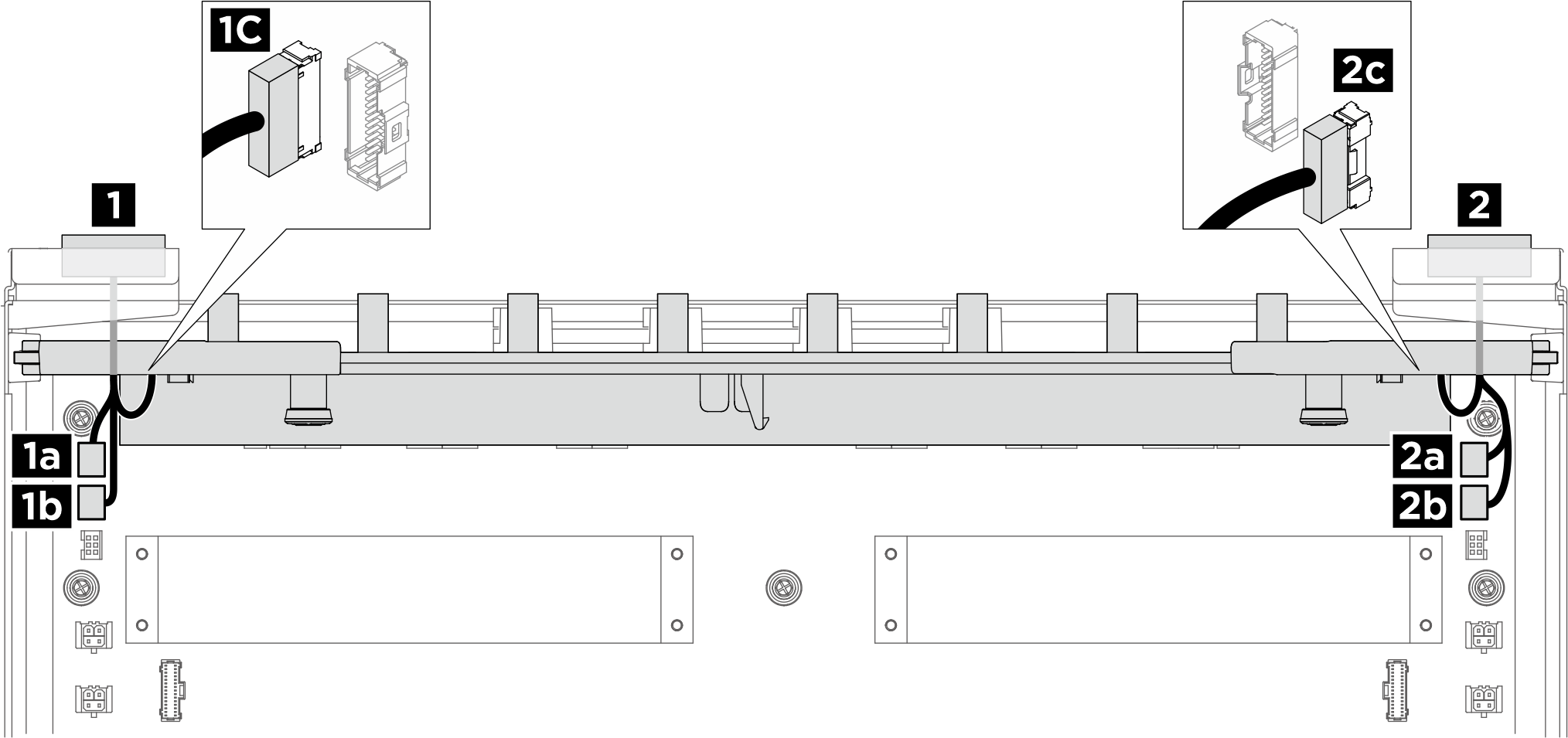

그림 1. 뒷면 보조 팬 케이블 배선

에서	끝
1 팬 18 및 19 케이블	1a 전원 분배 보드: 팬 19 전원 및 신호 커넥터(PUMP1)(검은색 케이블)
	1b 전원 분배 보드: 팬 19 전원 커넥터(PUMP2)(녹색 케이블)
	1c PSU 인터포저: 팬 18 전원 및 신호 커넥터(FAN2 LEAK2)
2 팬 16 및 17 케이블	2a 전원 분배 보드: 팬 17 전원 및 신호 커넥터(PUMP4)(검은색 케이블)
	2b 전원 분배 보드: 팬 17 전원 커넥터(PUMP5)(녹색 케이블)
	2c PSU 인터포저: 팬 16 전원 및 신호 커넥터(FAN1 LEAK1)
