GPU 베이스보드 케이블 배선

이 섹션을 사용하여 GPU 베이스보드의 케이블 배선에 대해 알아보십시오.

주

케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.

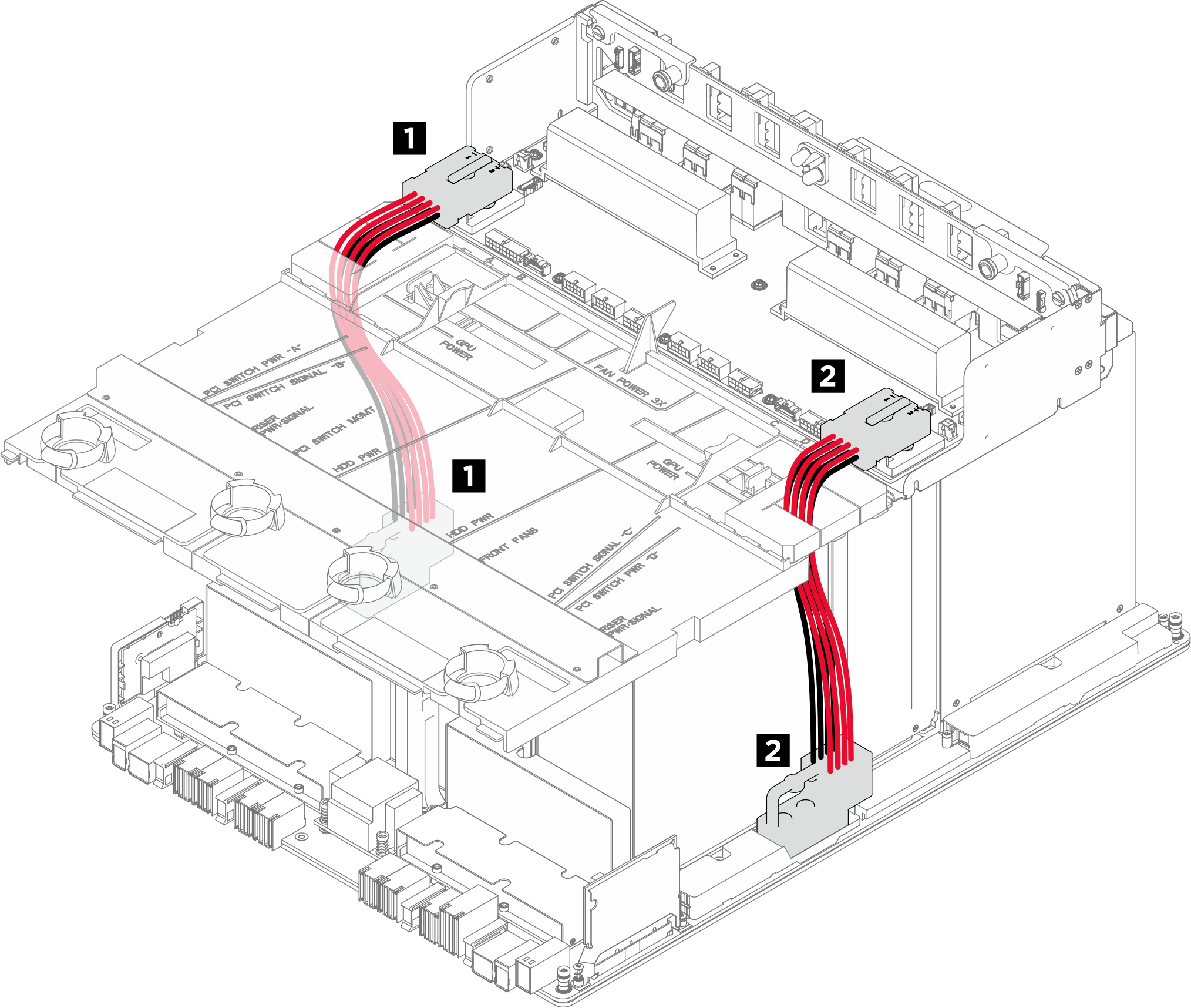

그림 1. GPU 베이스보드 케이블 배선

에서	끝
1 GPU 베이스보드: 왼쪽 전원 커넥터	1 전원 분배 보드: 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR)
2 GPU 베이스보드: 오른쪽 전원 커넥터	2 전원 분배 보드: 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR)
