Kabelführung für GPU-Baseboard

Verwenden Sie diesen Abschnitt, um die Kabelführung für das GPU-Baseboard zu verstehen.

Anmerkung
Führen Sie die Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie sie dann wie unten dargestellt unter dem Einbaurahmen.

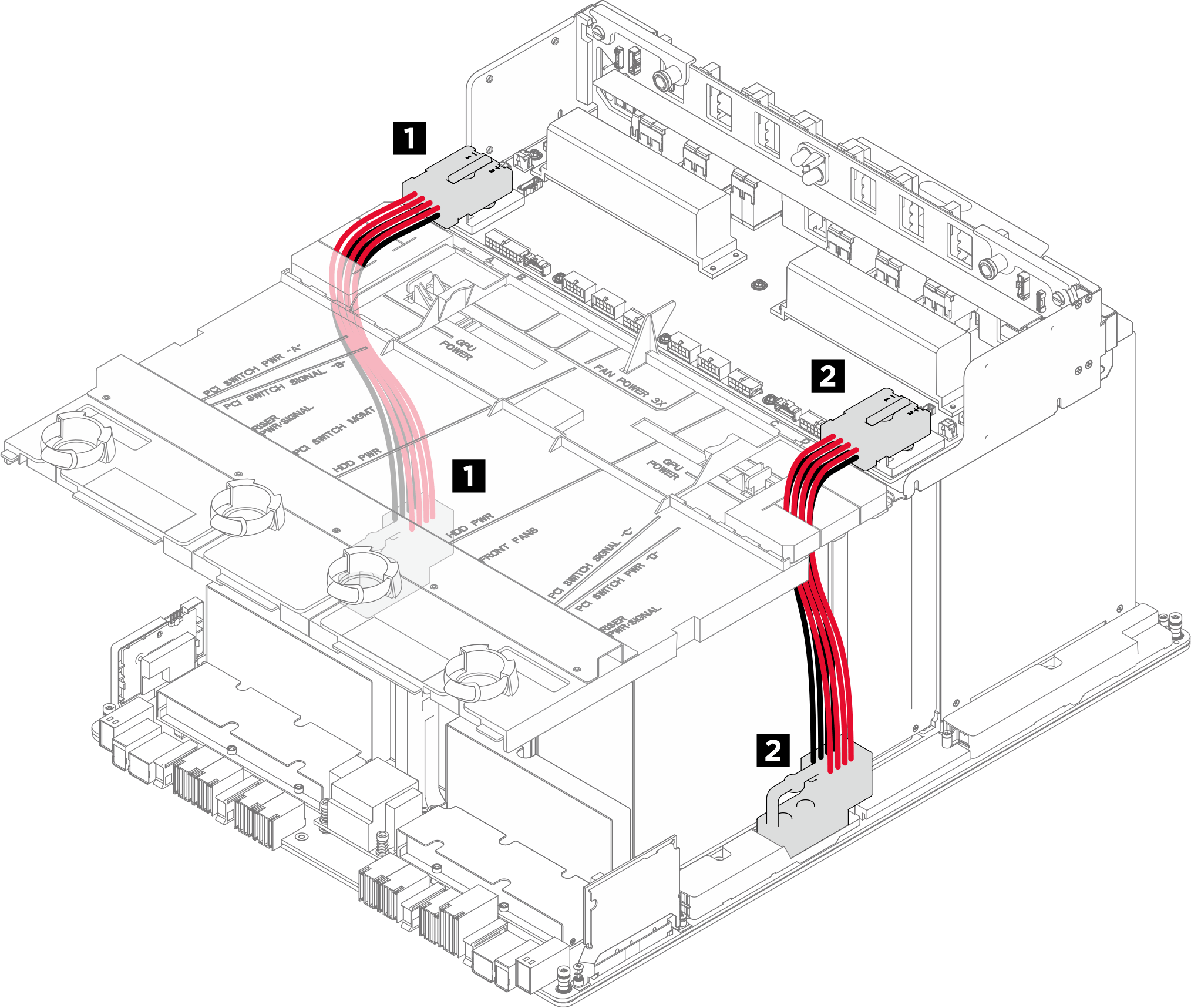

Abbildung 1. Kabelführung für GPU-Baseboard
GPU baseboard cable routing
VomZu
1 GPU-Baseboard: Linker Netzteilanschluss1 Stromversorgungsplatine: Linker Netzteilanschluss für GPU-Baseboard (GPU PWR)
2 GPU-Baseboard: Rechter Netzteilanschluss2 Stromversorgungsplatine: Rechter Netzteilanschluss für GPU-Baseboard (GPU PWR)
