Kabelführung für PCIe-Adapterkarte
Verwenden Sie diesen Abschnitt, um die Kabelführung für PCIe-Adapterkarten zu verstehen.
Anmerkung
- Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.- Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.
Abbildung 1. Anbringen des Etiketts
- Verlegen Sie die Netzkabel wie unten dargestellt unter dem Einbaurahmen.
- Verlegen Sie die Signalkabel wie unten dargestellt über die Systemplatine.
- Weitere Informationen zur Netzkabelführung für den DPU-Adapter finden Sie unter Netzkabelführung für den DPU-Adapter.
Kabelführung für PCIe-Adapterkarte

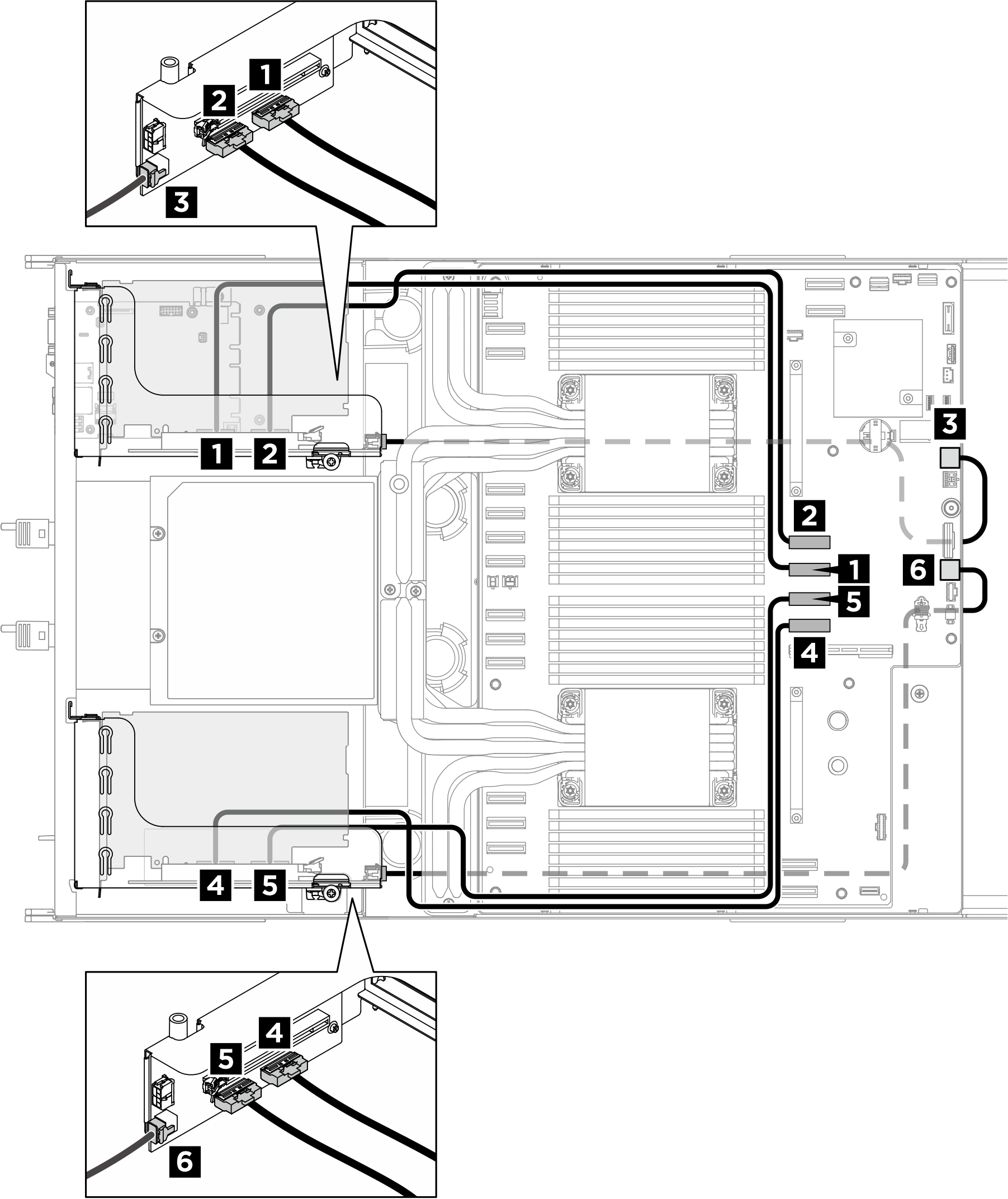

Abbildung 2. Kabelführung für PCIe-Adapterkarte
| Vom | Zu | Etikett |
|---|---|---|
| 1 Signalanschluss der PCIe-Adapterkarte 2 (MCIO 2) | 2 Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 2 (MCIO4A) |
|
| 2 Signalanschluss der PCIe-Adapterkarte 2 (MCIO 1) | 1 Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 2 (MCIO4B) |
|
| 3 Netzteilanschluss der PCIe-Adapterkarte 2 (RISER PWR) | 3 Systemplatine: Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 2 (BP PWR/SIG 2) |
|
| 4 Signalanschluss der PCIe-Adapterkarte 1 (MCIO 2) | 5 Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 1 (MCIO8B) |
|
| 5 Signalanschluss der PCIe-Adapterkarte 1 (MCIO 1) | 4 Systemplatine: Signalanschlüsse der PCIe-Adapterkarte 1 (MCIO8A) |
|
| 6 Netzteilanschluss der PCIe-Adapterkarte 1 (RISER PWR) | 6 Systemplatine: Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 1 (BP PWR/SIG 3) |
|
