PSU-Interposerkabelführung
In diesem Abschnitt wird die Kabelführung für den PSU-Interposer beschrieben.

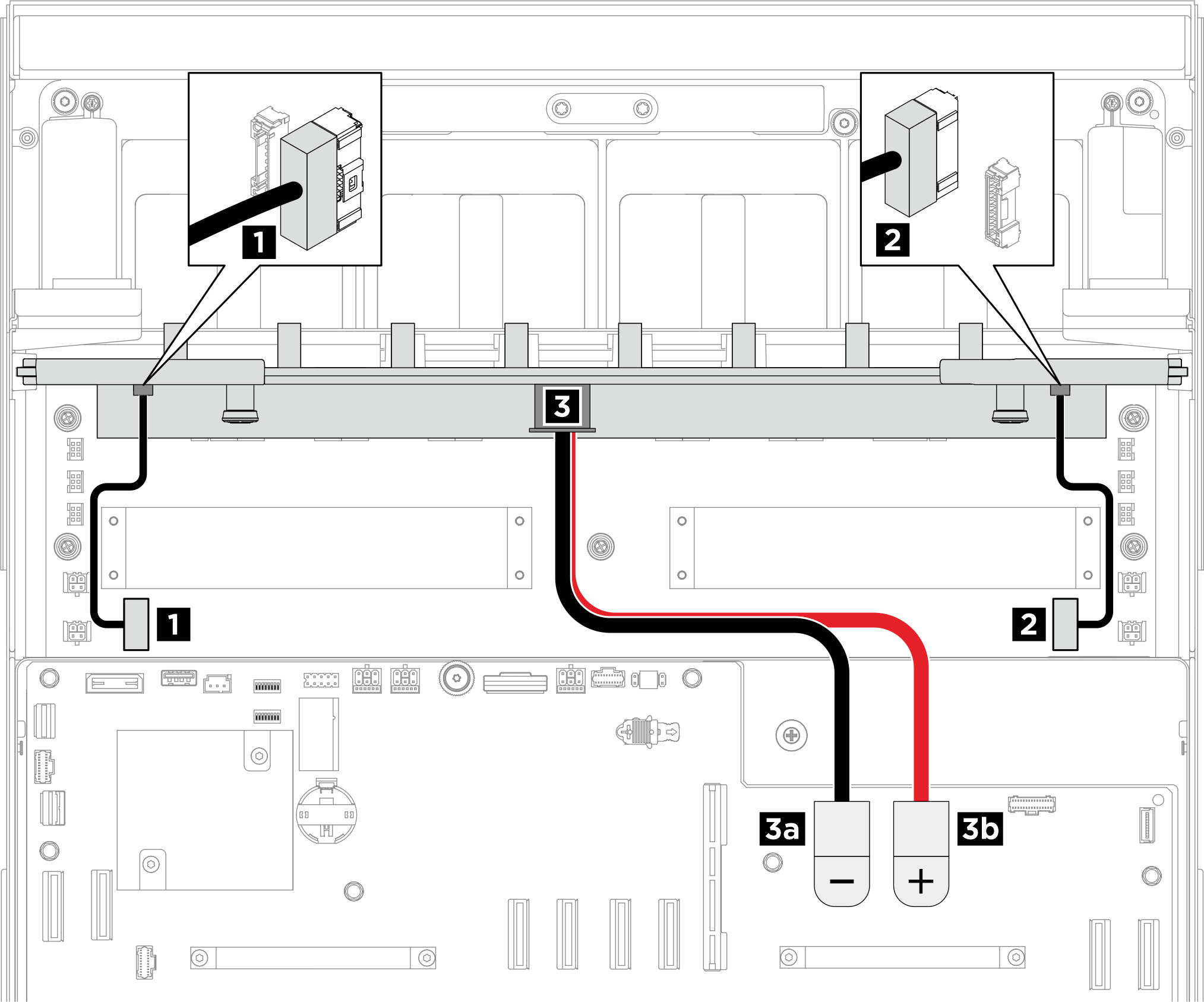

Abbildung 1. PSU-Interposerkabelführung


Vom | Zu |
---|---|
1 PSU-Interposer: Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1) | 1 Stromversorgungsplatine: Seitenbandanschluss 1 des PSU-Interposers (PIB SB1) |
2 PSU-Interposer: Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2) | 2 Stromversorgungsplatine: PSU-Interposer-Seitenbandanschluss 2 (PIB SB2) |
3 PSU-Interposer: Netzteilanschluss der Systemplatine (MB PWR) | 3a Systemplatine: (-)-Erdungsanschluss (PSU_GND) (schwarzes Kabel) |
3b Systemplatine: 12 V-(+)-Anschluss (PSU_P12V) (rotes Kabel) |
