Instradamento dei cavi dell'interposer PSU

Utilizzare questa sezione per comprendere l'instradamento dei cavi dell'interposer PSU.

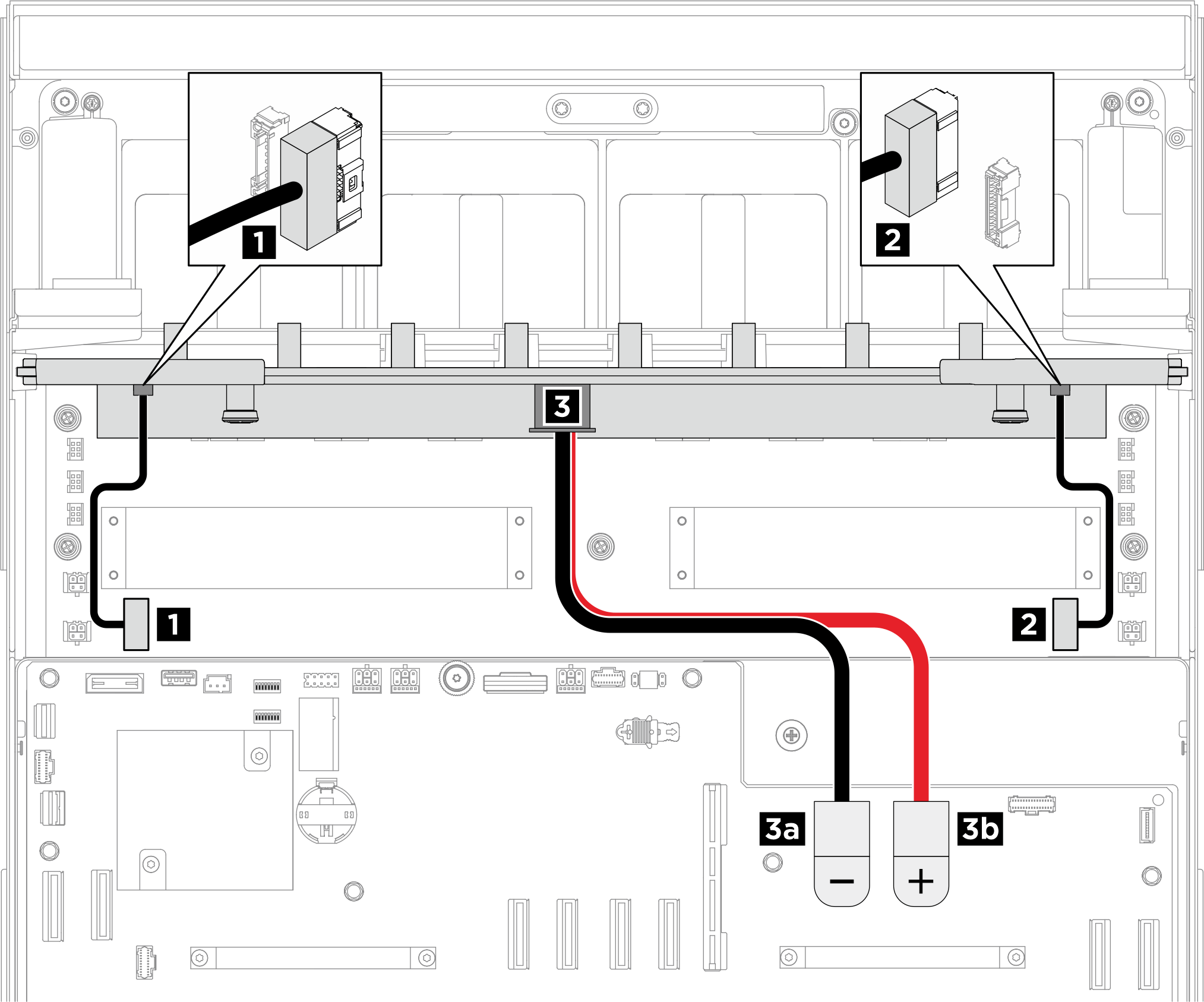

Figura 1. Instradamento dei cavi dell'interposer PSU
PSU interposer cable routing
DaA
1 Interposer PSU: connettore laterale 1 della scheda di distribuzione dell'alimentazione (PDB SB1)1 Scheda di distribuzione dell'alimentazione: connettore laterale 1 dell'interposer PSU (PIB SB1)
2 Interposer PSU: connettore laterale 2 della scheda di distribuzione dell'alimentazione (PDB SB2)2 Scheda di distribuzione dell'alimentazione: connettore laterale 2 dell'interposer PSU (PIB SB2)
3 Interposer PSU: connettore di alimentazione della scheda di sistema (MB PWR)3a Scheda di sistema: connettore di terra (-) (PSU_GND) (cavo nero)
3b Scheda di sistema: connettore 12 V (+) (PSU_P12V) (cavo rosso)
