Instradamento dei cavi della scheda I/O di sistema

Utilizzare questa sezione per comprendere l'instradamento dei cavi per la scheda I/O di sistema.

Nota

Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sulla scheda di sistema come illustrato di seguito.

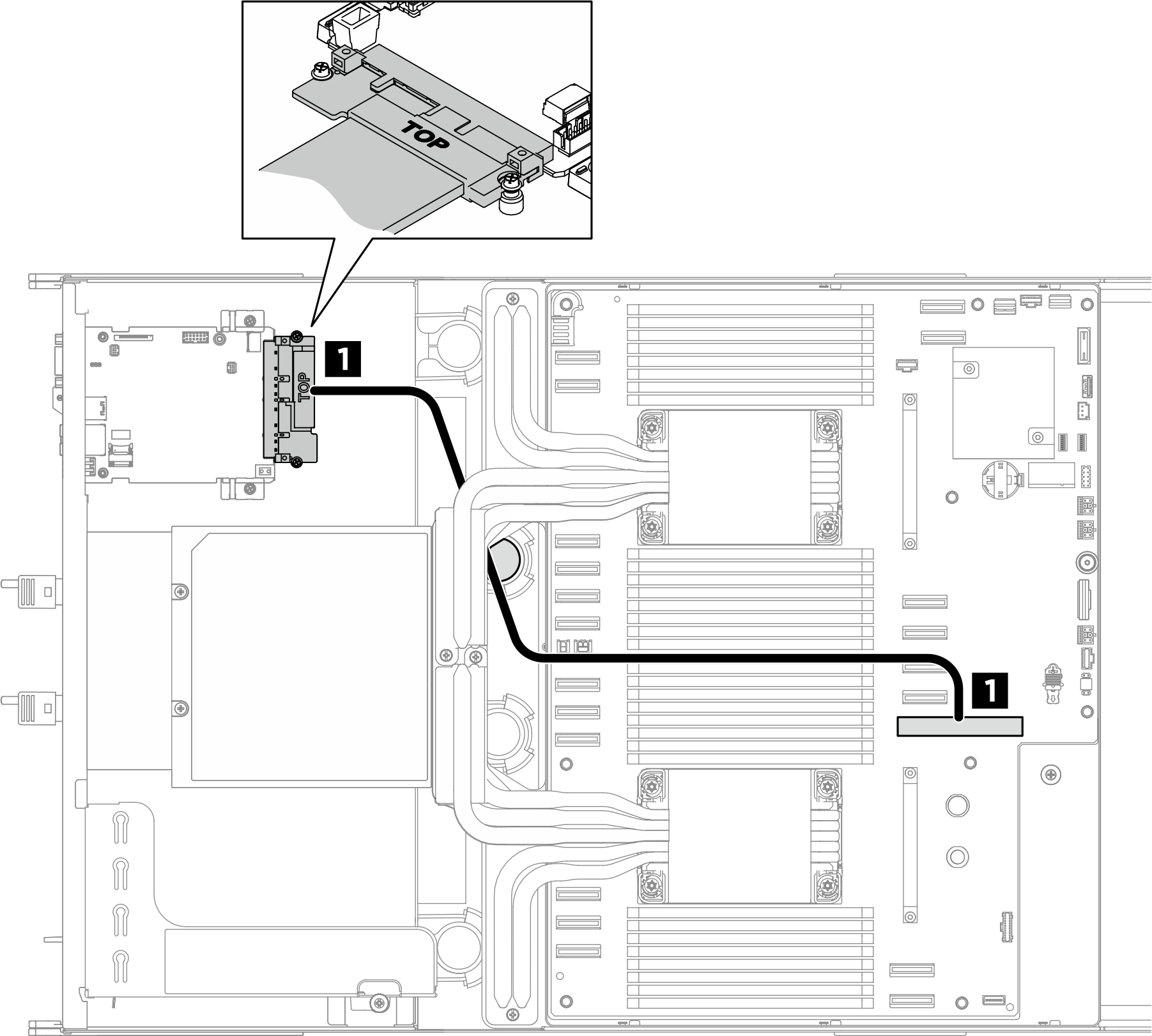

Figura 1. Instradamento dei cavi della scheda I/O di sistema

Da	A
1 Scheda I/O di sistema: connettore della scheda di sistema	1 Scheda di sistema: connettore della scheda I/O di sistema (DC-SCM)
