Roteamento de cabos da placa de E/S do sistema

Use a seção para entender o roteamento de cabos da placa de E/S do sistema.

Nota

Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sobre a placa-mãe conforme ilustrado abaixo.

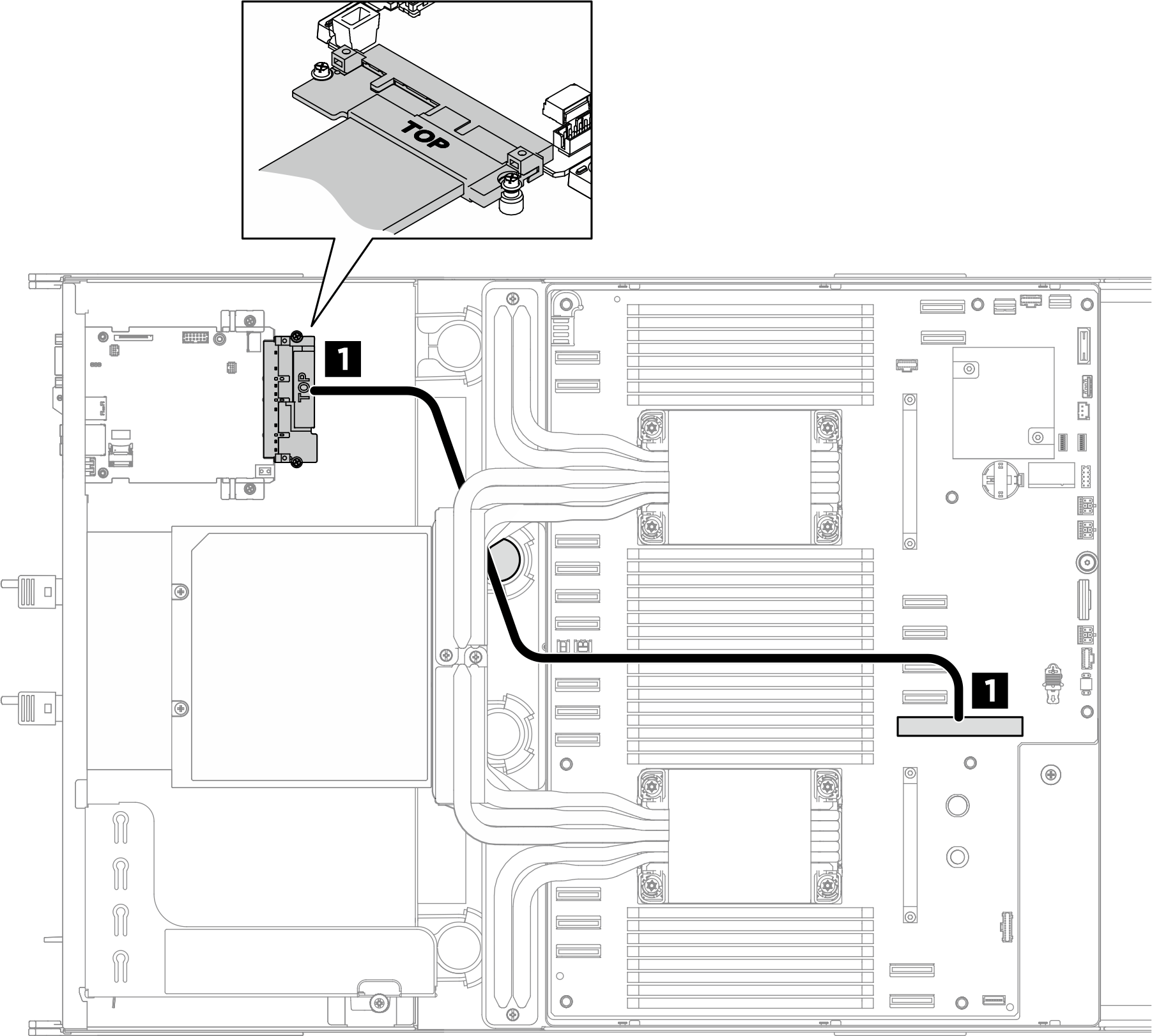

Figura 1. Roteamento de cabos da placa de E/S do sistema

No	Para
1 Placa de E/S do sistema: Conector da placa-mãe	1 Placa-mãe: Conector da placa de E/S do sistema (DC-SCM)
