システム I/O ボードのケーブル配線

以下のセクションを使用して、システム I/O ボードのケーブル配線を理解します。

注

ケーブルをケーブル・ホルダーとバッフル・アセンブリーに通し、以下の図のようにシステム・ボード上に配線します。

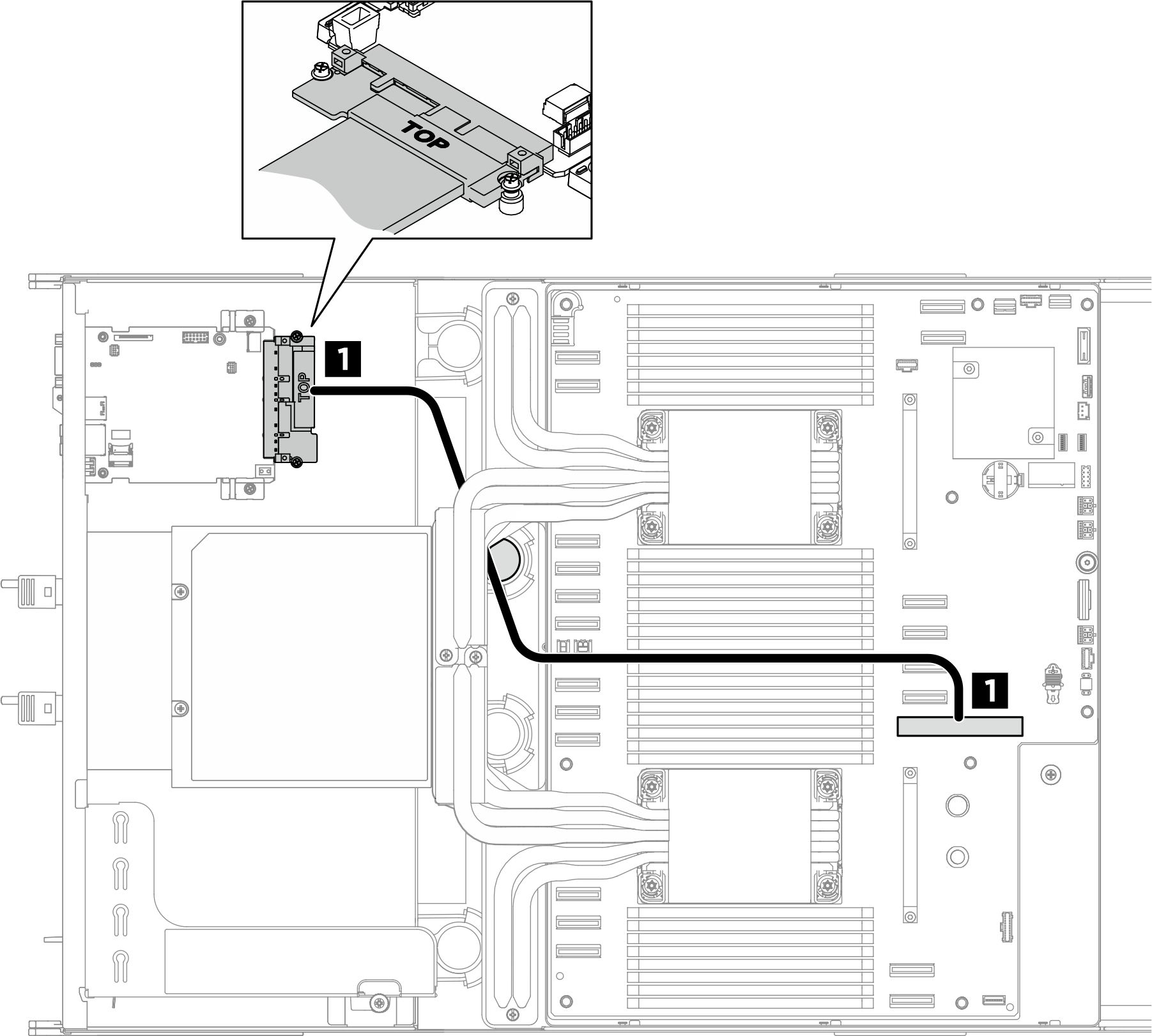

図 1. システム I/O ボードのケーブル配線

始点	終点
1 システム I/O ボード: システム・ボード・コネクター	1 システム・ボード: システム I/O ボード・コネクター (DC-SCM)
