GPU ベースボードのケーブル配線

以下のセクションを使用して、GPU ベースボードのケーブル配線を理解します。

注

ケーブルをケーブル・ホルダーとバッフル・アセンブリーに通し、以下の図のようにコンピュート・トレイの下に配線します。

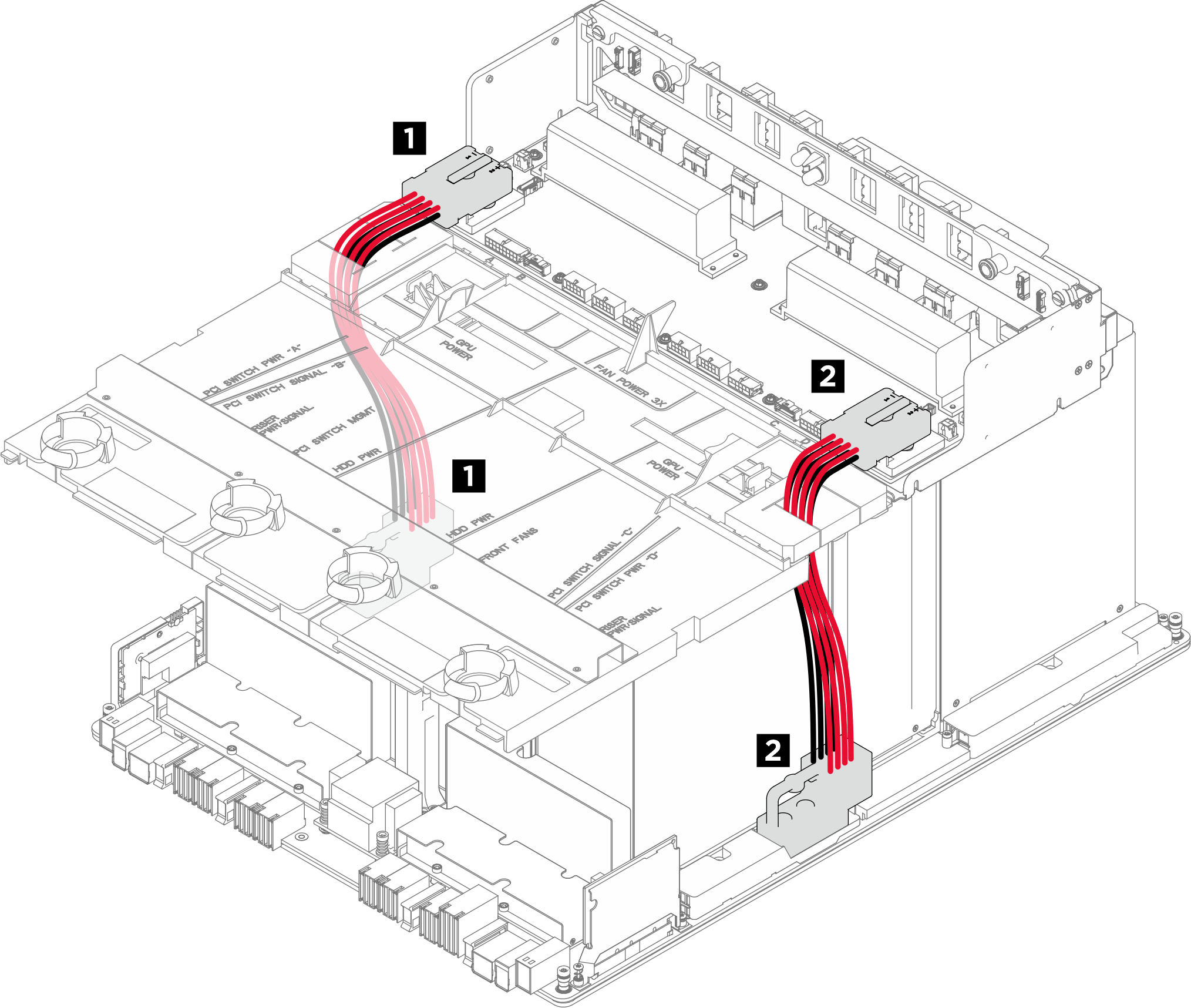

図 1. GPU ベースボードのケーブル配線

始点	終点
1 GPU ベースボード: 左電源コネクター	1 分電盤: 左 GPU ベースボード電源コネクター (GPU PWR)
2 GPU ベースボード: 右電源コネクター	2 分電盤: 右 GPU ベースボード電源コネクター (GPU PWR)
