内蔵診断パネルのケーブル配線

内蔵診断パネルのケーブル配線については、このセクションを参照してください。

注

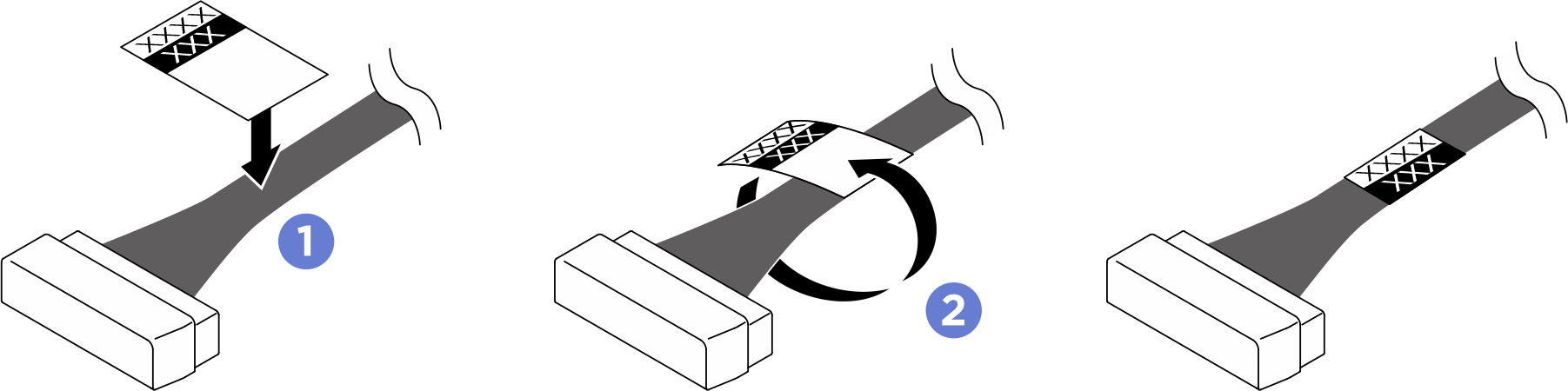

• 必要に応じて、システム・ボードに接続するケーブルの端にラベルを貼付します。
  1. ラベルの空白部分を貼り付けます。
  2. ケーブルにラベルを巻き、空白部分に貼り付けます。
  図 1. ラベルの貼り付け


• ケーブルをケーブル・ホルダーとバッフル・アセンブリーに通し、以下の図のようにシステム・ボード上に配線します。

図 2. 内蔵診断パネルのケーブル配線

始点	終点	ラベル
1 内蔵診断パネル・ケーブル	1 システム・ボード: 内蔵診断パネル・コネクター (FRONT IO2)	FRONT IO2 PONG
