내장형 진단 패널 케이블 배선
이 섹션을 사용하여 내장형 진단 패널의 케이블 배선을 이해하십시오.
주
- 필요한 경우 시스템 보드에 연결하는 케이블 끝에 레이블을 부착하십시오.
라벨의 공백 부분을 부착하십시오.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.

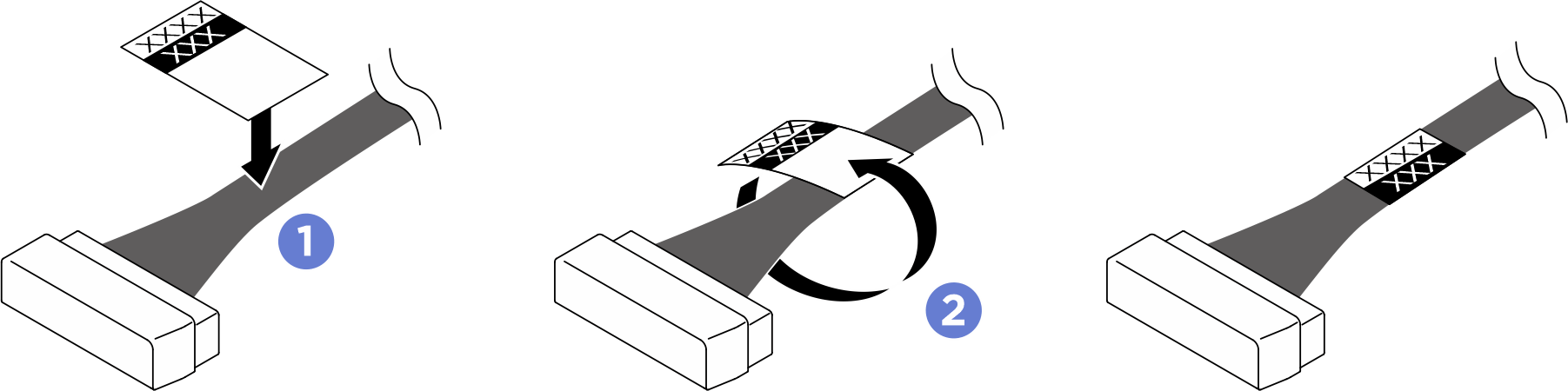

그림 1. 레이블 부착
- 케이블을 케이블 홀더와 배플 어셈블리에 통과시킨 다음 아래 그림과 같이 시스템 보드 위로 배선합니다.

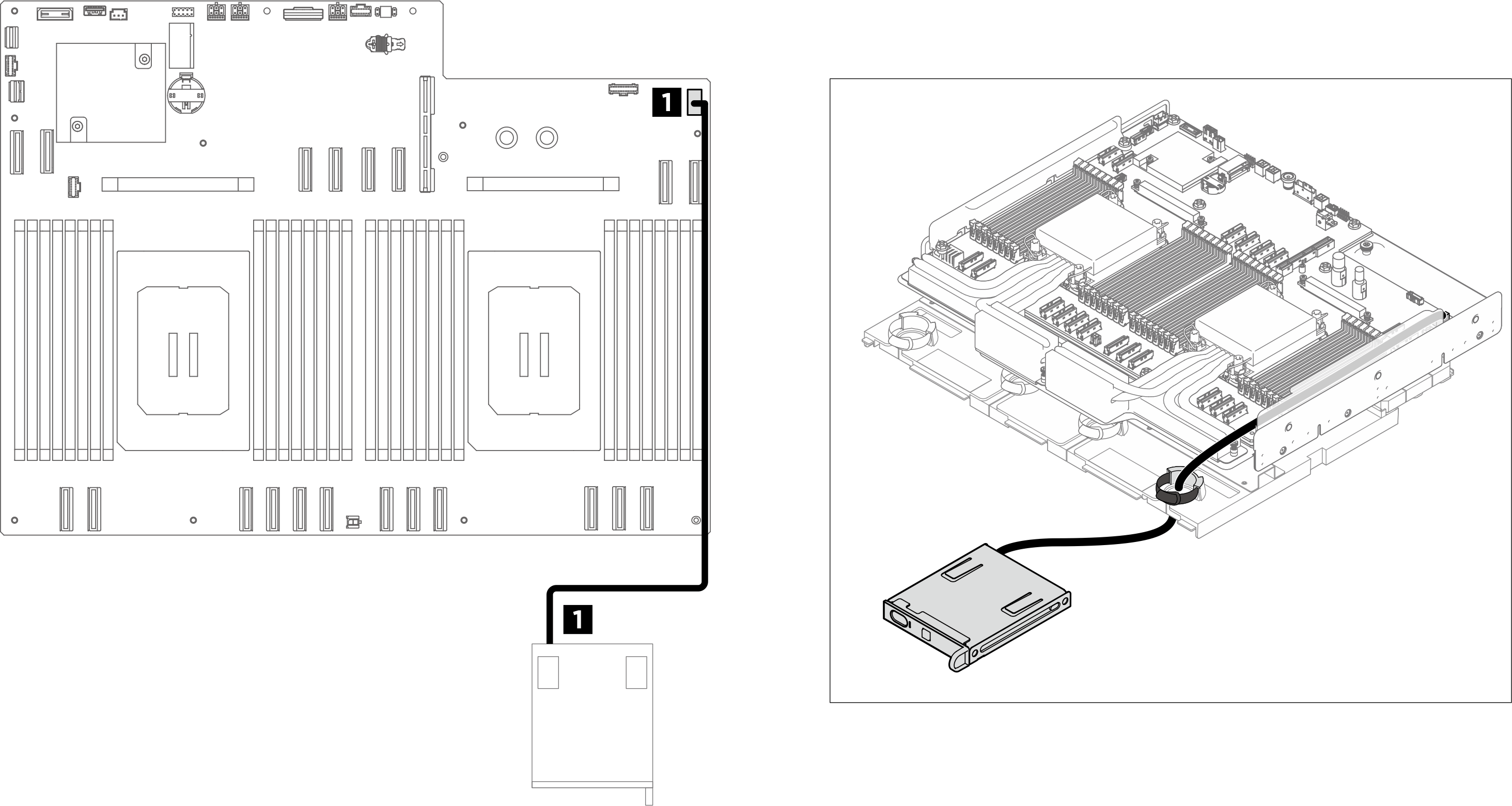

그림 2. 내장형 진단 패널 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 내장형 진단 패널 케이블 | 1 시스템 보드: 내장형 진단 패널 커넥터(FRONT IO2) |
|
