PCIe 스위치 보드 케이블 배선
이 섹션을 사용하여 PCIe 스위치 보드의 케이블 배선에 대해 알아보십시오.
전원 및 사이드밴드 케이블
주
- 케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.
- PCIe 스위치 보드는 아래 그림과 같이 배치되어 있습니다. 보드를 밀어낸 상태에서 케이블을 배선할 때 필요한 실제 케이블 길이는 그림에 표시된 것보다 깁니다.
- 케이블 배선을 마친 후 케이블 타이로 케이블을 묶습니다. PCIe 스위치 보드에 연결된 번들 케이블의 내용을 참조하십시오.

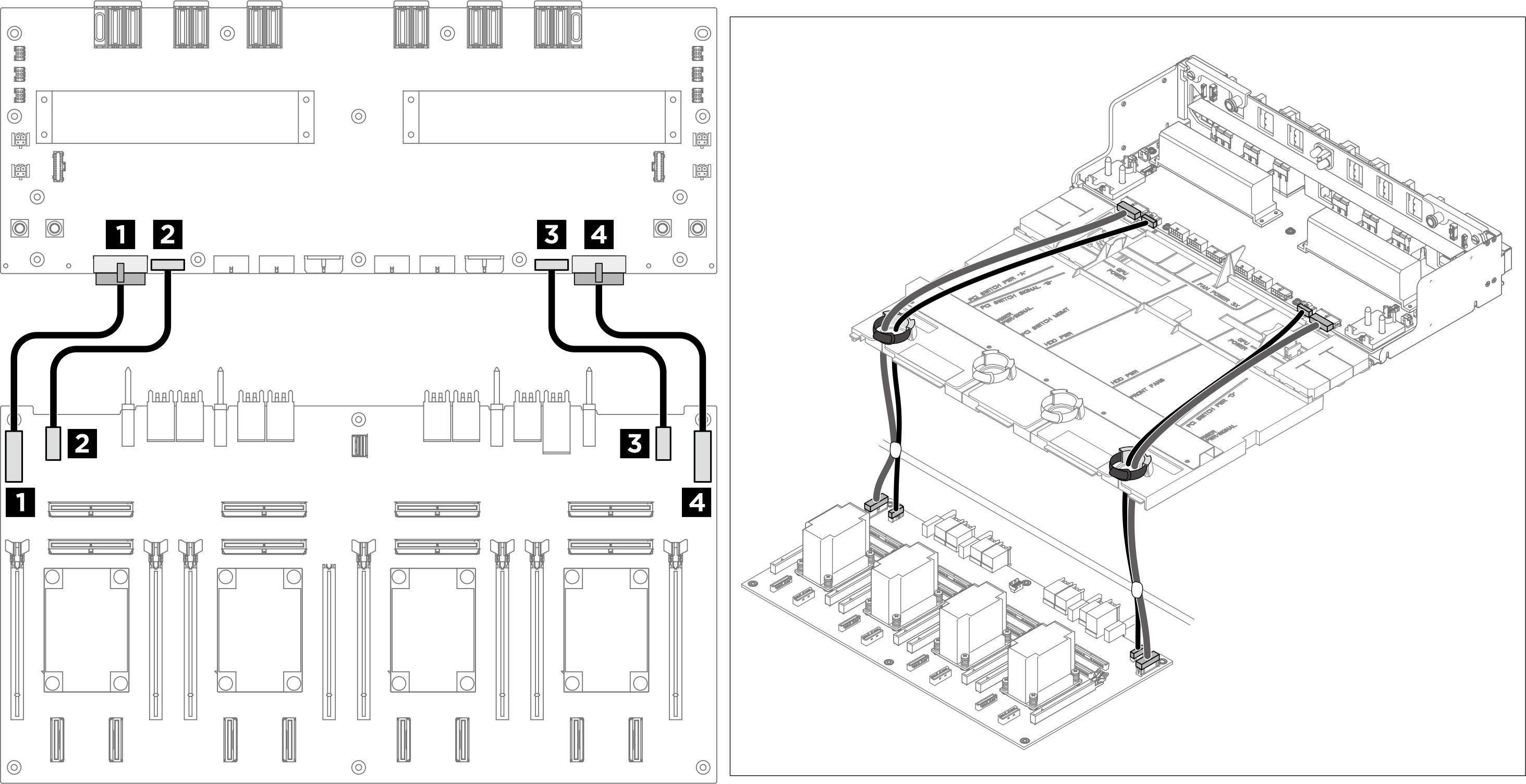

그림 1. 전원 및 사이드밴드 케이블 배선
| 에서 | 끝 |
|---|---|
| 1 PCIe 스위치 보드: 전원 분배 보드 전원 커넥터 1(PDB PWR1) | 1 전원 분배 보드: PCIe 스위치 보드 전원 커넥터 1(F-RISER PWR1) |
| 2 PCIe 스위치 보드: 전원 분배 보드 사이드밴드 커넥터 1(PDB SB1) | 2 전원 분배 보드: PCIe 스위치 보드 사이드밴드 커넥터 1(SWSB1) |
| 3 PCIe 스위치 보드: 전원 분배 보드 전원 커넥터 2(PDB PWR2) | 3 전원 분배 보드: PCIe 스위치 보드 전원 커넥터 2(F-RISER PWR2) |
| 4 PCIe 스위치 보드: 전원 분배 보드 사이드밴드 커넥터 2(PDB SB2) | 4 전원 분배 보드: PCIe 스위치 보드 사이드밴드 커넥터 2(SWSB2) |
신호 케이블
주
- 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.- 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
그림 2. 레이블 부착
- 아래 그림과 같이 케이블 홀더와 배플 어셈블리를 통해 케이블을 통과시키십시오.
- 아래 그림과 같이 MCIO 커넥터 7 및 9에 연결되는 케이블을 컴퓨팅 트레이 아래로 배선합니다.
- PCIe 스위치 보드는 아래 그림과 같이 배치되어 있습니다. 보드를 밀어낸 상태에서 케이블을 배선할 때 필요한 실제 케이블 길이는 그림에 표시된 것보다 깁니다.
- 케이블 배선을 마친 후 케이블 타이로 케이블을 묶습니다. PCIe 스위치 보드에 연결된 번들 케이블의 내용을 참조하십시오.

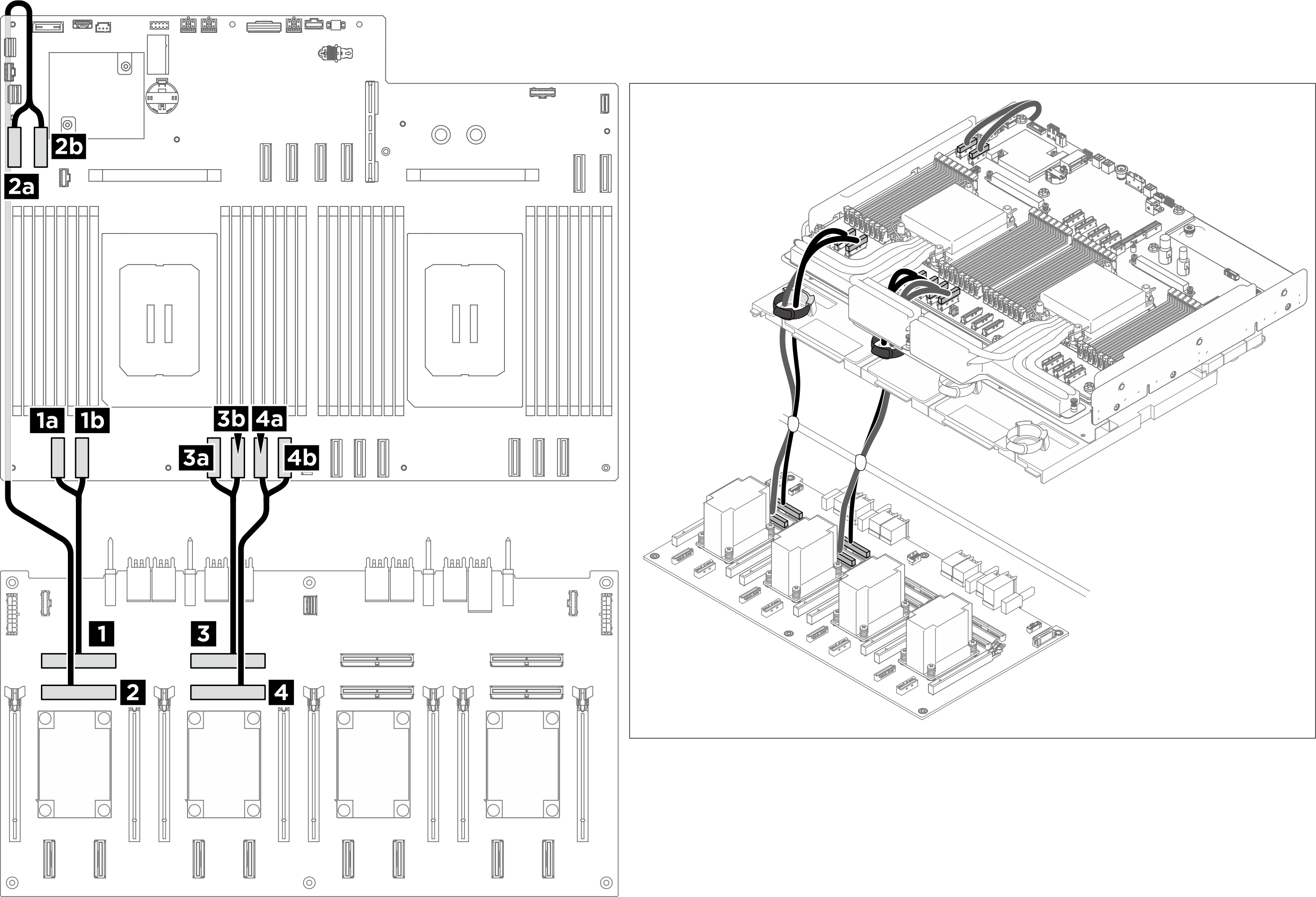

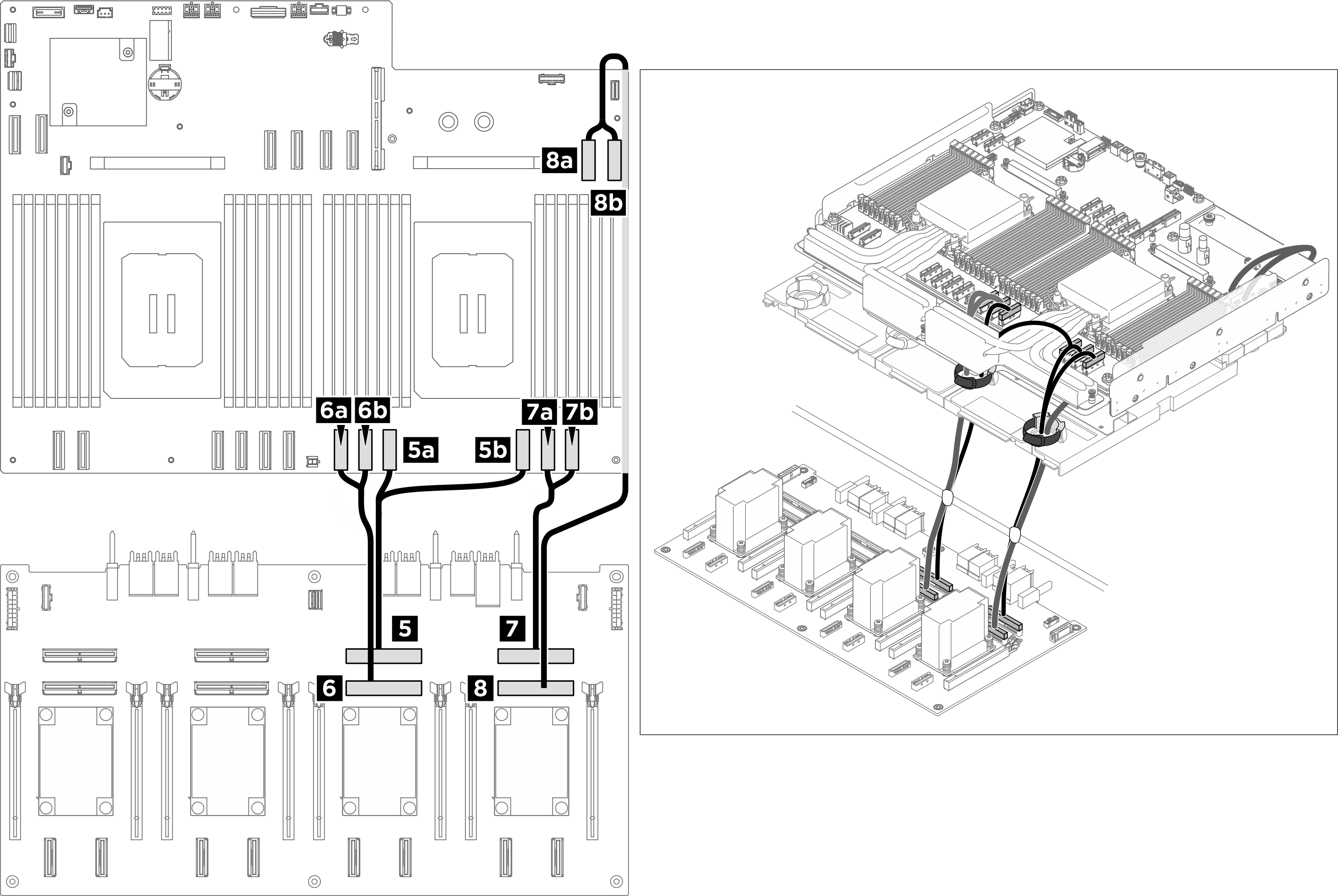

그림 3. 신호 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 PCIe 스위치 보드: MCIO 커넥터 1(MCIO1) | 1a 시스템 보드: MCIO 커넥터 1(MCIO1A) |
|
| 1b 시스템 보드: MCIO 커넥터 1(MCIO1B) |
| |
| 2 PCIe 스위치 보드: MCIO 커넥터 2(MCIO2) | 2a 시스템 보드: MCIO 커넥터 9(MCIO9A) |
|
| 2b 시스템 보드: MCIO 커넥터 9(MCIO9B) |
| |
| 3 PCIe 스위치 보드: MCIO 커넥터 3(MCIO3) 주
| 3a 시스템 보드: MCIO 커넥터 2(MCIO2B) |
|
| 3b 시스템 보드: MCIO 커넥터 2(MCIO2A) |
| |
| 4 PCIe 스위치 보드: MCIO 커넥터 4(MCIO4) | 4a 시스템 보드: MCIO 커넥터 3(MCIO3A) |
|
| 4b 시스템 보드: MCIO 커넥터 3(MCIO3B) |
| |
| 5 PCIe 스위치 보드: MCIO 커넥터 5(MCIO5) 주
| 5a 시스템 보드: MCIO 커넥터 5(MCIO5B) |
|
| 5b 시스템 보드: MCIO 커넥터 5(MCIO5A) |
| |
| 6 PCIe 스위치 보드: MCIO 커넥터 6(MCIO6) | 6a 시스템 보드: MCIO 커넥터 10(MCIO10A) |
|
| 6b 시스템 보드: MCIO 커넥터 10(MCIO10B) |
| |
| 7 PCIe 스위치 보드: MCIO 커넥터 7(MCIO7) | 7a 시스템 보드: MCIO 커넥터 6(MCIO6A) |
|
| 7b 시스템 보드: MCIO 커넥터 6(MCIO6B) |
| |
| 8 PCIe 스위치 보드: MCIO 커넥터 8(MCIO8) 주
| 8a 시스템 보드: MCIO 커넥터 7(MCIO7B) |
|
| 8b 시스템 보드: MCIO 커넥터 7(MCIO7A) |
|
GPU 관리 케이블
주
- 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
- 레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
- 케이블 주위에 레이블을 감고 공백 부분에 부착합니다.
- 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
그림 4. 레이블 부착 - 케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.
- PCIe 스위치 보드는 아래 그림과 같이 배치되어 있습니다. 보드를 밀어낸 상태에서 케이블을 배선할 때 필요한 실제 케이블 길이는 그림에 표시된 것보다 깁니다.
- 케이블 배선을 마친 후 케이블 타이로 케이블을 묶습니다. PCIe 스위치 보드에 연결된 번들 케이블의 내용을 참조하십시오.

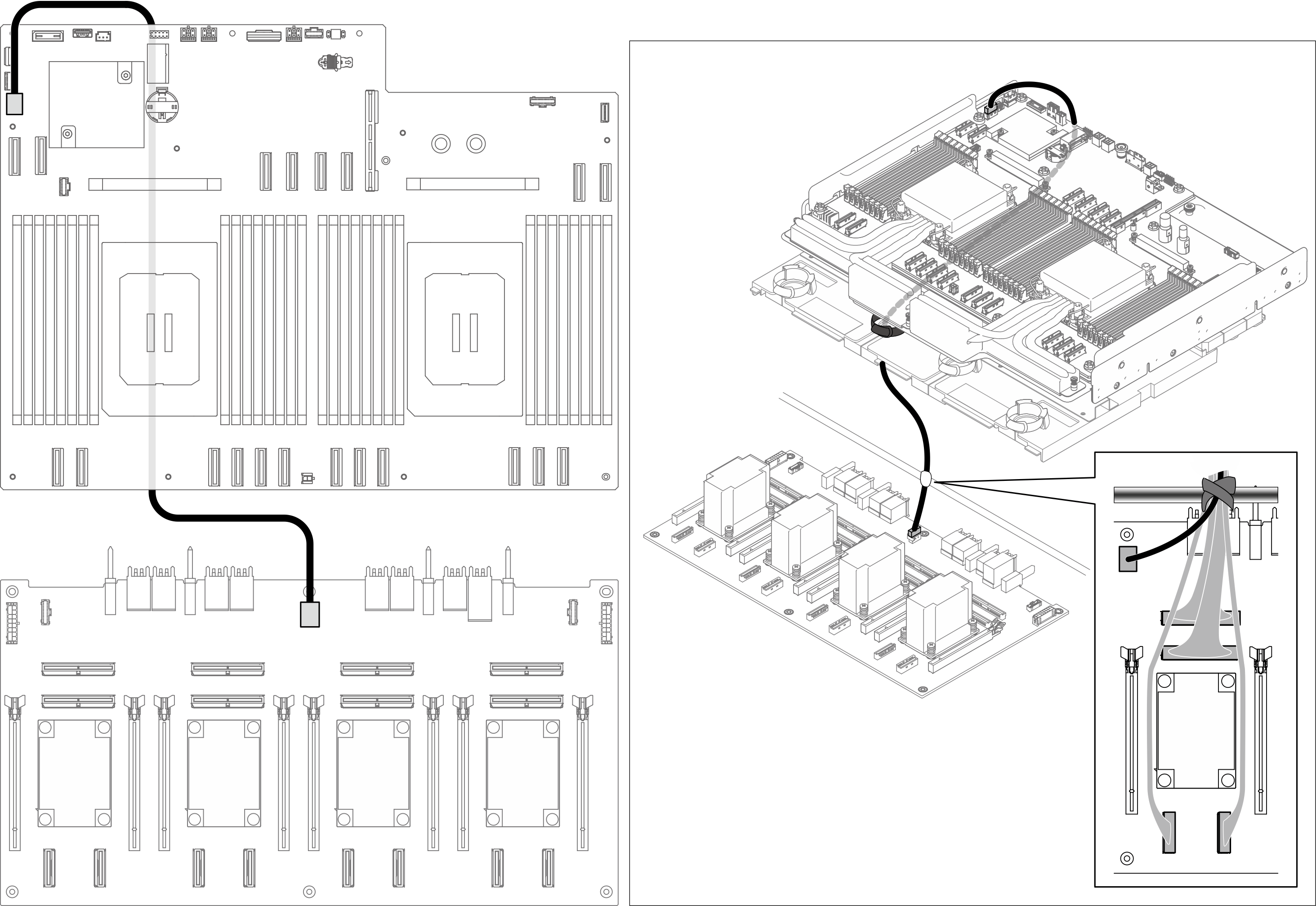

그림 5. GPU 관리 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 PCIe 스위치 보드: GPU 관리 커넥터(MGMT) | 1 시스템 보드: PCIe 스위치 사이드밴드 커넥터(PCIE SW SIDEBAND) |
|
PCIe 스위치 보드에 연결된 번들 케이블
- PCIe 스위치 보드에 연결된 케이블을 6개의 묶음으로 나누고 케이블 타이로 크로스바에 고정합니다.
- 케이블을 PCIe 스위치 보드 방열판에서 멀리 두십시오.
그림 6. 케이블 타이로 케이블 고정
| 묶음 | 케이블 | 커넥터(PCIe 스위치 보드) |
|---|---|---|
| 1 | 케이블 2개:
|
|
| 2 | 케이블 4개:
|
|
| 3 | 케이블 4개:
|
|
| 4 | 케이블 5개:
|
|
| 5 | 케이블 4개:
|
|
| 6 | 케이블 2개:
|
|
