Instradamento dei cavi della scheda dello switch PCIe

Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda dello switch PCIe.

Cavi di alimentazione e laterali

Nota
  • Far passare i cavi attraverso il fermacavo e l'assieme del deflettore, quindi instradarli sotto il vassoio di elaborazione come illustrato di seguito.
  • La scheda dello switch PCIe è posizionata come illustrato di seguito. Quando si instradano i cavi mentre la scheda è estratta, la lunghezza effettiva del cavo richiesta sarà maggiore di quella mostrata nelle illustrazioni.
  • Al termine dell'instradamento, raggruppare i cavi con delle fascette. Vedere Raggruppamento dei cavi collegati alla scheda dello switch PCIe.

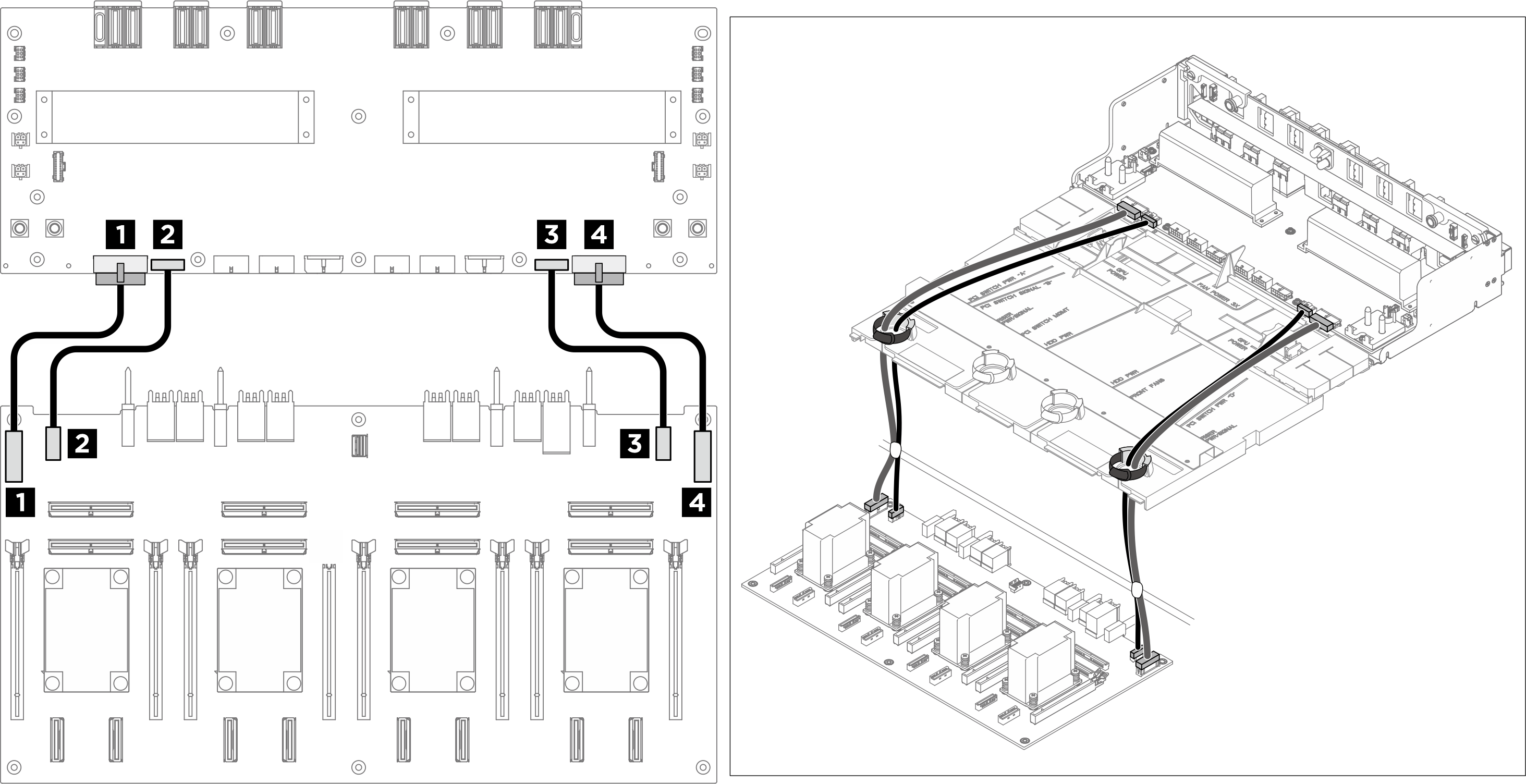

Figura 1. Instradamento dei cavi laterali e di alimentazione
Power and sideband cable routing
DaA
1 Scheda dello switch PCIe: connettore di alimentazione della scheda di distribuzione dell'alimentazione 1 (PDB PWR1)1 Scheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda dello switch PCIe 1 (F-RISER PWR1)
2 Scheda dello switch PCIe: connettore laterale della scheda di distribuzione dell'alimentazione 1 (PDB SB1)2 Scheda di distribuzione dell'alimentazione: connettore laterale della scheda dello switch PCIe 1 (SWSB1)
3 Scheda dello switch PCIe: connettore di alimentazione della scheda di distribuzione dell'alimentazione 2 (PDB PWR2)3 Scheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda dello switch PCIe 2 (F-RISER PWR2)
4 Scheda dello switch PCIe: connettore laterale della scheda di distribuzione dell'alimentazione 2 (PDB SB2)4 Scheda di distribuzione dell'alimentazione: connettore laterale della scheda dello switch PCIe 2 (SWSB2)

Cavi di segnale

Nota
  • Se necessario, applicare le etichette su entrambe le estremità dei cavi.
    1. Applicare la parte bianca dell'etichetta a un'estremità del cavo.
    2. Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.
    3. Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.

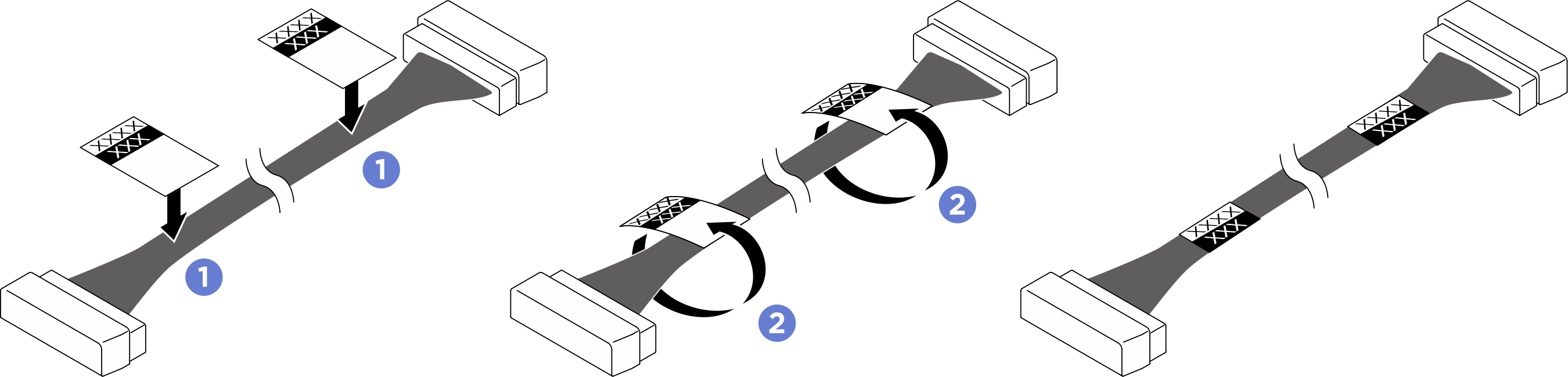

    Figura 2. Applicazione dell'etichetta
    Label application
  • Far passare i cavi attraverso il fermacavo e l'assieme del deflettore come illustrato di seguito.
  • Instradare i cavi che si collegano ai connettori MCIO 7 e 9 sotto il vassoio di elaborazione, come illustrato di seguito.
  • La scheda dello switch PCIe è posizionata come illustrato di seguito. Quando si instradano i cavi mentre la scheda è estratta, la lunghezza effettiva del cavo richiesta sarà maggiore di quella mostrata nelle illustrazioni.
  • Al termine dell'instradamento, raggruppare i cavi con delle fascette. Vedere Raggruppamento dei cavi collegati alla scheda dello switch PCIe.

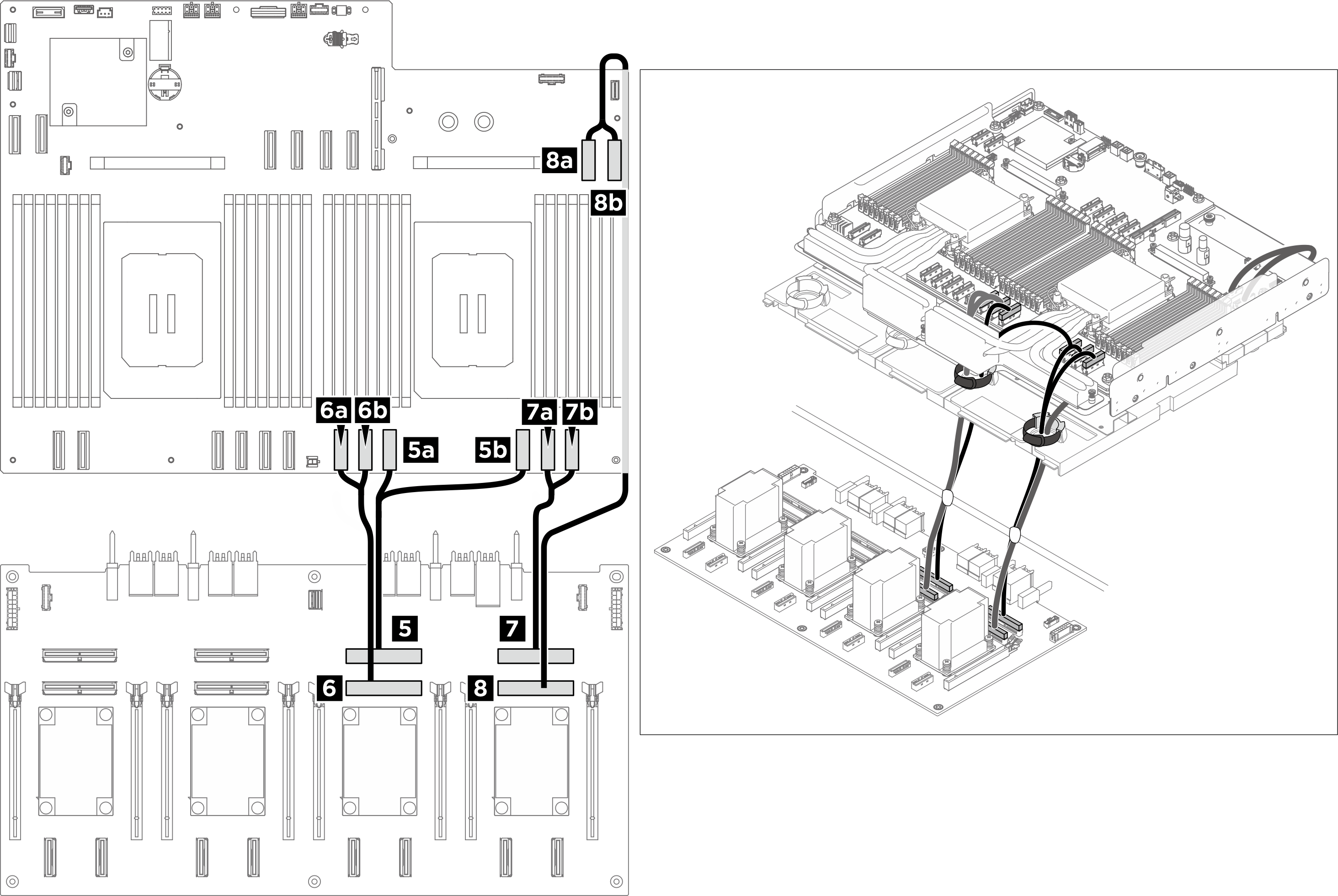

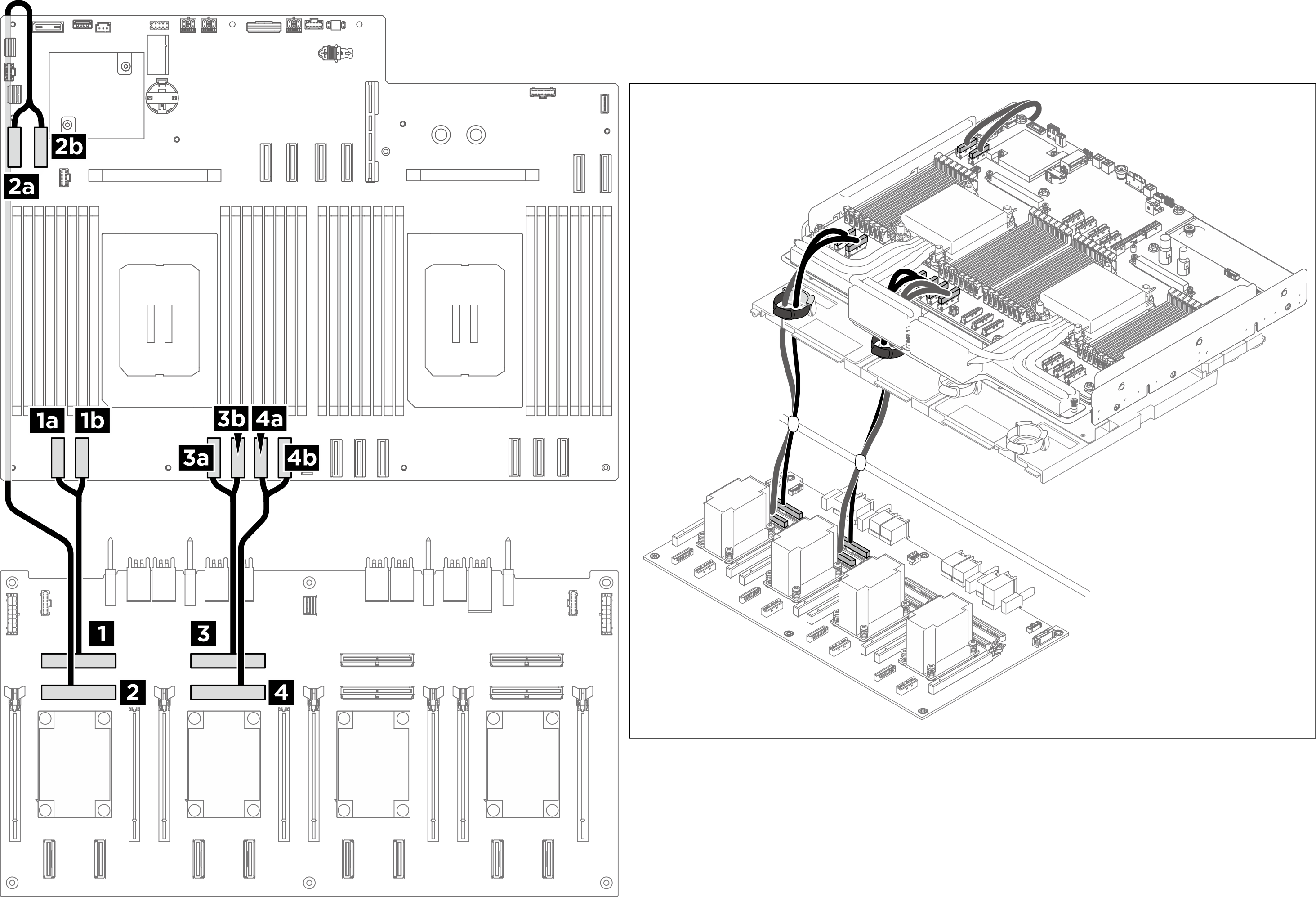

Figura 3. Instradamento dei cavi di segnale


Signal cable routing
DaAEtichetta
1 Scheda dello switch PCIe: connettore MCIO 1 (MCIO1)1a Scheda di sistema: Connettore MCIO 1 (MCIO1A)
  • A - 1A
  • MCIO 1
1b Scheda di sistema: Connettore MCIO 1 (MCIO1B)
  • B - 1B
  • MCIO 1
2 Scheda dello switch PCIe: connettore MCIO 2 (MCIO2)2a Scheda di sistema: Connettore MCIO 9 (MCIO9A)
  • A - 9A
  • MCIO 2
2b Scheda di sistema: Connettore MCIO 9 (MCIO9B)
  • B - 9B
  • MCIO 2
3 Scheda dello switch PCIe: connettore MCIO 3 (MCIO3)
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

3a Scheda di sistema: Connettore MCIO 2 (MCIO2B)
  • A - 2B
  • MCIO 3
3b Scheda di sistema: Connettore MCIO 2 (MCIO2A)
  • B - 2A
  • MCIO 3
4 Scheda dello switch PCIe: connettore MCIO 4 (MCIO4)4a Scheda di sistema: Connettore MCIO 3 (MCIO3A)
  • A - 3A
  • MCIO 4
4b Scheda di sistema: Connettore MCIO 3 (MCIO3B)
  • B - 3B
  • MCIO 4
5 Scheda dello switch PCIe: connettore MCIO 5 (MCIO5)
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

5a Scheda di sistema: Connettore MCIO 5 (MCIO5B)
  • A - 5B
  • MCIO 5
5b Scheda di sistema: Connettore MCIO 5 (MCIO5A)
  • B - 5A
  • MCIO 5
6 Scheda dello switch PCIe: connettore MCIO 6 (MCIO6)6a Scheda di sistema: Connettore MCIO 10 (MCIO10A)
  • A - 10A
  • MCIO 6
6b Scheda di sistema: Connettore MCIO 10 (MCIO10B)
  • B - 10B
  • MCIO 6
7 Scheda dello switch PCIe: Connettore MCIO 7 (MCIO7)7a Scheda di sistema: Connettore MCIO 6 (MCIO6A)
  • A - 6A
  • MCIO 7
7b Scheda di sistema: Connettore MCIO 6 (MCIO6B)
  • B - 6B
  • MCIO 7
8 Scheda dello switch PCIe: connettore MCIO 8 (MCIO8)
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

8a Scheda di sistema: connettore MCIO 7 (MCIO7B)
  • A - 7B
  • MCIO 8
8b Scheda di sistema: Connettore MCIO 7 (MCIO7A)
  • B - 7A
  • MCIO 8

Cavo di gestione GPU

Nota
  • Se necessario, applicare le etichette su entrambe le estremità dei cavi.
    1. Applicare la parte bianca dell'etichetta a un'estremità del cavo.
    2. Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.
    3. Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
    Figura 4. Applicazione dell'etichetta
    Label application
  • Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sotto il vassoio di elaborazione come illustrato di seguito.
  • La scheda dello switch PCIe è posizionata come illustrato di seguito. Quando si instradano i cavi mentre la scheda è estratta, la lunghezza effettiva del cavo richiesta sarà maggiore di quella mostrata nelle illustrazioni.
  • Al termine dell'instradamento, raggruppare i cavi con delle fascette. Vedere Raggruppamento dei cavi collegati alla scheda dello switch PCIe.

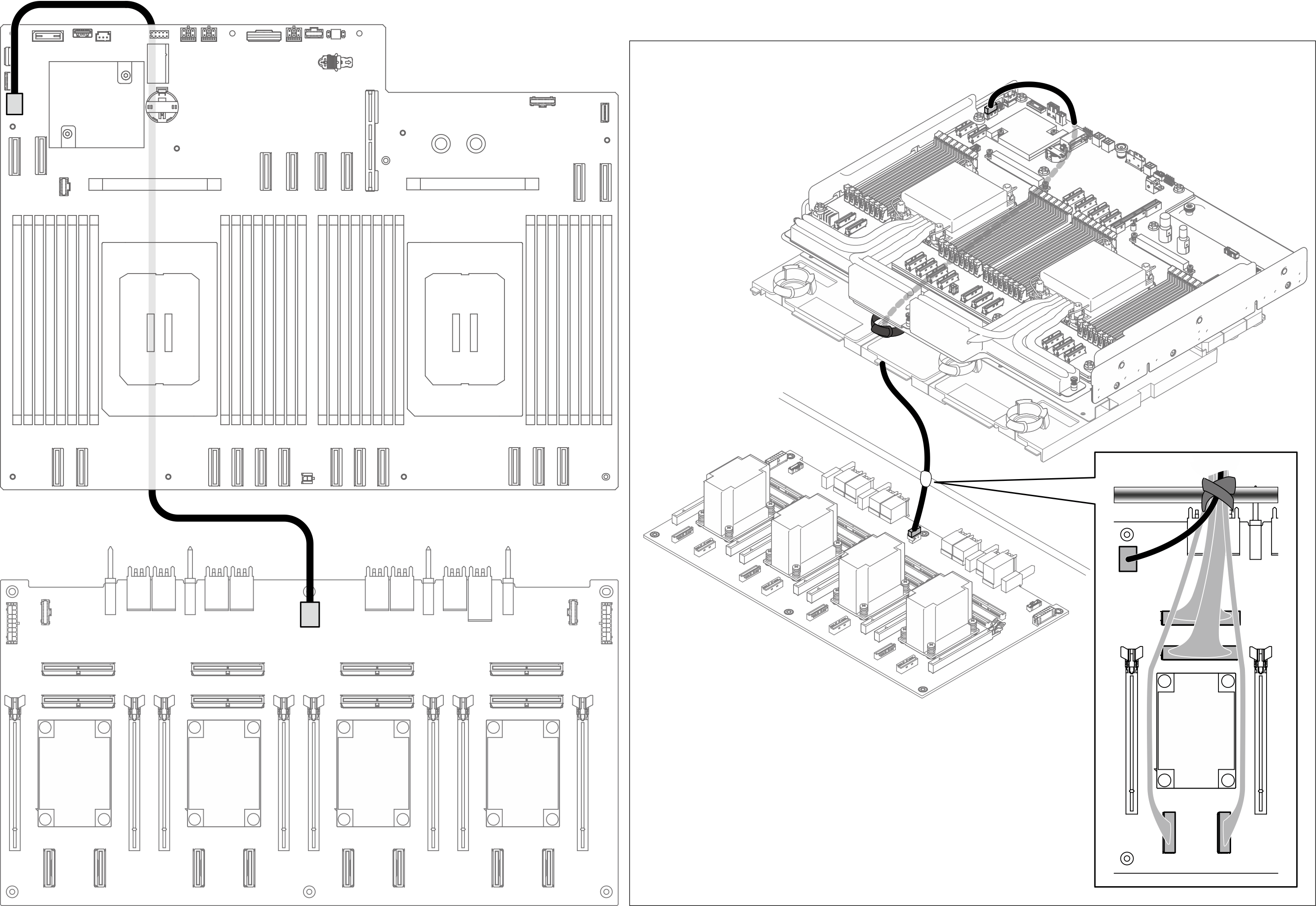

Figura 5. Instradamento dei cavi di gestione della GPU
GPU management cable routing
DaAEtichetta
1 Scheda dello switch PCIe: connettore di gestione della GPU (MGMT)1 Scheda di sistema: Connettore laterale dello switch PCIe (PCIE SW SIDEBAND)
  • PCIE SW SB
  • MGMT

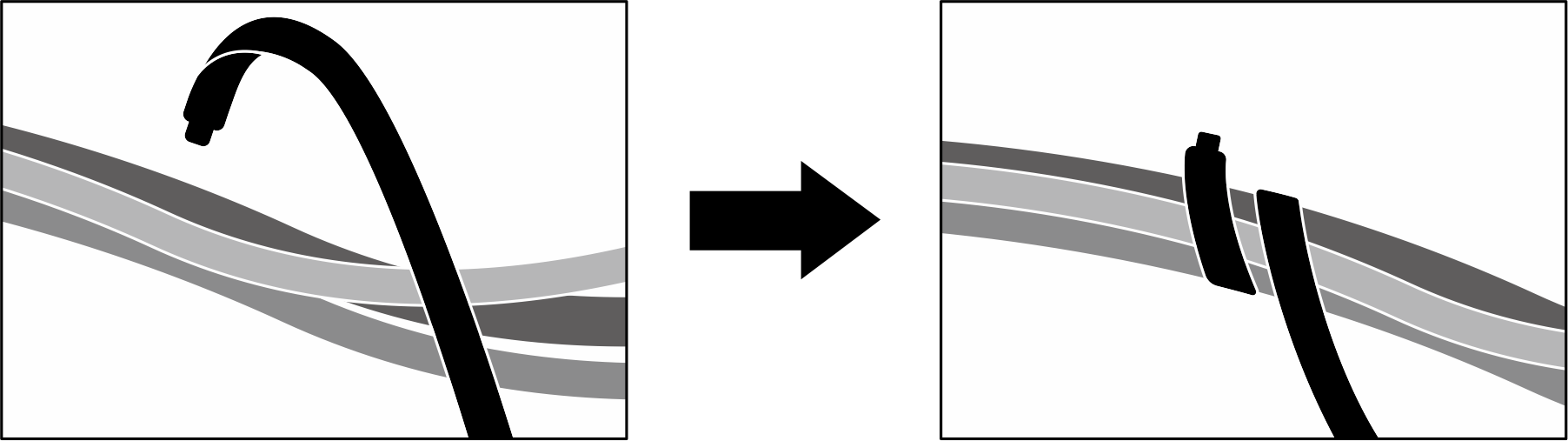

Raggruppamento dei cavi collegati alla scheda dello switch PCIe

  • Dividere i cavi collegati alla scheda dello switch PCIe in sei gruppi e fissarli con le fascette alla barra trasversale.
  • Tenere i cavi lontani dai dissipatori di calore della scheda dello switch PCIe.

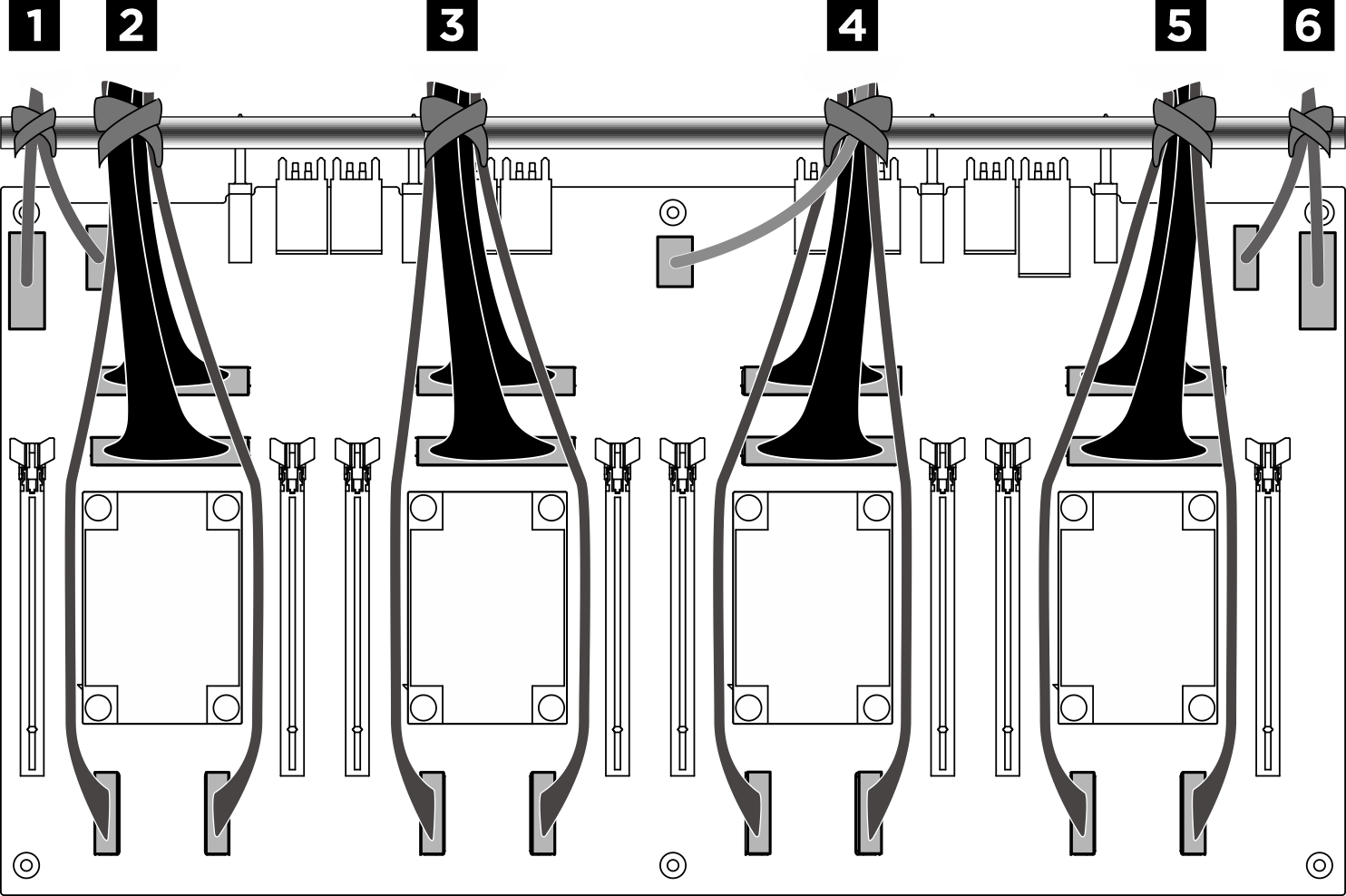

Figura 6. Fissaggio dei cavi con le fascette
Securing cables with cable ties
BundleCavoConnettore (sulla scheda dello switch PCIe)
1
Due cavi:
  • Un cavo di alimentazione della scheda dello switch PCIe
  • Un cavo laterale della scheda dello switch PCIe
  • Connettore di alimentazione della scheda di distribuzione dell'alimentazione 1 (PDB PWR1)
  • Connettore laterale della scheda di distribuzione dell'alimentazione 1 (PDB SB1)
2
Quattro cavi:
  • Due cavi di segnale del backplane 1
  • Due cavi di segnale della scheda dello switch PCIe
  • Connettore NVMe 1 (NVME1)
  • Connettore NVMe 2 (NVME2)
  • Connettore MCIO 1 (MCIO1)
  • Connettore MCIO 2 (MCIO2)
3
Quattro cavi:
  • Due cavi di segnale del backplane 1
  • Due cavi di segnale della scheda dello switch PCIe
  • Connettore NVMe 3 (NVME3)
  • Connettore NVMe 4 (NVME4)
  • Connettore MCIO 3 (MCIO3)
  • Connettore MCIO 4 (MCIO4)
4
Cinque cavi:
  • Un cavo di gestione della GPU
  • Due cavi di segnale del backplane 2
  • Due cavi di segnale della scheda dello switch PCIe
  • Connettore di gestione GPU (MGMT)
  • Connettore NVMe 5 (NVME5)
  • Connettore NVMe 6 (NVME6)
  • Connettore MCIO 5 (MCIO5)
  • Connettore MCIO 6 (MCIO6)
5
Quattro cavi:
  • Due cavi di segnale del backplane 2
  • Due cavi di segnale della scheda dello switch PCIe
  • Connettore NVMe 7 (NVME7)
  • Connettore NVMe 8 (NVME8)
  • Connettore MCIO 7 (MCIO7)
  • Connettore MCIO 8 (MCIO8)
6
Due cavi:
  • Un cavo di alimentazione della scheda dello switch PCIe
  • Un cavo laterale della scheda dello switch PCIe
  • Connettore di alimentazione della scheda di distribuzione dell'alimentazione 2 (PDB PWR2)
  • Connettore laterale della scheda di distribuzione dell'alimentazione 2 (PDB SB2)
