Instradamento dei cavi delle schede verticali PCIe
Utilizzare questa sezione per comprendere l'instradamento dei cavi per le schede verticali PCIe.
Nota
- Se necessario, applicare le etichette su entrambe le estremità dei cavi.
Applicare la parte bianca dell'etichetta a un'estremità del cavo.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.- Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
Figura 1. Applicazione dell'etichetta
- Instradare i cavi di alimentazione sotto il vassoio di elaborazione come illustrato di seguito.
- Instradare i cavi di segnale sulla scheda di sistema come illustrato di seguito.
- Per l'instradamento dei cavi di alimentazione per gli adattatori DPU, vedere Instradamento dei cavi di alimentazione per gli adattatori DPU.
Instradamento dei cavi delle schede verticali PCIe

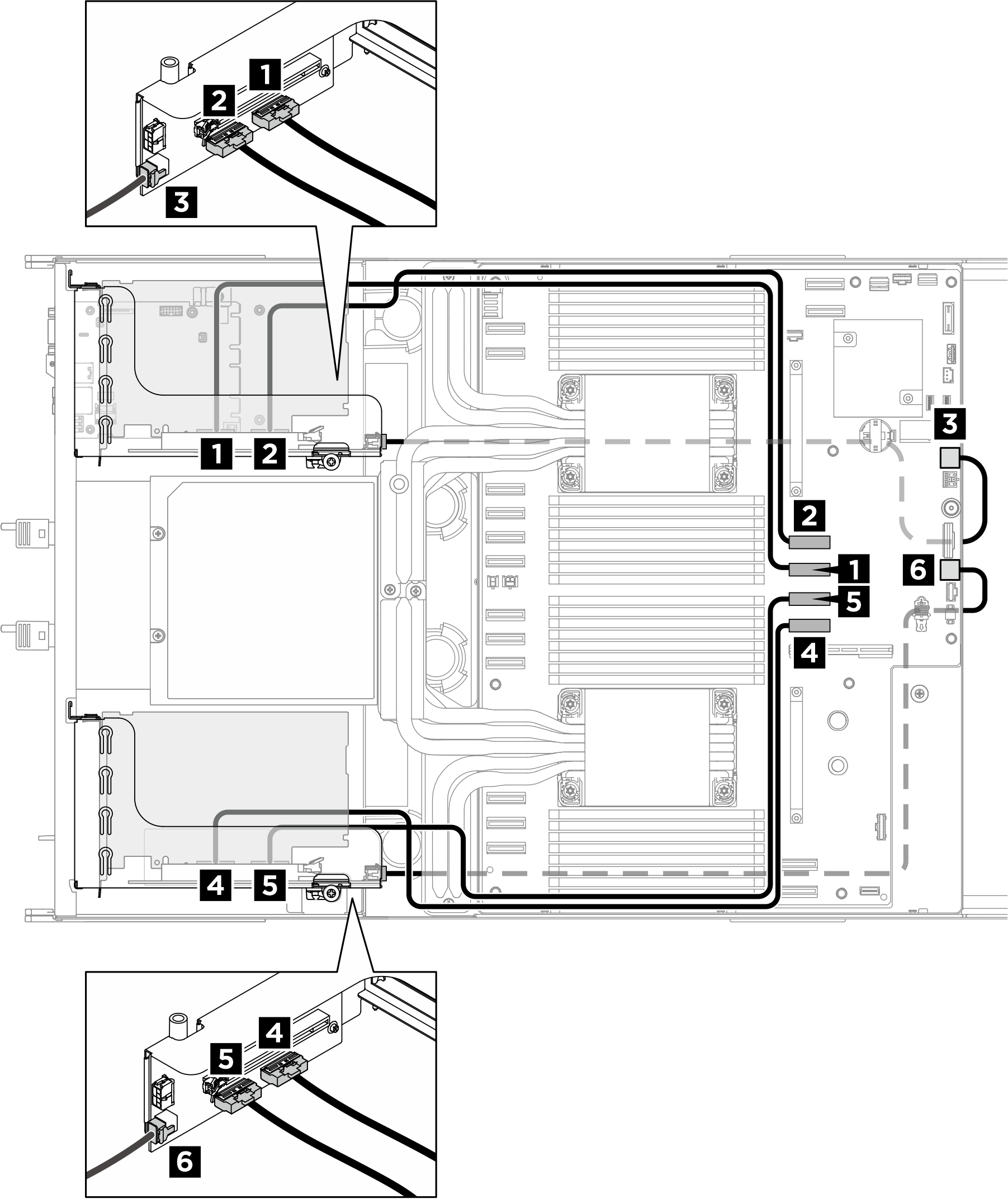

Figura 2. Instradamento dei cavi delle schede verticali PCIe
| Da | A | Etichetta |
|---|---|---|
| 1 Connettore di segnale della scheda verticale PCIe 2 (MCIO 2) | 2 Scheda di sistema: connettori di segnale della scheda verticale PCIe 2 (MCIO4A) |
|
| 2 Connettore di segnale della scheda verticale PCIe 2 (MCIO 1) | 1 Scheda di sistema: connettori di segnale della scheda verticale PCIe 2 (MCIO4B) |
|
| 3 Connettore di alimentazione della scheda verticale PCIe 2 (RISER PWR) | 3 Scheda di sistema: connettore laterale e di alimentazione della scheda verticale PCIe 2 (BP PWR/SIG 2) |
|
| 4 Connettore di segnale della scheda verticale PCIe 1 (MCIO 2) | 5 Scheda di sistema: connettori di segnale della scheda verticale PCIe 1 (MCIO8B) |
|
| 5 Connettore di segnale della scheda verticale PCIe 1 (MCIO 1) | 4 Scheda di sistema: connettori di segnale della scheda verticale PCIe 1 (MCIO8A) |
|
| 6 Connettore di alimentazione della scheda verticale PCIe 1 (RISER PWR) | 6 Scheda di sistema: connettore laterale e di alimentazione della scheda verticale PCIe 1 (BP PWR/SIG 3) |
|
