Disposición de cables de la expansión PCIe
Use esta sección para comprender la disposición de los cables para las tarjetas de expansión PCIe.
Nota
- Si es necesario, pegue las etiquetas en ambos extremos de los cables.
Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.- Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.

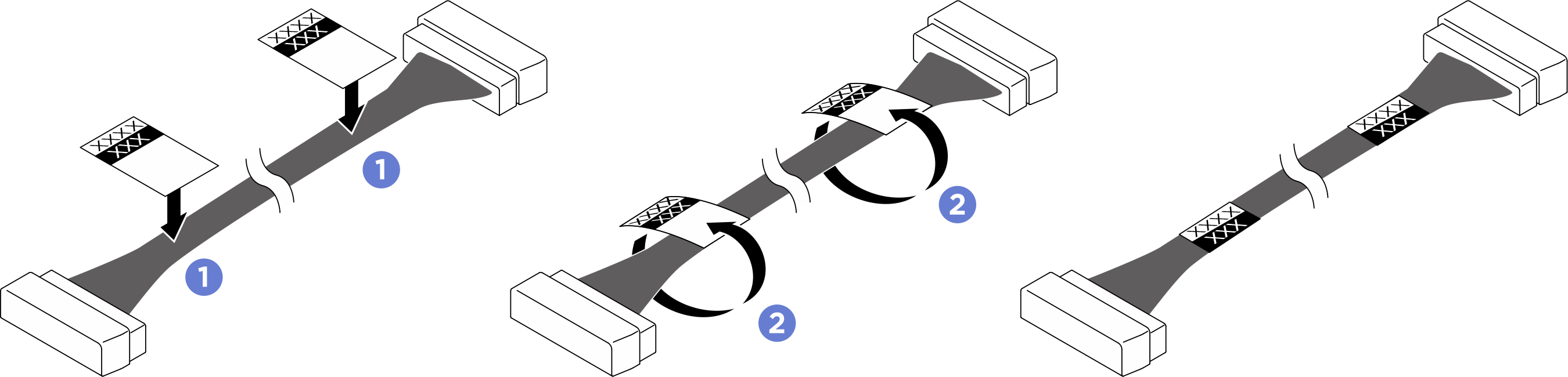

Figura 1. Aplicación de la etiqueta
- Pase los cables de alimentación por debajo de la bandeja de computación tal como se muestra a continuación.
- Pase los cables de señal sobre la placa del sistema tal como se muestra a continuación.
- Para conocer la disposición de los cables de alimentación del adaptador de DPU, consulte Disposición de los cables de alimentación del adaptador de DPU.
Disposición de cables de la expansión PCIe

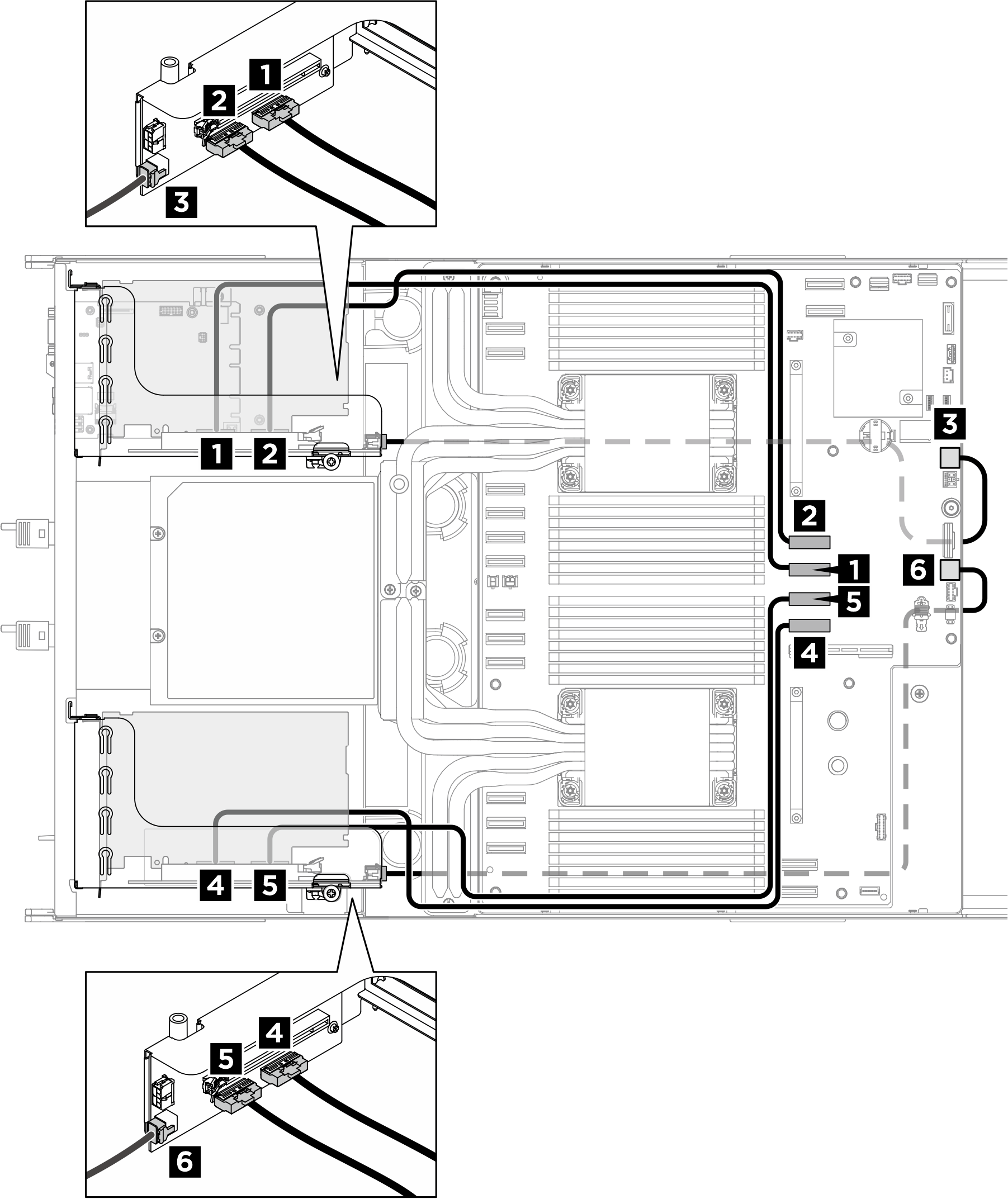

Figura 2. Disposición de cables de la expansión PCIe
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Conector de señal de la tarjeta de expansión PCIe 2 (MCIO 2) | 2 Placa del sistema: conectores de señal de la tarjeta de expansión PCIe 2 (MCIO4A) |
|
| 2 Conector de señal de la tarjeta de expansión PCIe 2 (MCIO 1) | 1 Placa del sistema: conectores de señal de la tarjeta de expansión PCIe 2 (MCIO4B) |
|
| 3 Conector de alimentación de la tarjeta de expansión PCIe 2 (RISER PWR) | 3 Placa del sistema: conector de banda lateral y de alimentación de la tarjeta PCIe 2 (BP PWR/SIG 2) |
|
| 4 Conector de señal de la tarjeta de expansión PCIe 1 (MCIO 2) | 5 Placa del sistema. conectores de señal de la tarjeta de expansión PCIe 1 (MCIO8B) |
|
| 5 Conector de señal de la tarjeta de expansión PCIe 1 (MCIO 1) | 4 Placa del sistema. conectores de señal de la tarjeta de expansión PCIe 1 (MCIO8A) |
|
| 6 Conector de alimentación de la tarjeta de expansión PCIe 1 (RISER PWR) | 6 Placa del sistema: conector de banda lateral y de alimentación de la tarjeta PCIe 1 (BP PWR/SIG 3) |
|
