Disposición de los cables del panel de diagnóstico integrado

Utilice esta sección para comprender la disposición de los cables para el panel de diagnóstico integrado.

Nota

• Si es necesario, pegue las etiquetas al extremo del cable que se conecta a la placa del sistema.
  1. Pegue la parte del espacio en blanco de la etiqueta.
  2. Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.

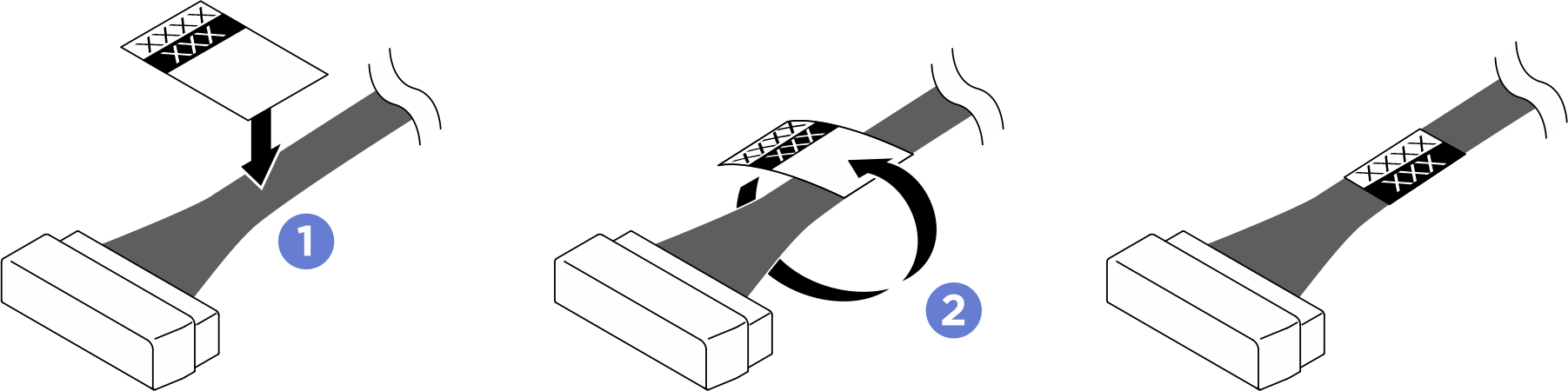

  Figura 1. Aplicación de la etiqueta


• Pase el cable por el soporte de cables y el conjunto del deflector y, a continuación, páselo por la placa del sistema tal como se muestra a continuación.

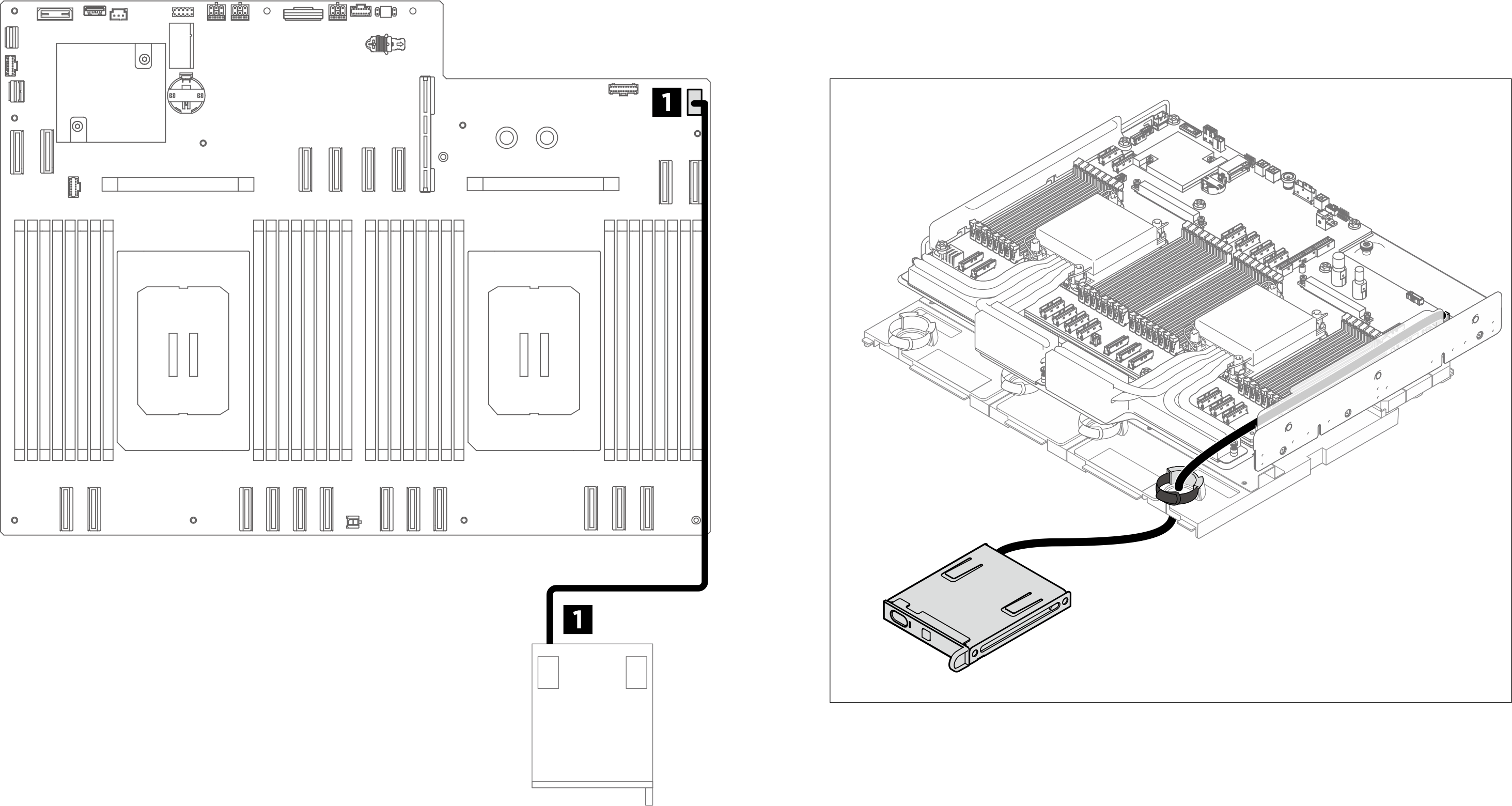

Figura 2. Disposición de los cables del panel de diagnóstico integrado

Desde	Hasta	Etiqueta
1 Cable del panel de diagnóstico integrado	1 Placa del sistema: conector del panel de diagnóstico integrado (FRONT IO2)	FRONT IO2 PONG
