整合式診斷面板纜線佈線

請參閱本節以了解整合式診斷面板的纜線佈線。

註

• 如有需要，將標籤貼在連接到主機板的電纜末端。
  1. 貼上標籤的空白部分。
  2. 將標籤纏繞在纜線上並貼在空白部分。

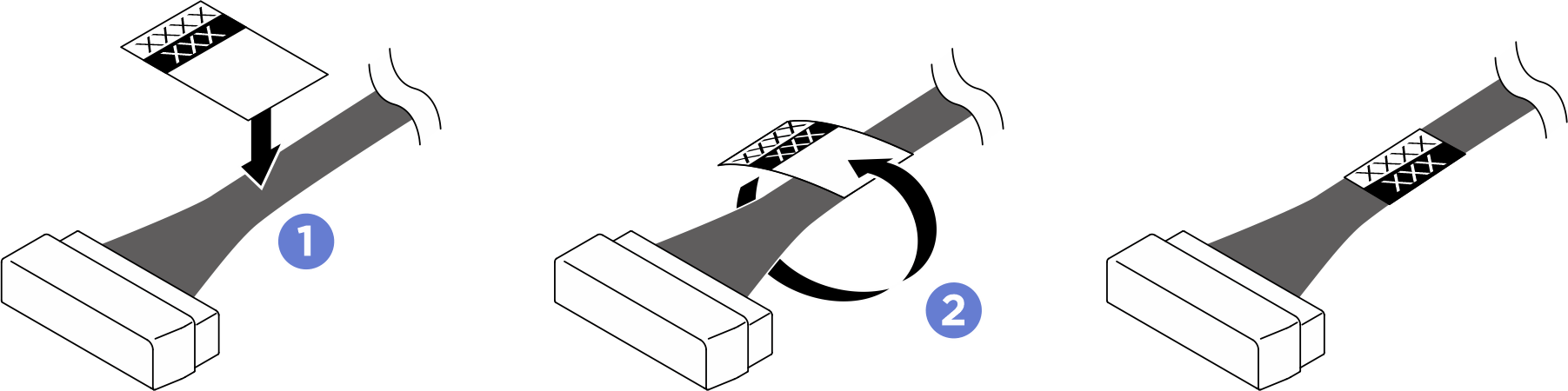

  圖 1. 黏貼標籤


• 將電纜穿過電纜固定器和擋板組件，然後沿著主機板上方布線，如下圖所示。

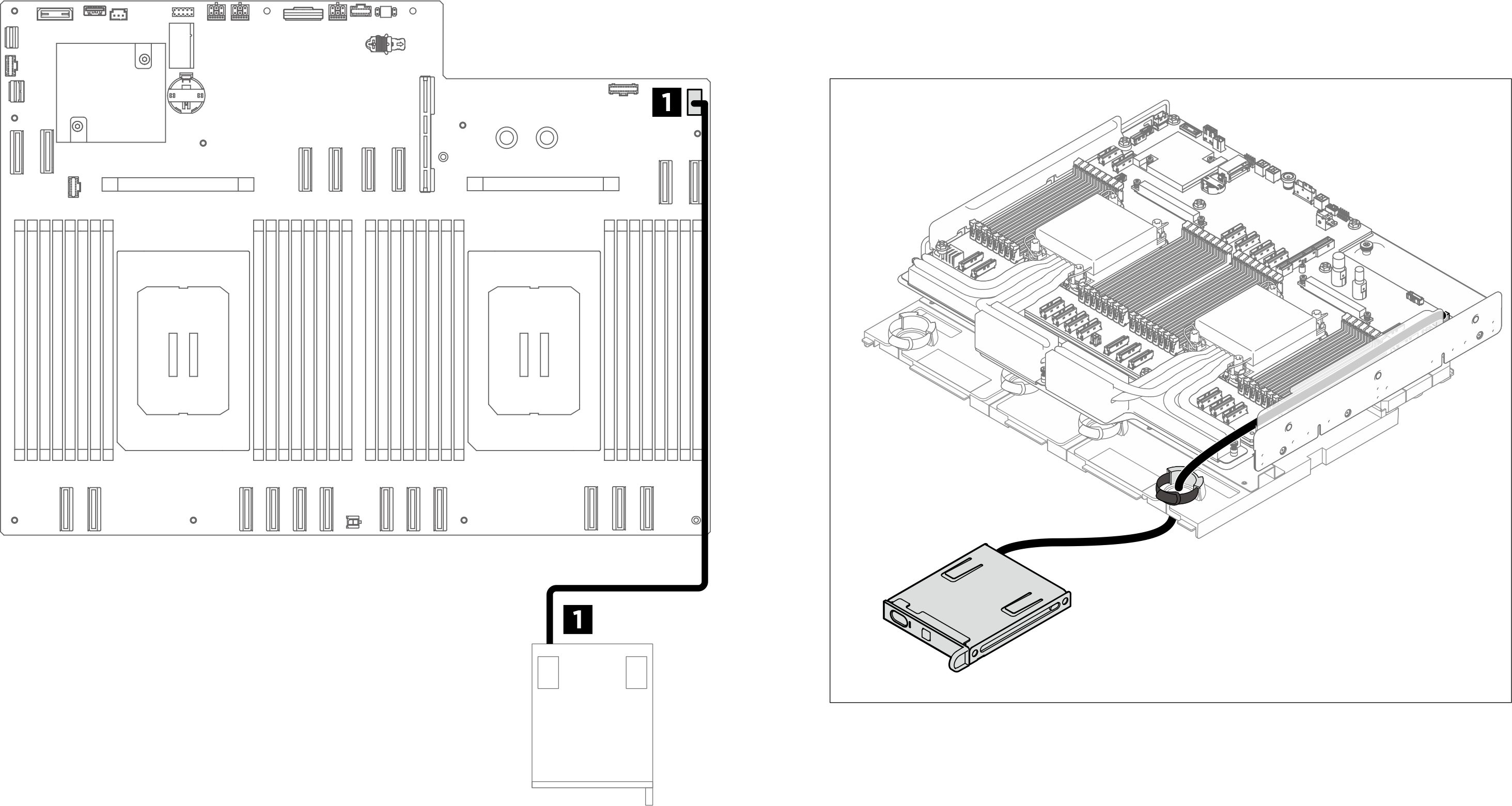

圖 2. 整合式診斷面板纜線佈線

從	到	標籤
1 整合式診斷面板電纜	1 主機板：整合式診斷面板連接器 (FRONT IO2)	FRONT IO2 PONG
