後部輔助風扇纜線佈線
使用本節瞭解後部輔助風扇的纜線佈線。
註
將綠色電纜連接到電源配送板上的以下兩個接頭。
- 風扇 19 電源接頭 (PUMP2)
- 風扇 17 電源接頭 (PUMP5)

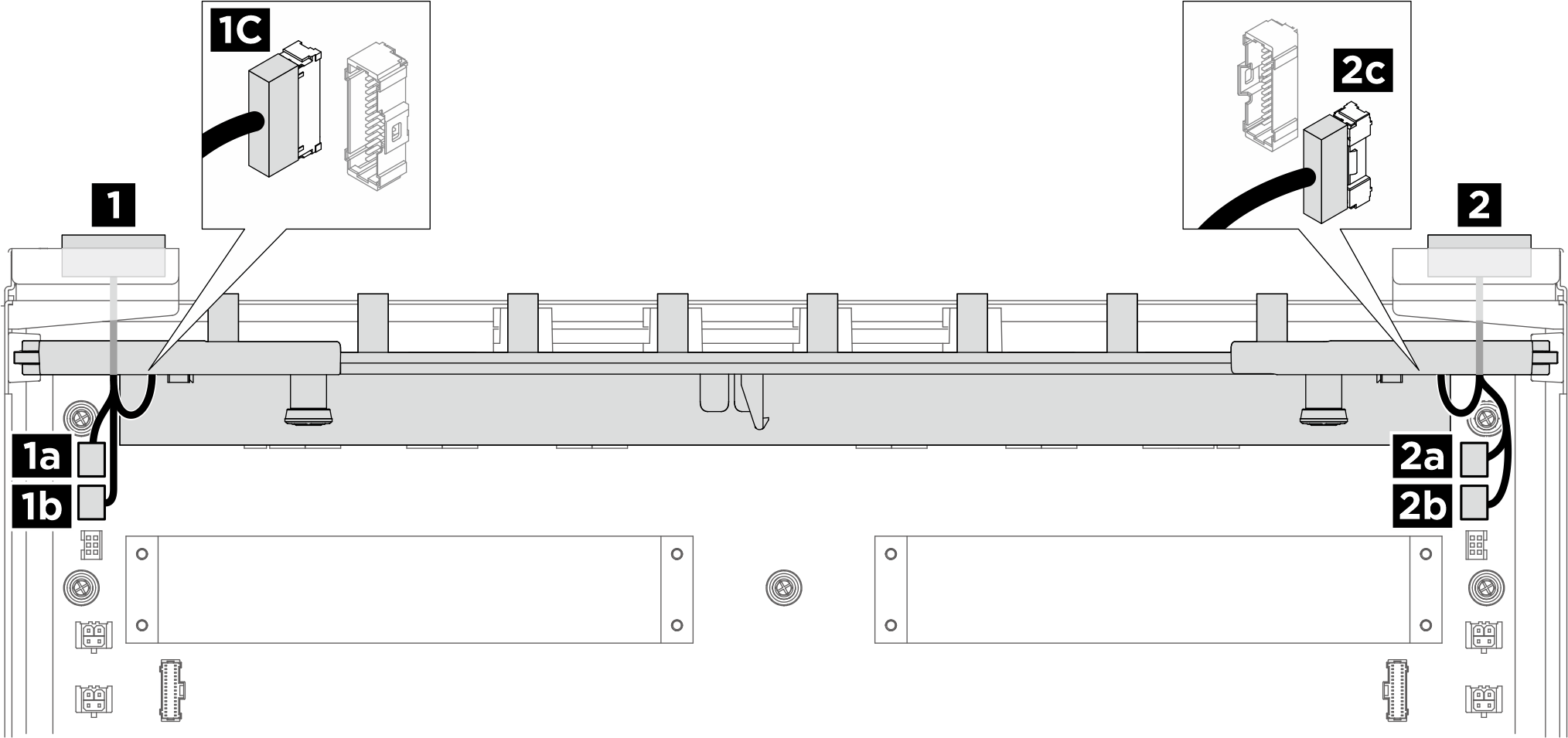

圖 1. 後部輔助風扇纜線佈線
| 從 | 到 |
|---|---|
| 1 18、19 號風扇電纜 | 1a 電源配送板：風扇 19 電源及信號接頭（PUMP1）（黑色電纜） |
| 1b 電源配送板：風扇 19 電源接頭（PUMP2）（綠色電纜） | |
| 1c PSU 轉插卡：風扇 18 電源和信號接頭 (FAN2 LEAK2) | |
| 2 16、17 號風扇電纜 | 2a 電源配送板：風扇 17 電源和信號接頭（PUMP4）（黑色電纜） |
| 2b 電源配送板：風扇 17 電源接頭（PUMP5）（綠色電纜） | |
| 2c PSU 轉插卡：16 號風扇電源和信號接頭（FAN1 LEAK1） |
