Instradamento dei cavi delle ventole ausiliarie posteriori

Utilizzare questa sezione per comprendere l'instradamento dei cavi per le ventole ausiliarie posteriori.

Nota

Collegare i cavi verdi ai due connettori seguenti sulla scheda di distribuzione dell'alimentazione.

• Connettore di alimentazione della ventola 19 (PUMP2)
• Connettore di alimentazione della ventola 17 (PUMP5)

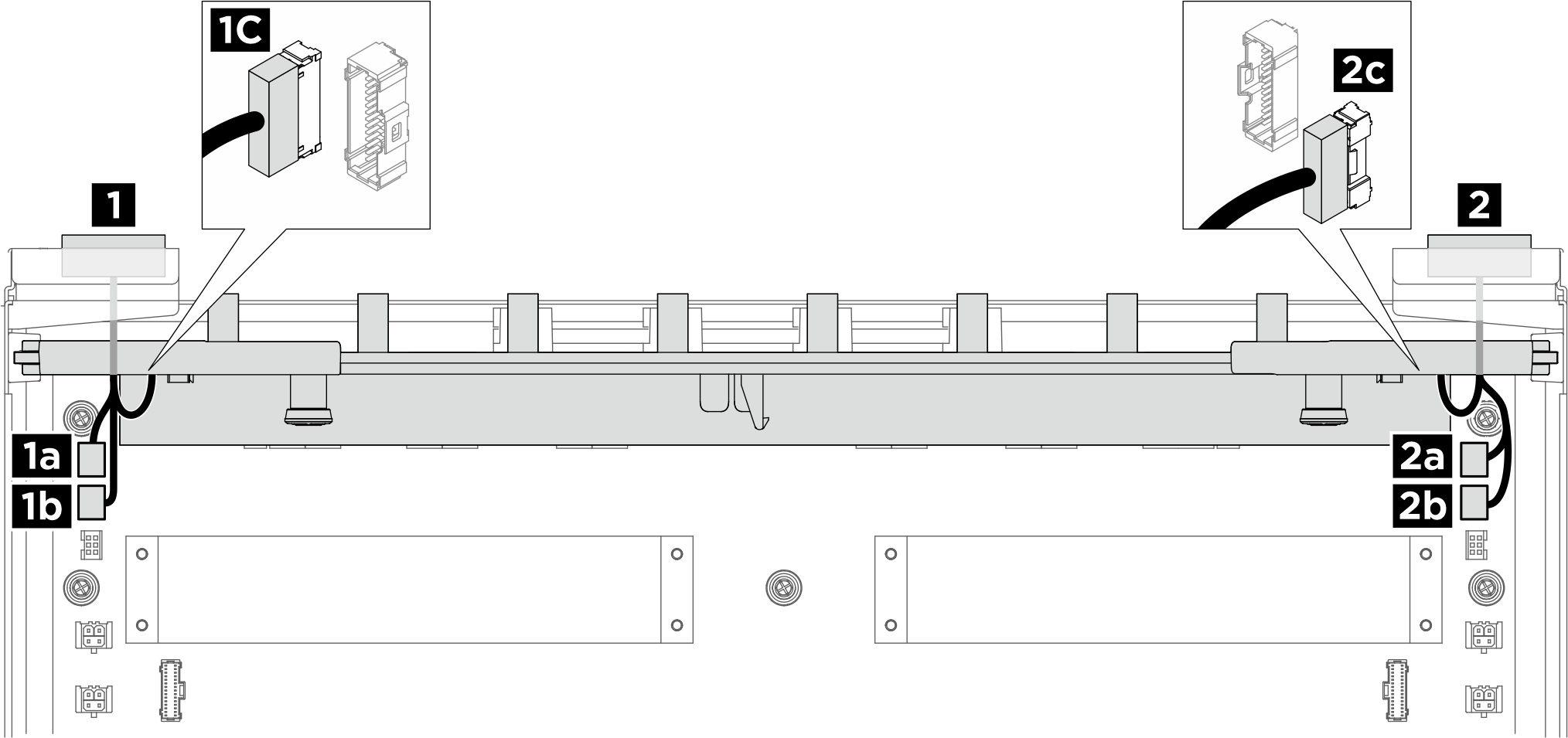

Figura 1. Instradamento dei cavi delle ventole ausiliarie posteriori

Da	A
1 Cavo delle ventole 18 e 19	1a Scheda di distribuzione dell'alimentazione: connettore di alimentazione e segnale della ventola 19 (PUMP1) (cavo nero)
	1b Scheda di distribuzione dell'alimentazione: connettore di alimentazione della ventola 19 (PUMP2) (cavo verde)
	1c Interposer PSU: connettore di alimentazione e segnale della ventola 18 (FAN2 LEAK2)
2 Cavo delle ventole 16 e 17	2a Scheda di distribuzione dell'alimentazione: connettore di alimentazione e segnale della ventola 17 (PUMP4) (cavo nero)
	2b Scheda di distribuzione dell'alimentazione : connettore di alimentazione della ventola 17 (PUMP5) (cavo verde)
	2c Interposer PSU: connettore di alimentazione e segnale della ventola 16 (FAN1 LEAK1)
