Instradamento del cavo del pannello di diagnostica integrato

Utilizzare questa sezione per comprendere l'instradamento dei cavi per il pannello di diagnostica integrato.

Nota
  • Se necessario, applicare le etichette all'estremità del cavo di collegamento alla scheda di sistema.
    1. Applicare la parte bianca dell'etichetta.
    2. Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.

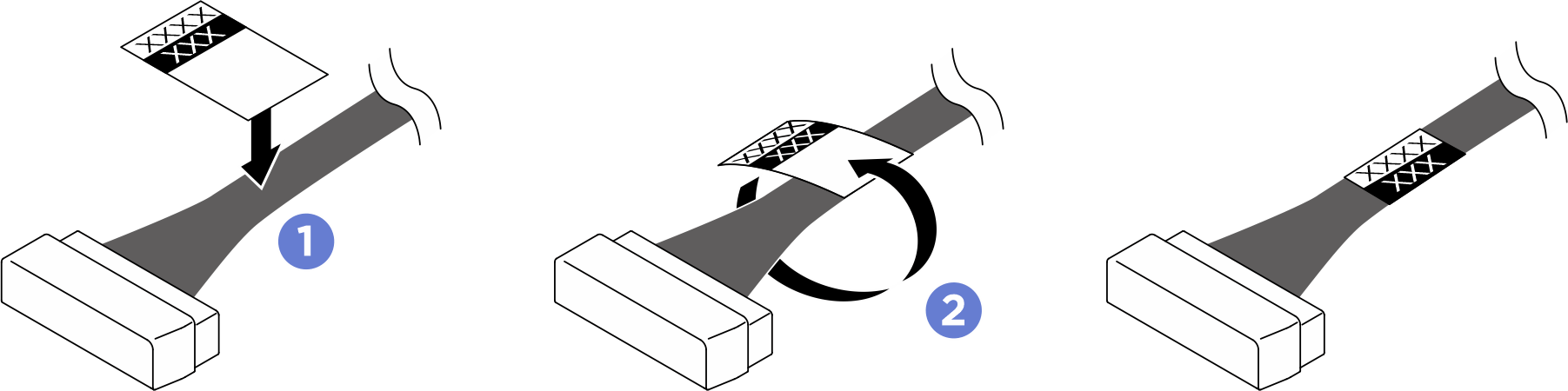

    Figura 1. Applicazione dell'etichetta
    Label application
  • Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sulla scheda di sistema come illustrato di seguito.

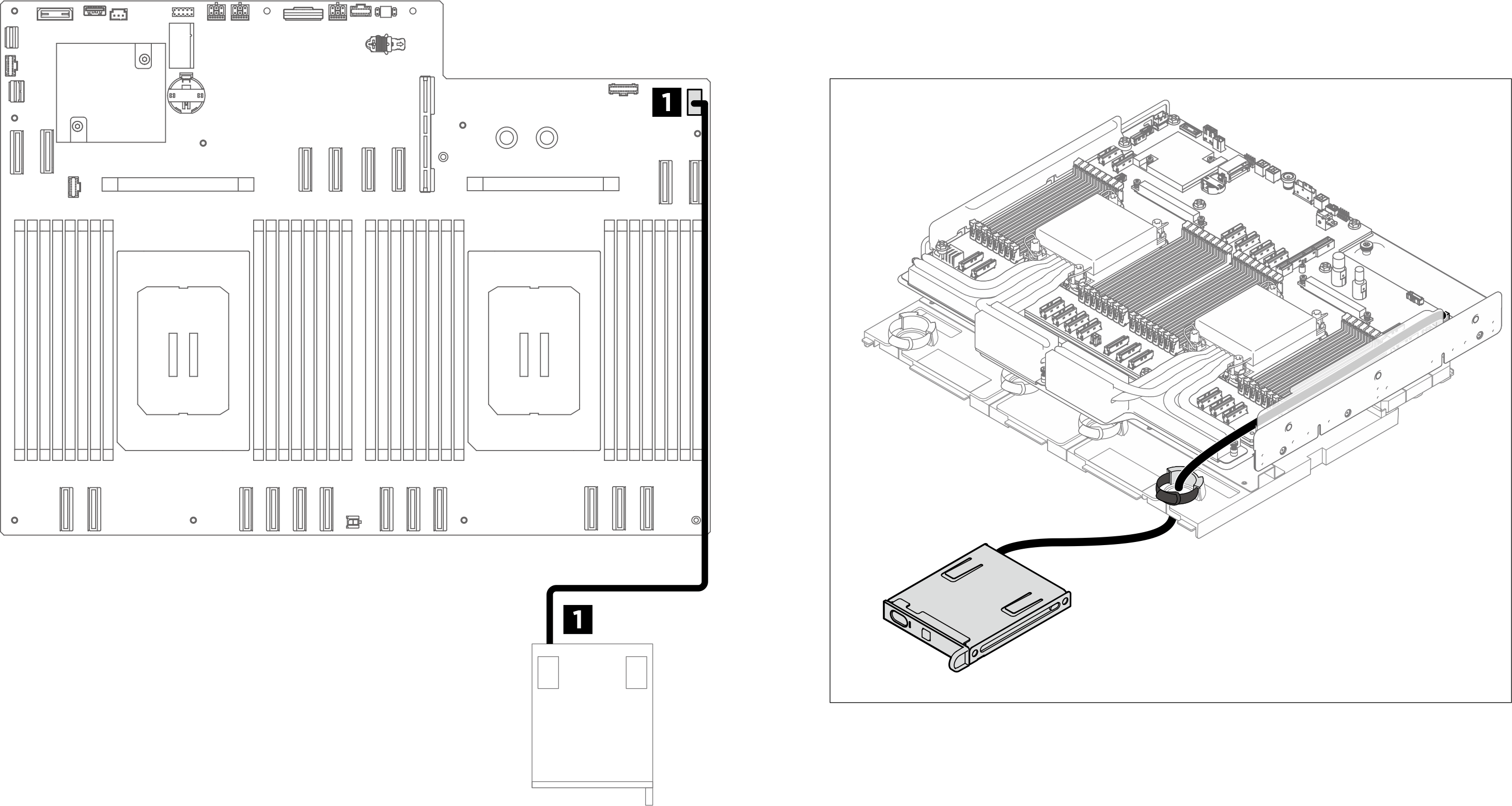

Figura 2. Instradamento del cavo del pannello di diagnostica integrato
Integrated diagnostics panel cable routing
DaAEtichetta
1 Cavo del pannello di diagnostica integrato1 Scheda di sistema: connettore del pannello di diagnostica integrato (FRONT IO2)
  • FRONT IO2
  • PONG
