Kabelführung der integrierten Diagnoseanzeige
Verwenden Sie diesen Abschnitt, um sich über die Kabelführung für die integrierte Diagnoseanzeige zu informieren.
Anmerkung

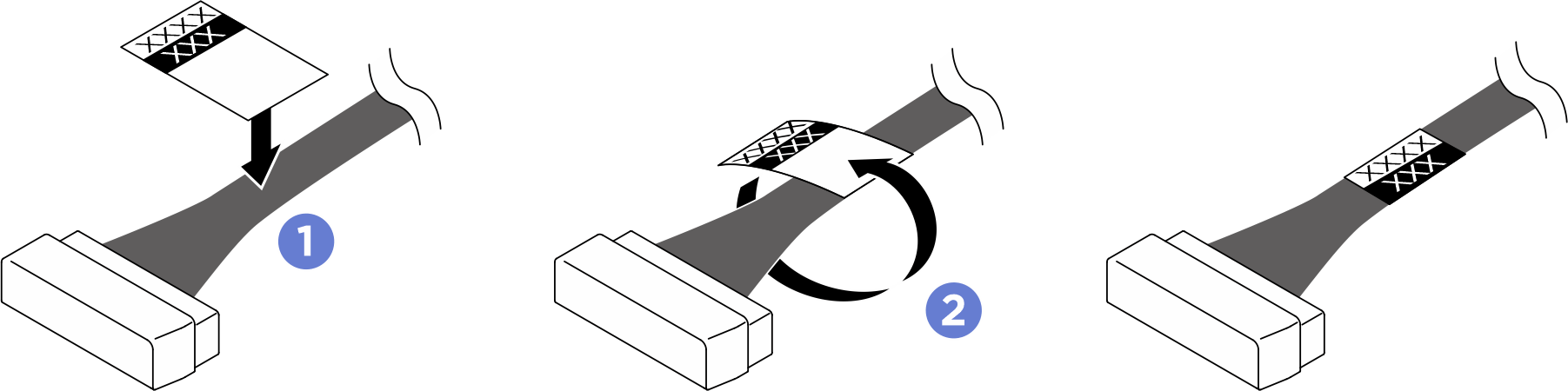

- Bringen Sie gegebenenfalls die Etiketten am Ende des Kabels an, das mit der Systemplatine verbunden ist.
Bringen Sie den leeren Teil des Etiketts an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
Abbildung 1. Anbringen des Etiketts - Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt über die Systemplatine.
Abbildung 2. Kabelführung der integrierten Diagnoseanzeige


Vom | Zu | Etikett |
---|---|---|
1 Kabel der integrierten Diagnoseanzeige | 1 Systemplatine: Anschluss für die integrierte Diagnoseanzeige (FRONT IO2) |
|
