Kabelführung für Lüfterplatine
In diesem Abschnitt wird die Kabelführung für die vordere oder hintere Lüfterplatine beschrieben.
Anmerkung
Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.- Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.
Abbildung 1. Anbringen des Etiketts
Wählen Sie je nach Position der Lüfterplatine den entsprechenden Kabelführungsplan aus:
Vordere Lüfterplatine
Anmerkung
Führen Sie das Kabel unter dem mittigen Wärmerohr hindurch und anschließend über die Systemplatine, wie unten dargestellt.

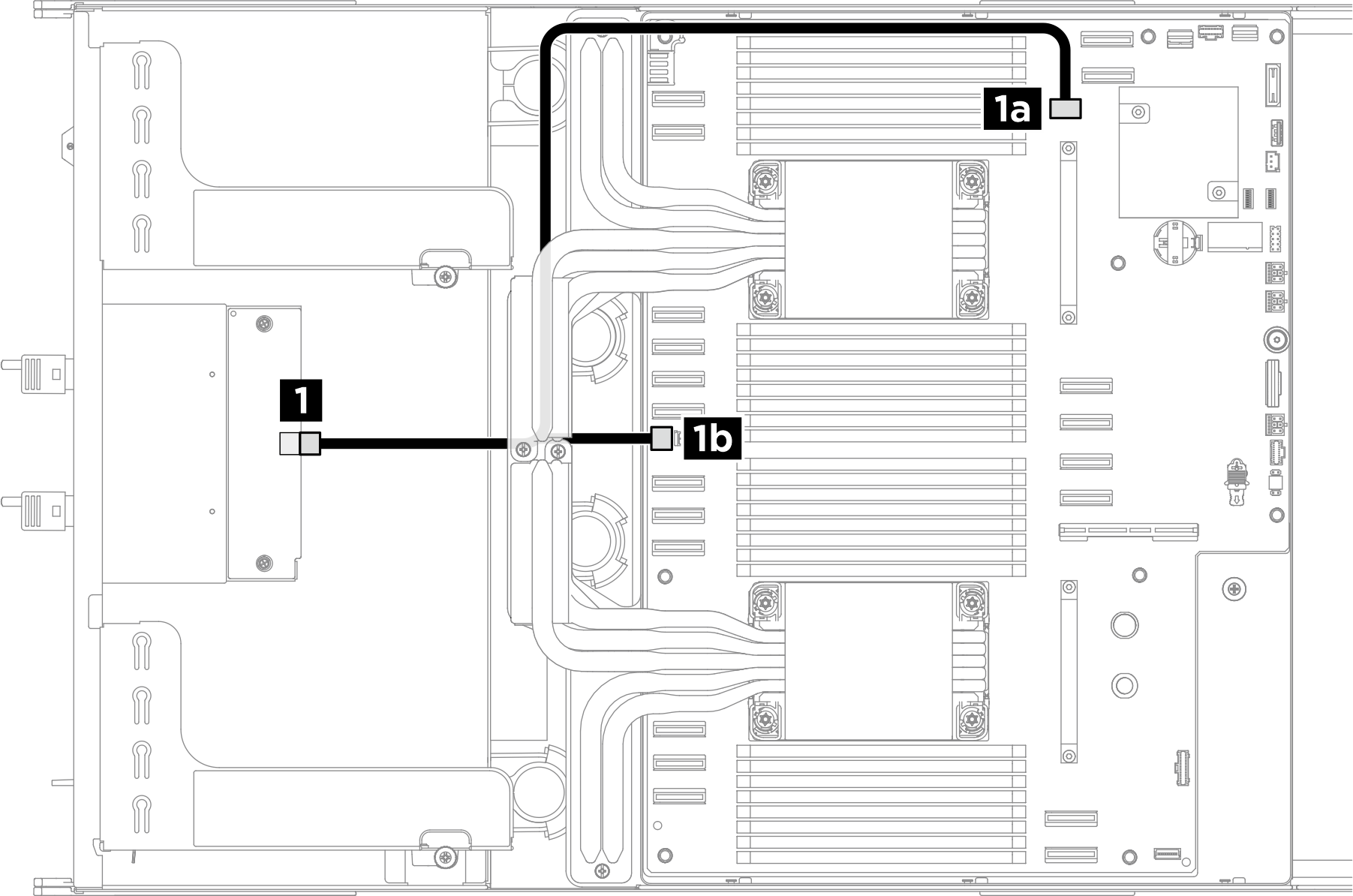

Abbildung 2. Kabelführung für vordere Lüfterplatine
| Vom | Zu | Etikett |
|---|---|---|
| 1 Front-Lüfterplatine: Netzteilanschluss | 1a Systemplatine: Signalanschluss für Lüfterplatine an der Vorderseite (BOT FAN BOARD) | – |
| 1b Systemplatine: Netzteilanschluss der Front-Lüfterplatine (REAR IO PWR) |
Hintere obere Lüfterplatine
Anmerkung
- Schließen Sie das grüne Kabel am Signalanschluss der hinteren oberen Lüfterplatine (F-FAN PWR) an, die sich auf der Stromversorgungsplatine befindet.
- Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt unter dem Einbaurahmen.

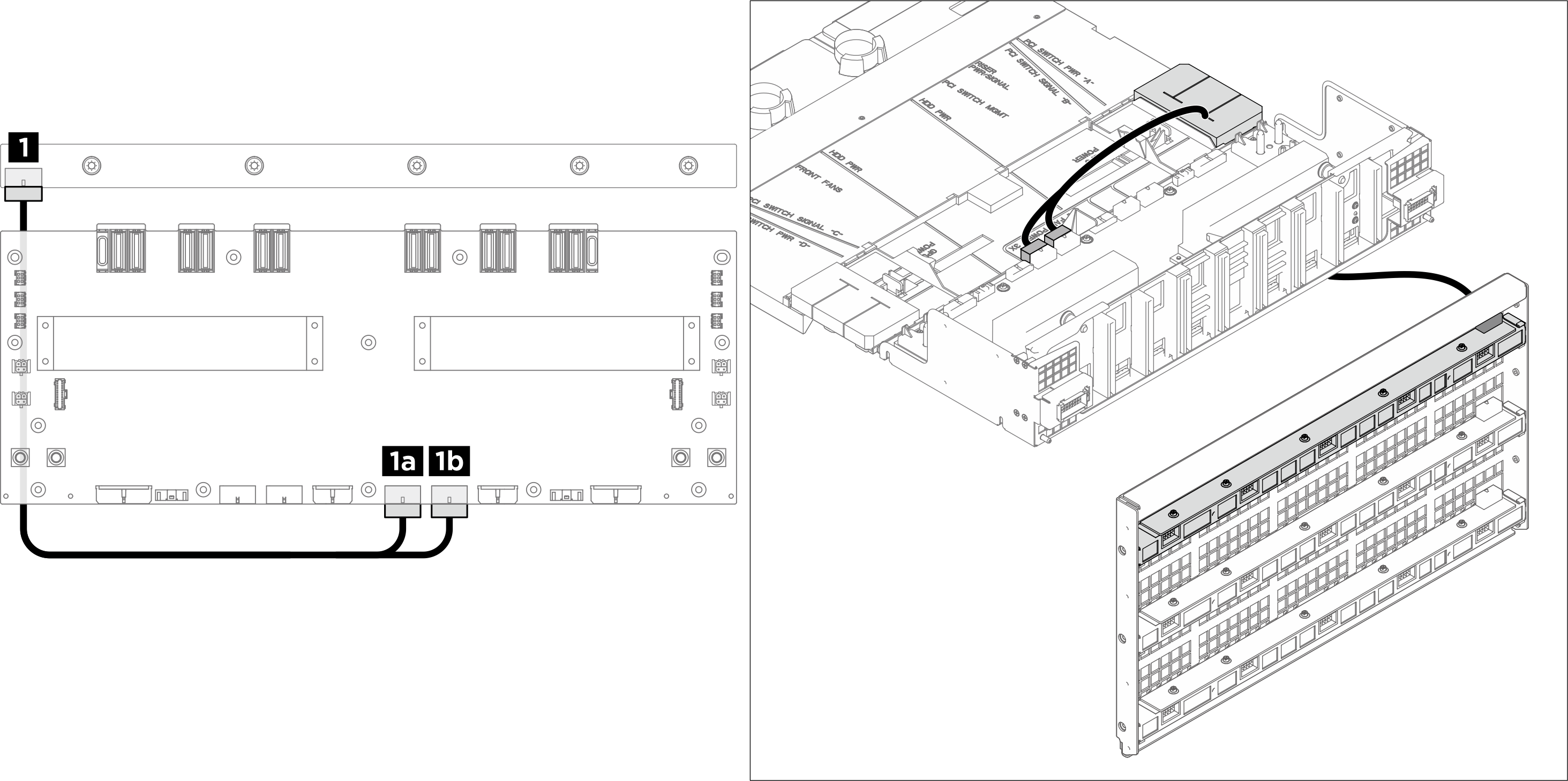

Abbildung 3. Kabelführung der hinteren oberen Lüfterplatine
| Vom | Zu | Etikett |
|---|---|---|
| 1 Hintere obere Lüfterplatine: Netzteilanschluss | 1a Stromversorgungsplatine: Netzteilanschluss der hinteren oberen Lüfterplatine (RADIATOR FAN) (schwarzes Kabel) |
|
| 1b Stromversorgungsplatine: Signalanschluss der hinteren oberen Lüfterplatine (F-FAN PWR) (grünes Kabel) |
|
Hintere mittlere Lüfterplatine
Anmerkung
Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt unter dem Einbaurahmen.

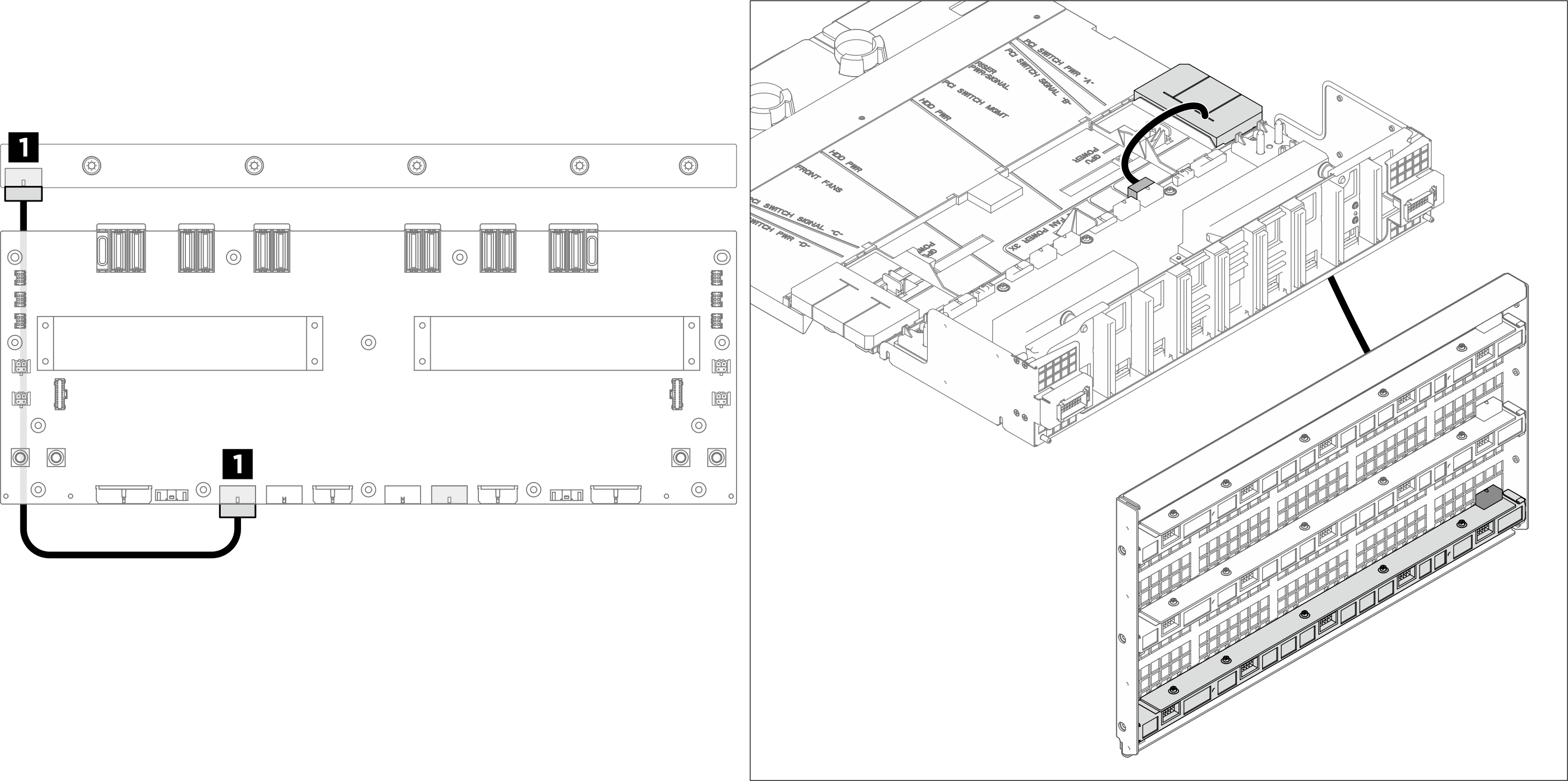

Abbildung 4. Kabelführung der hinteren mittleren Lüfterplatine
| Vom | Zu | Etikett |
|---|---|---|
| 1 Hintere mittlere Lüfterplatine: Netzteilanschluss | 1 Stromversorgungsplatine: Netzteilanschluss der hinteren mittleren Lüfterplatine (R-FAN PWR2) |
|
Hintere untere Lüfterplatine
Anmerkung
Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt unter dem Einbaurahmen.
Abbildung 5. Kabelführung für hintere untere Lüfterplatine
| Vom | Zu | Etikett |
|---|---|---|
| 1 Hintere untere Lüfterplatine: Netzteilanschluss | 1 Stromversorgungsplatine: Netzteilanschluss der hinteren unteren Lüfterplatine (R-FAN PWR1) |
|
