Cheminement des câbles de la carte de contrôleur de ventilation
Cette section décrit le cheminement des câbles pour la carte de contrôleur de ventilation avant ou arrière.
Remarque
Si nécessaire, fixez les étiquettes aux deux extrémités des câbles.
Fixez la partie d’espace blanc de l’étiquette à une extrémité du câble.
Enroulez l’étiquette autour du câble et fixez-la sur la partie d’espace blanc.- Répétez cette étape pour fixer l’autre étiquette à l’extrémité opposée du câble.

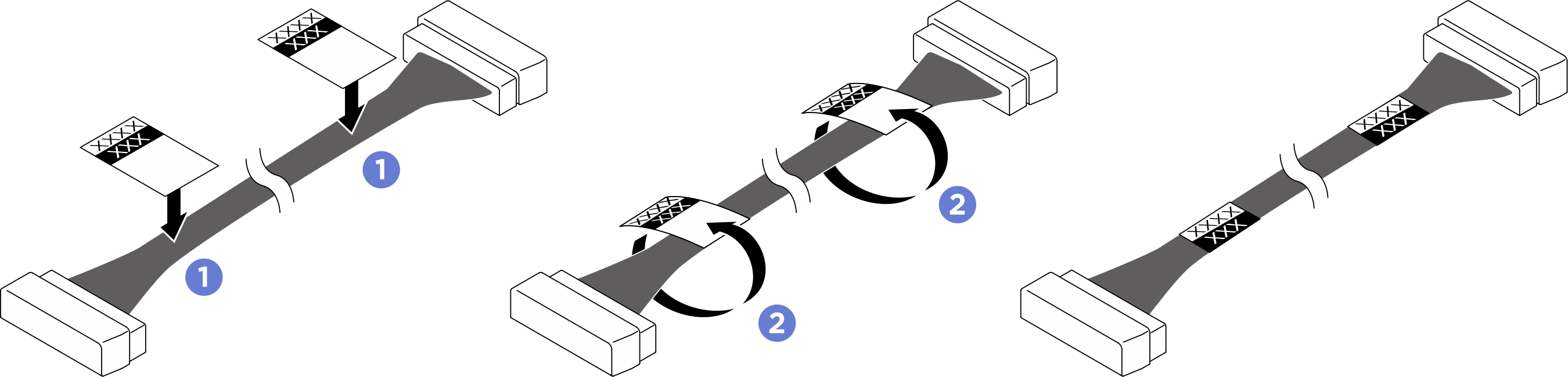

Figure 1. Application des étiquettes
En fonction de l’emplacement de la carte de contrôleur de ventilation, sélectionnez le plan de cheminement correspondant :
Carte de contrôleur de ventilation avant
Remarque
Faites passer le câble sous le caloduc au centre. Ensuite, acheminez-le par-dessus la carte mère, comme illustré ci-dessous.

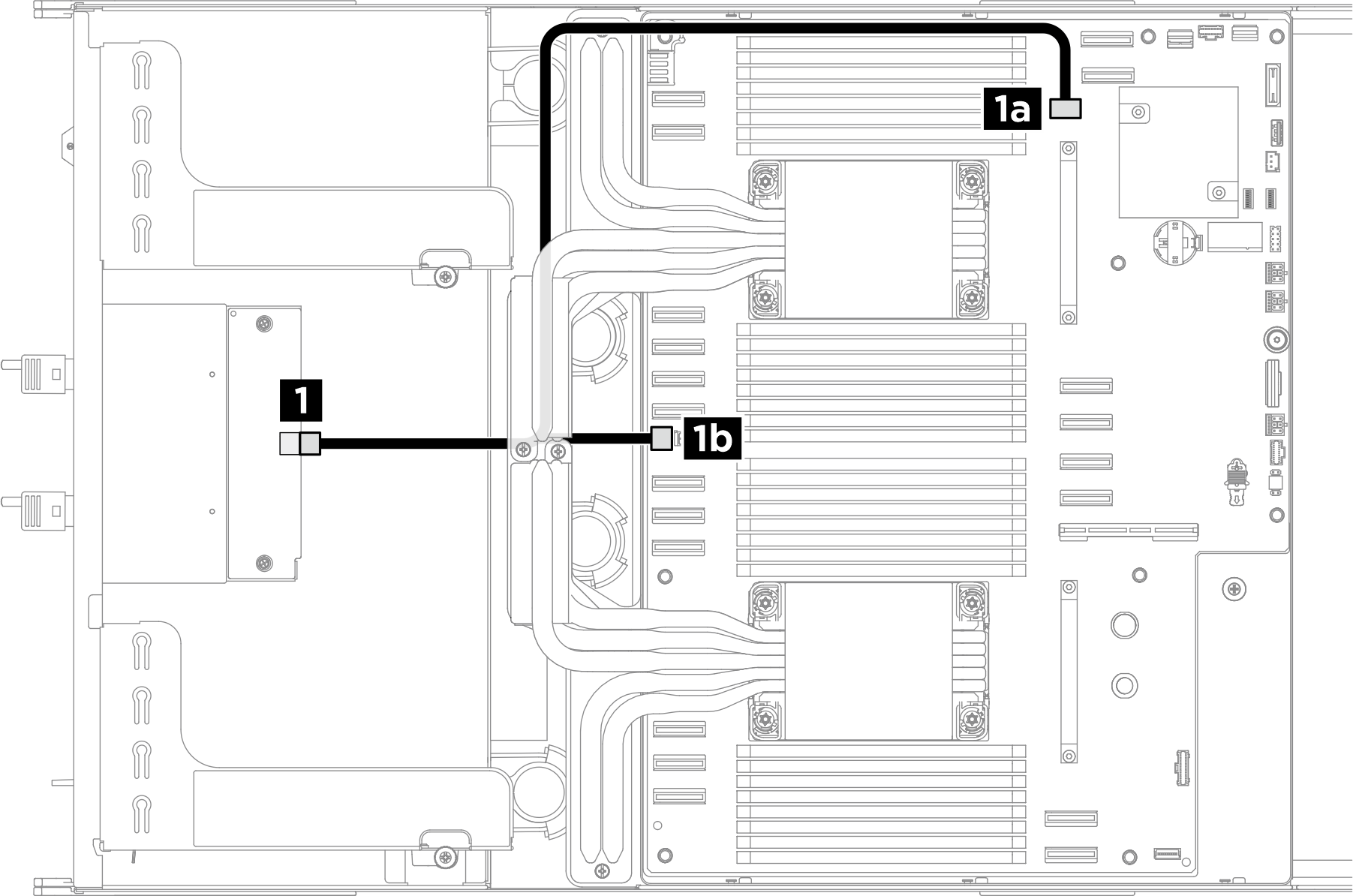

Figure 2. Cheminement des câbles de la carte de contrôleur de ventilation avant
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Carte de contrôleur de ventilation avant : Connecteur d’alimentation | 1a Carte mère : Connecteur de signal de la carte de contrôleur de ventilation avant (BOT FAN BOARD) | N/A |
| 1b Carte mère : Connecteur d’alimentation de la carte de contrôleur de ventilation avant (REAR IO PWR) |
Carte de contrôleur de ventilation arrière (partie supérieure)
Remarque
- Connectez câble vert au connecteur de signal de la carte de contrôleur de ventilation arrière (partie supérieure) (F-FAN PWR) du tableau de distribution.
- Faites passer le câble dans le bloc support de câbles et grille. Ensuite, acheminez-le sous le plateau de calcul, comme le montre l’illustration ci-dessous.

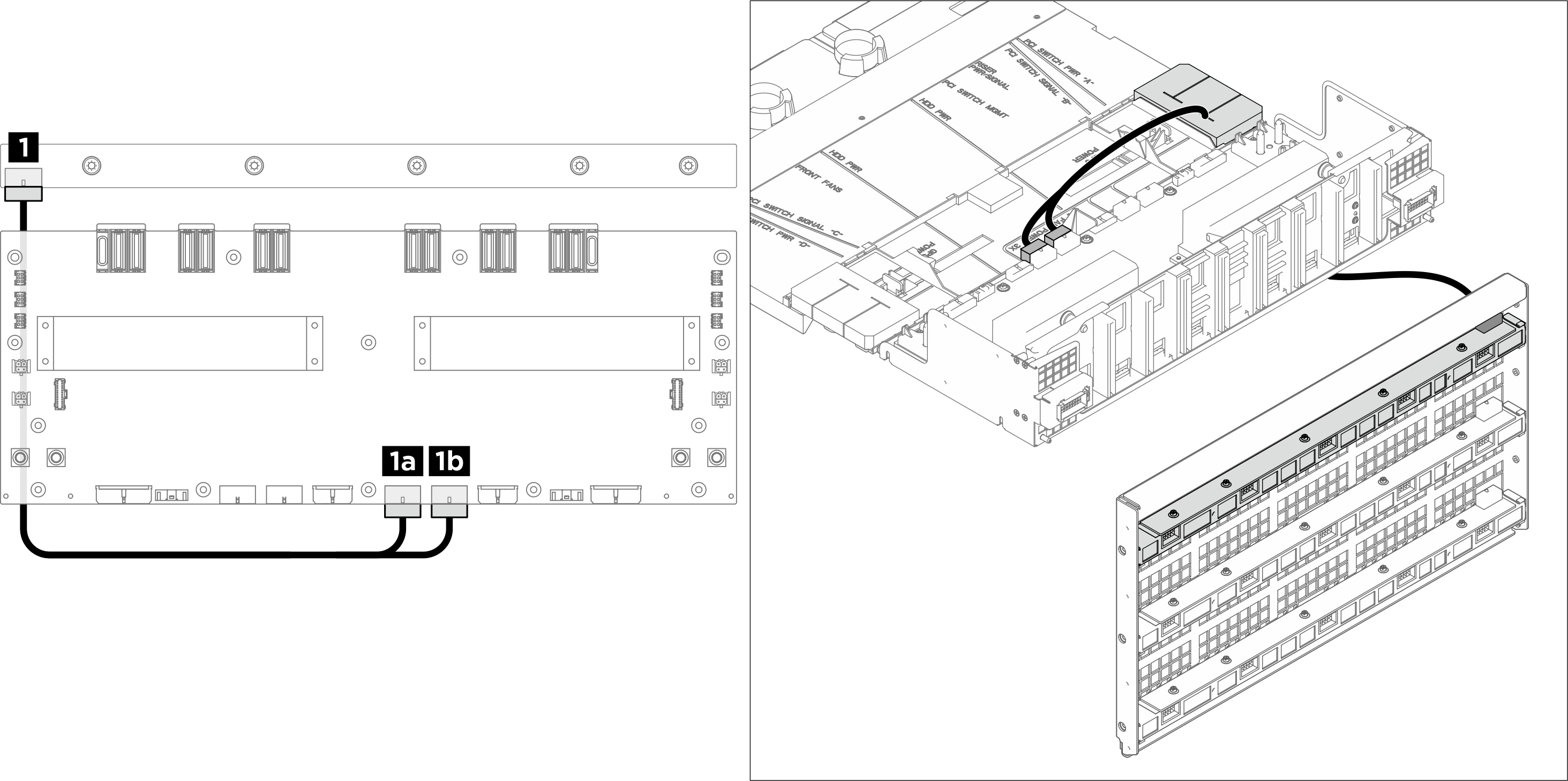

Figure 3. Cheminement des câble de la carte de contrôleur de ventilation arrière (partie supérieure)
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Carte de contrôleur de ventilation arrière (partie supérieure) : Connecteur d’alimentation | 1a Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie supérieure) (RADIATOR FAN) (câble noir) |
|
| 1b Tableau de distribution : Connecteur de signal de la carte de contrôleur de ventilation arrière (partie supérieure) (F-FAN PWR) (câble vert) |
|
Carte de contrôleur de ventilation arrière (partie intermédiaire)
Remarque
Faites passer le câble dans le bloc support de câbles et grille. Ensuite, acheminez-le sous le plateau de calcul, comme le montre l’illustration ci-dessous.

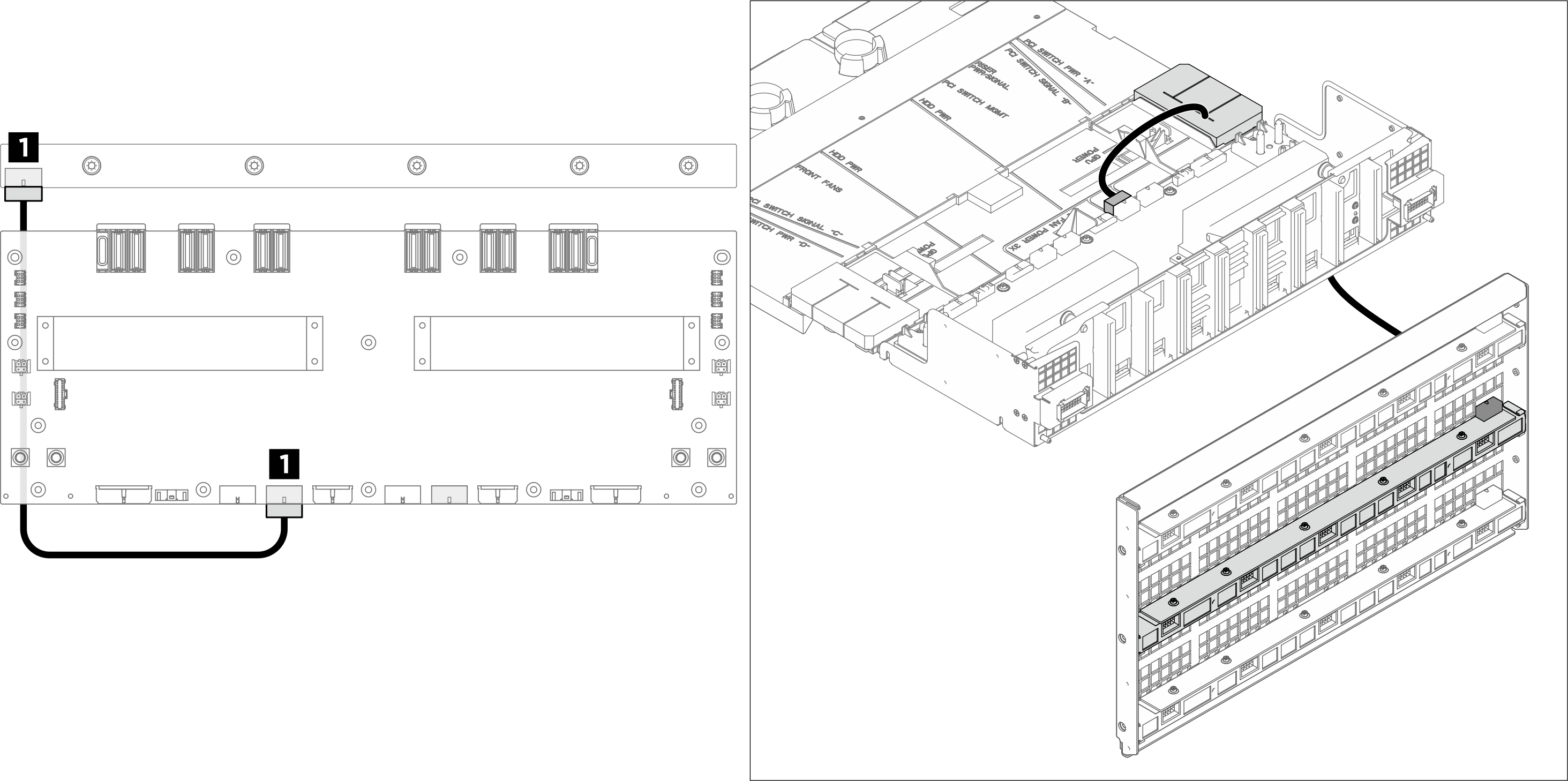

Figure 4. Cheminement des câbles de la carte de contrôleur de ventilation arrière (partie intermédiaire)
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Carte de contrôleur de ventilation arrière (partie intermédiaire) : Connecteur d’alimentation | 1 Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie intermédiaire) (R-FAN PWR2) |
|
Carte de contrôleur de ventilation arrière (partie inférieure)
Remarque
Faites passer le câble dans le bloc support de câbles et grille. Ensuite, acheminez-le sous le plateau de calcul, comme le montre l’illustration ci-dessous.

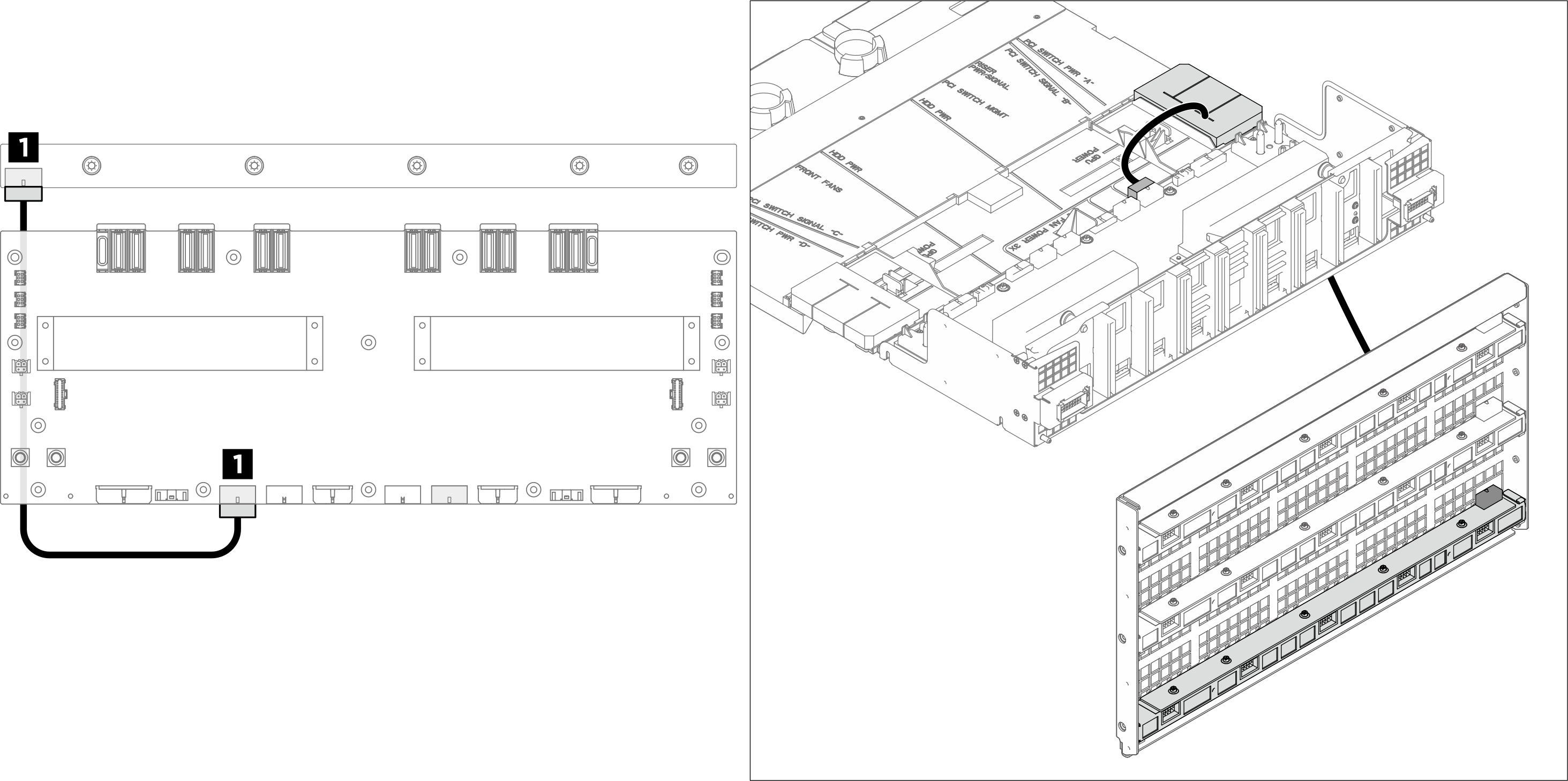

Figure 5. Cheminement des câbles de la carte de contrôleur de ventilation arrière (partie inférieure)
| À partir de | Vers | Étiquette |
|---|---|---|
| 1 Carte de contrôleur de ventilation arrière (partie inférieure) : Connecteur d’alimentation | 1 Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie inférieure) (R-FAN PWR1) |
|
