Instradamento dei cavi della scheda di controllo della ventola
Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda di controllo della ventola anteriore o posteriore.
Nota
Se necessario, applicare le etichette su entrambe le estremità dei cavi.
Applicare la parte bianca dell'etichetta a un'estremità del cavo.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.- Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.
Figura 1. Applicazione dell'etichetta
In base alla posizione della scheda di controllo della ventola, selezionare il piano di instradamento corrispondente:
Scheda di controllo della ventola anteriore
Nota
Passare il cavo sotto il condotto termico al centro, quindi instradarlo sulla scheda di sistema come illustrato di seguito.

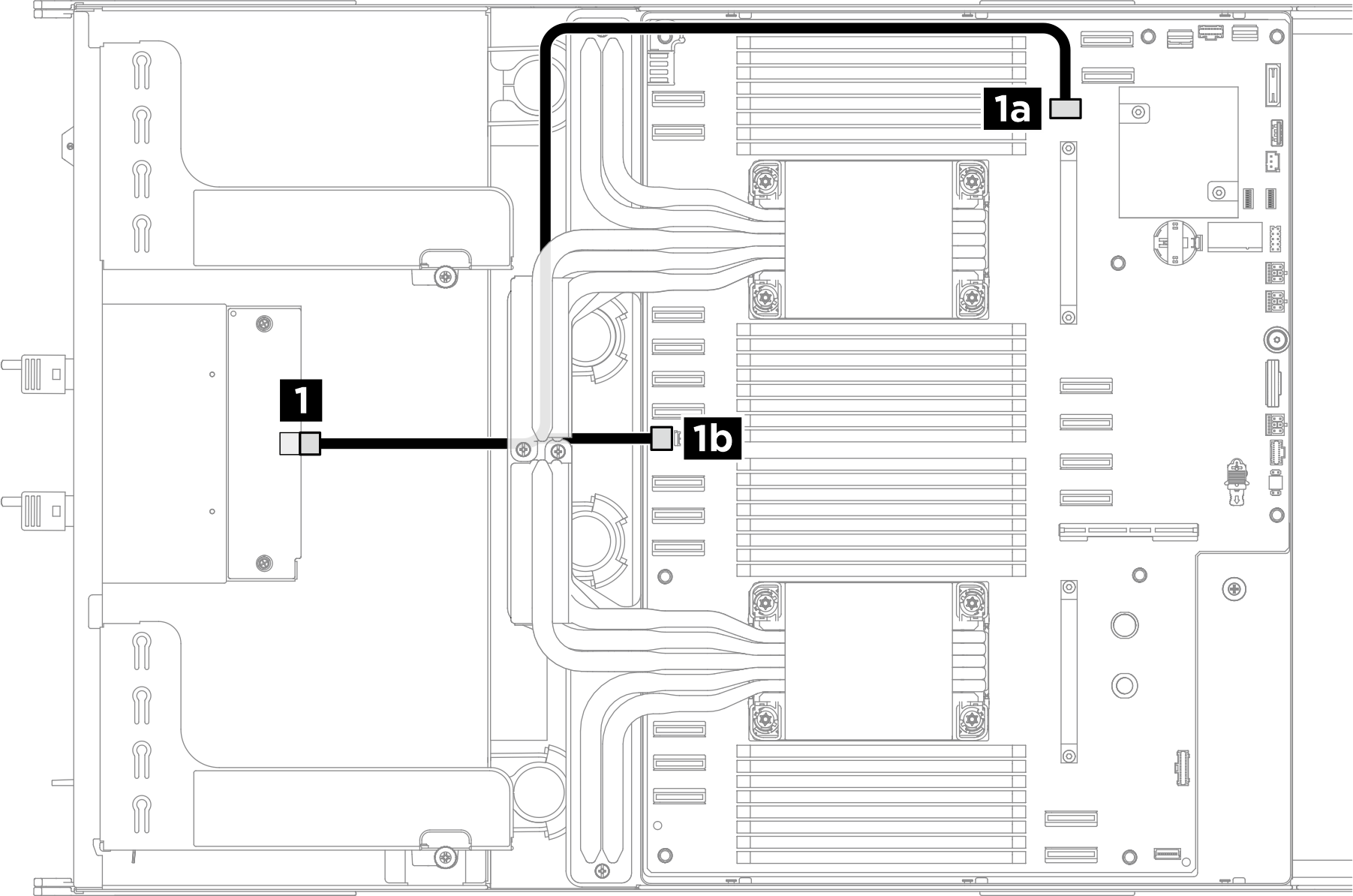

Figura 2. Instradamento dei cavi della scheda di controllo della ventola anteriore
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda di controllo della ventola anteriore: connettore di alimentazione | 1a Scheda di sistema: connettore di segnale della scheda di controllo della ventola anteriore (BOT FAN BOARD) | N/D |
| 1b Scheda di sistema: connettore di alimentazione della scheda di controllo della ventola anteriore (REAR IO PWR) |
Scheda di controllo della ventola superiore posteriore
Nota
- Connettere il cavo verde al connettore di segnale della scheda di controllo della ventola superiore posteriore (F-FAN PWR) sulla scheda di distribuzione dell'alimentazione.
- Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sotto il vassoio di elaborazione come illustrato di seguito.

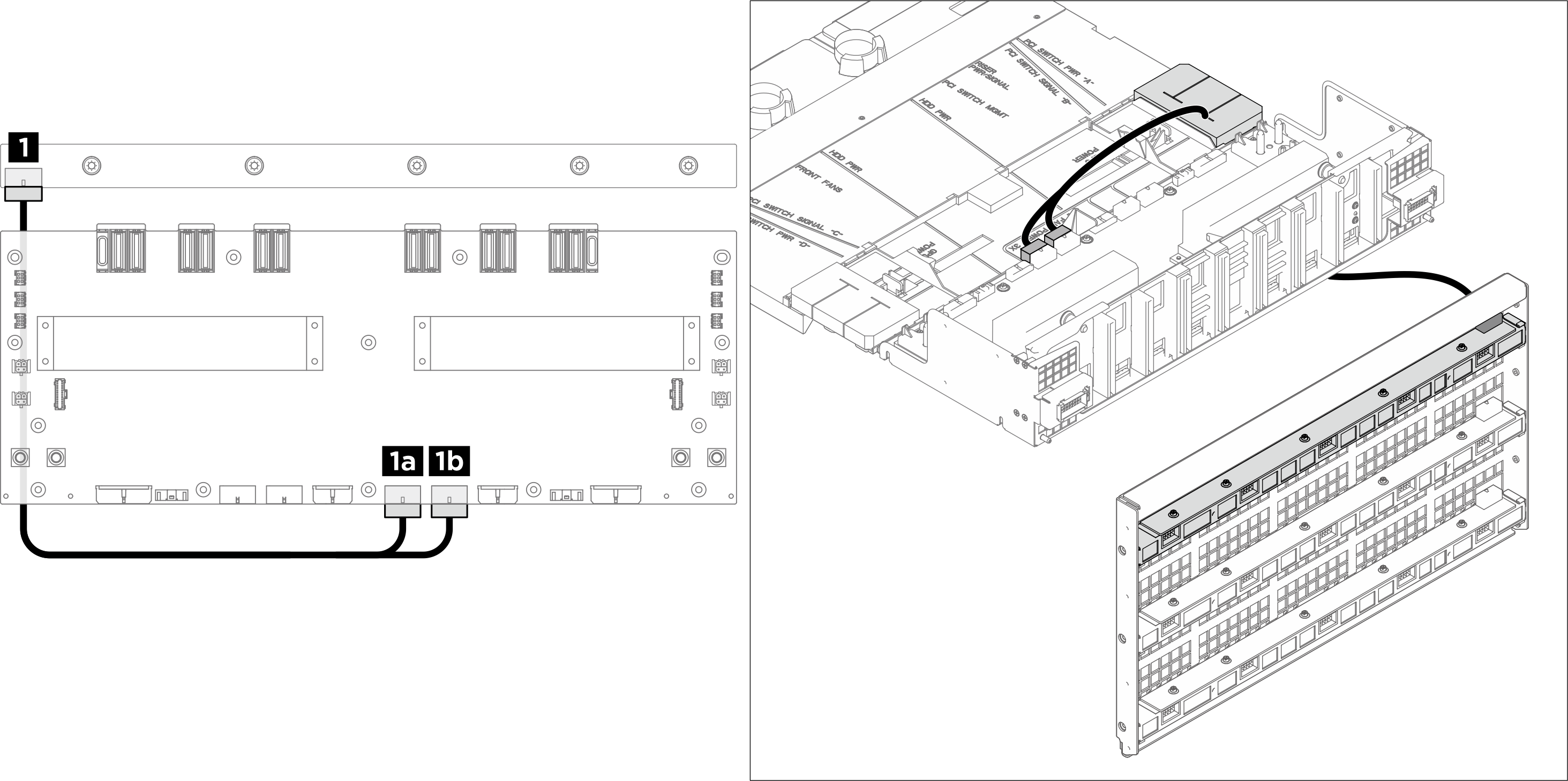

Figura 3. Instradamento dei cavi della scheda di controllo della ventola superiore posteriore
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda di controllo della ventola superiore posteriore: connettore di alimentazione | 1a Scheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda di controllo della ventola superiore posteriore (RADIATOR FAN) (cavo nero) |
|
| 1b Scheda di distribuzione dell'alimentazione: connettore di segnale della scheda di controllo della ventola superiore posteriore (F-FAN PWR) (cavo verde) |
|
Scheda di controllo della ventola centrale posteriore
Nota
Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sotto il vassoio di elaborazione come illustrato di seguito.

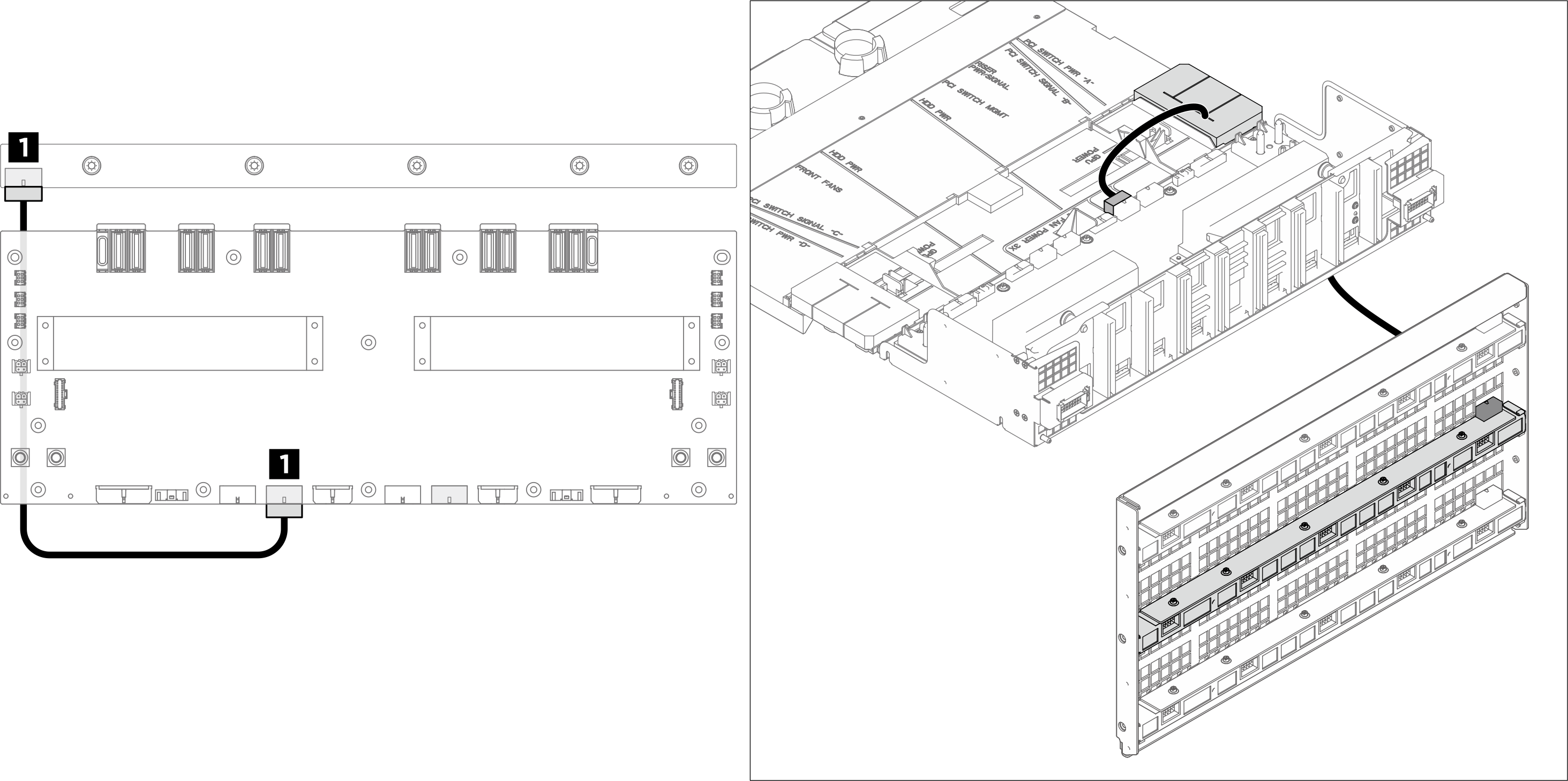

Figura 4. Instradamento dei cavi della scheda di controllo della ventola centrale posteriore
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda di controllo della ventola centrale posteriore: connettore di alimentazione | 1 Scheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda di controllo della ventola centrale posteriore (R-FAN PWR2) |
|
Scheda di controllo della ventola inferiore posteriore
Nota
Far passare il cavo attraverso il fermacavo e l'assieme del deflettore, quindi instradarlo sotto il vassoio di elaborazione come illustrato di seguito.

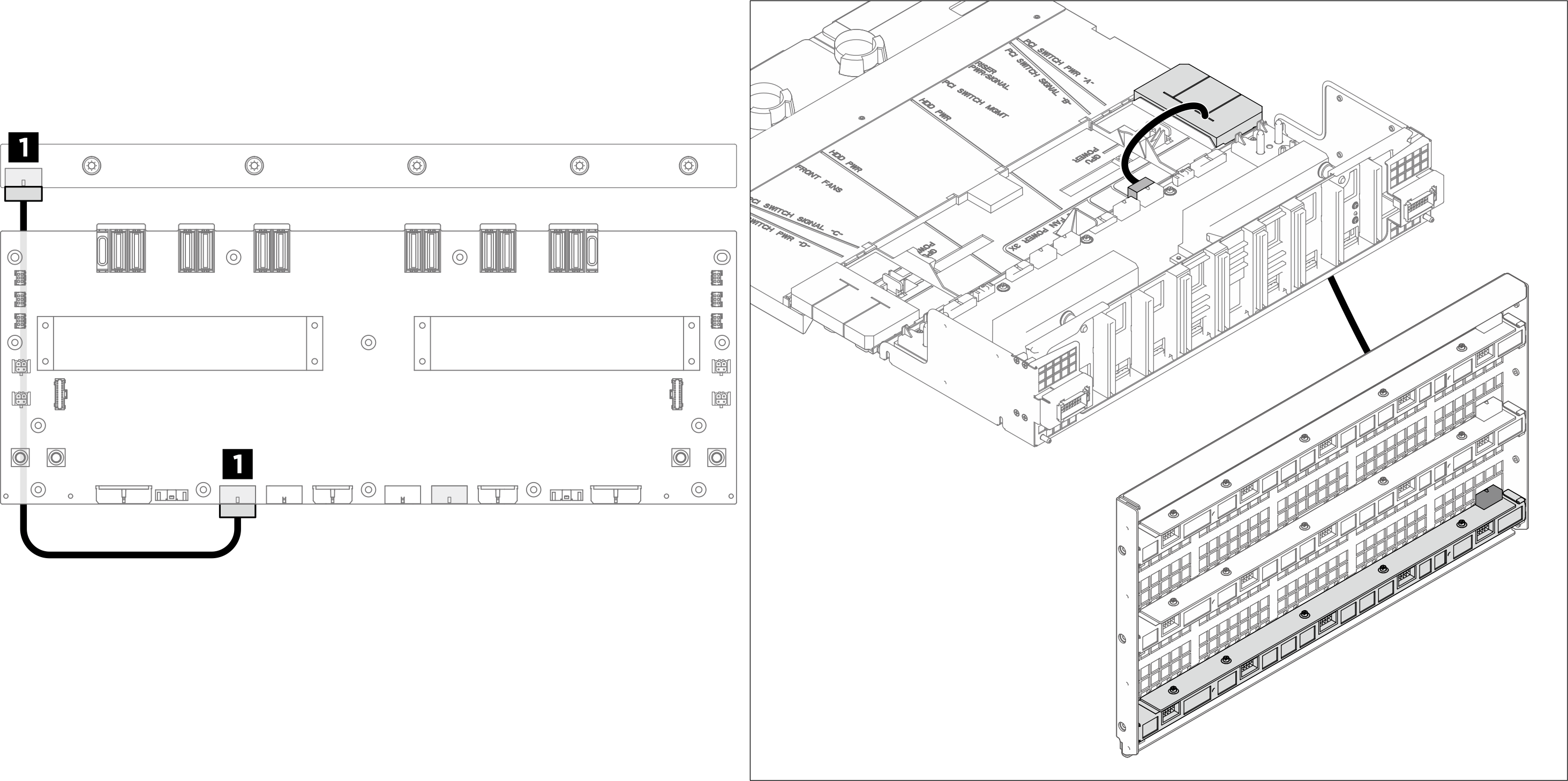

Figura 5. Instradamento dei cavi sulla scheda di controllo della ventola inferiore posteriore
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda di controllo della ventola inferiore posteriore: connettore di alimentazione | 1 Scheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda di controllo della ventola inferiore posteriore (R-FAN PWR1) |
|
