Kabelführung für System-E/A-Platine

Verwenden Sie diesen Abschnitt, um die Kabelführung für die System-E/A-Platine zu verstehen.

Anmerkung

Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt über die Systemplatine.

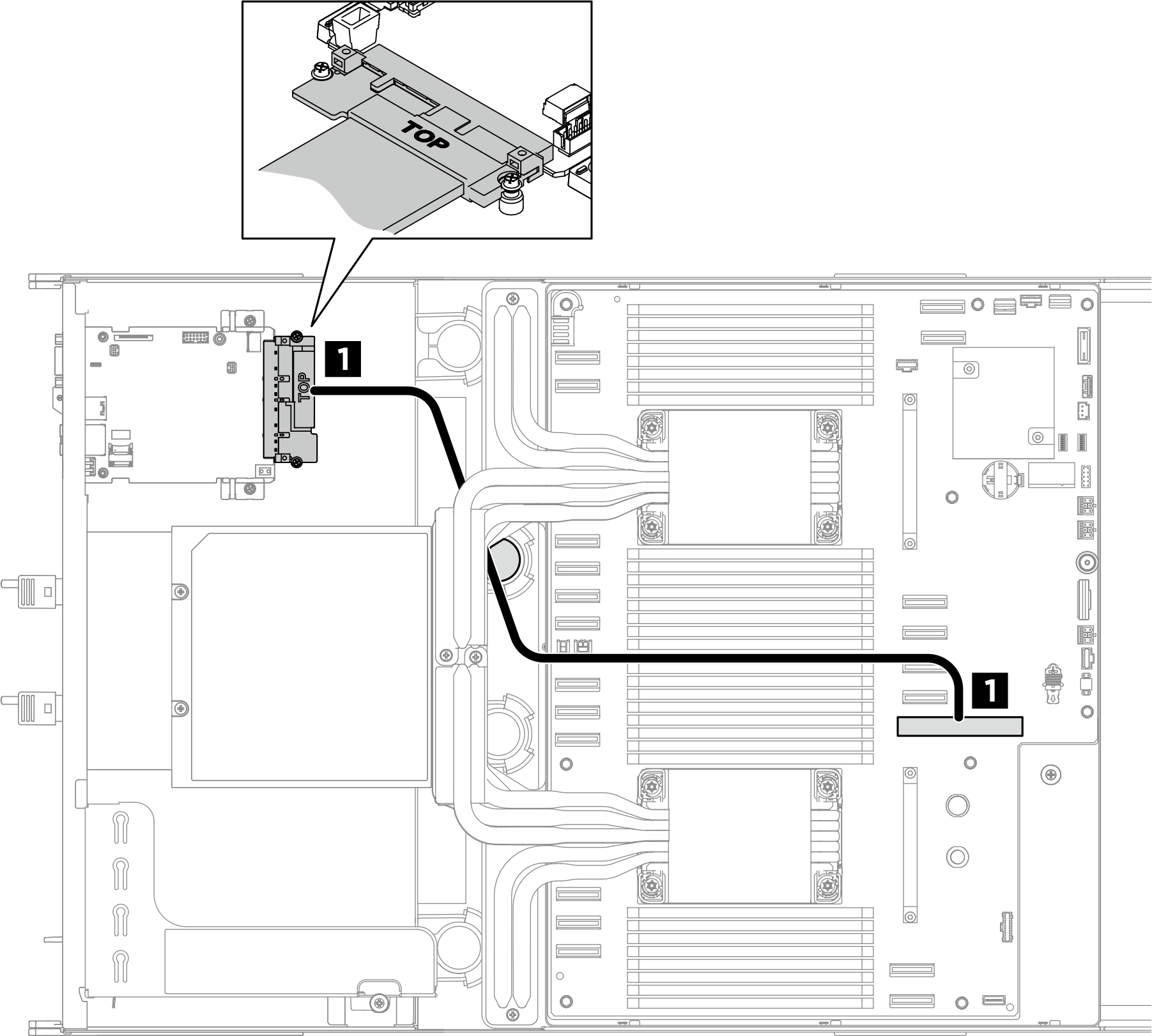

Abbildung 1. Kabelführung für System-E/A-Platine

Vom	Zu
1 System-E/A-Platine: Anschluss der Systemplatine	1 Systemplatine: Anschluss der System-E/A-Platine (DC-SCM)
