Kabelführung für PCIe-Switch-Platine
In diesem Abschnitt wird die Kabelführung für die PCIe-Switch-Platine beschrieben.
Netz‑ und Seitenbandkabel
Anmerkung
- Führen Sie die Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie sie dann wie unten dargestellt unter dem Einbaurahmen.
- Die PCIe-Switch-Platine ist wie unten dargestellt positioniert. Beim Verlegen von Kabeln, während die Platine herausgeschoben ist, ist die tatsächlich erforderliche Kabellänge länger als in den Abbildungen angezeigt.
- Nachdem Sie die Kabelführung fertig gestellt haben, bündeln Sie die Kabel mit Kabelbindern. Siehe Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind.

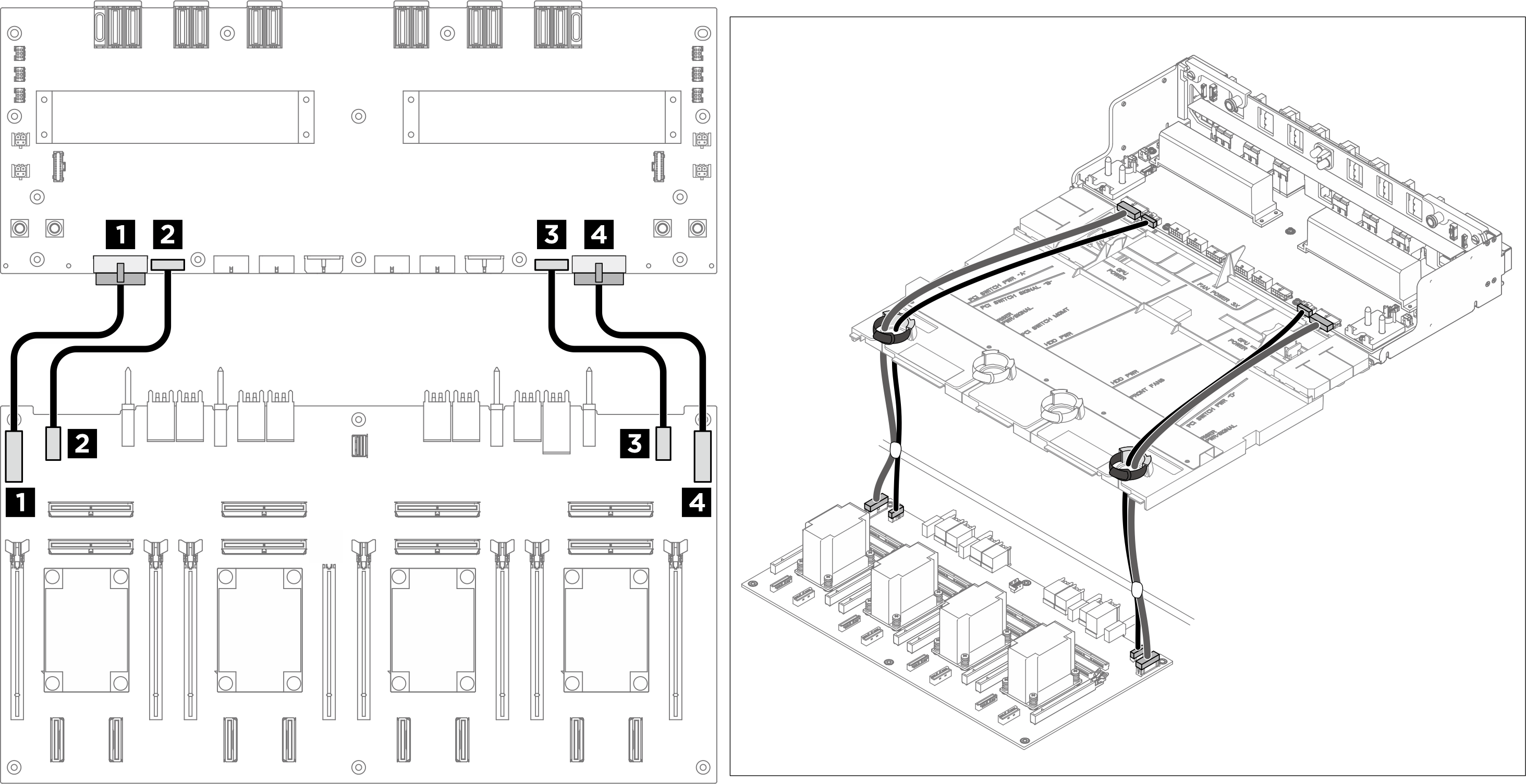

Abbildung 1. Netzteil‑ und Seitenbandkabelführung
| Vom | Zu |
|---|---|
| 1 PCIe-Switch-Platine: Netzteilanschluss 1 der PCIe-Switch-Platine (PDB PWR1) | 1 Stromversorgungsplatine: Netzteilanschluss 1 der PCIe-Switch-Platine (F-RISER PWR1) |
| 2 PCIe Switch-Platine: Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1) | 2 Stromversorgungsplatine: Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1) |
| 3 PCIe-Switch-Platine: Netzteilanschluss 2 der Stromversorgungsplatine (PDB PWR2) | 3 Stromversorgungsplatine: Netzteilanschluss 2 der PCIe-Switch-Platine (F-RISER PWR2) |
| 4 PCIe Switch-Platine: Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2) | 4 Stromversorgungsplatine: Seitenbandanschluss 2 der PCIe-Switch-Platine (SWSB2) |
Signalkabel
Anmerkung
- Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.- Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.

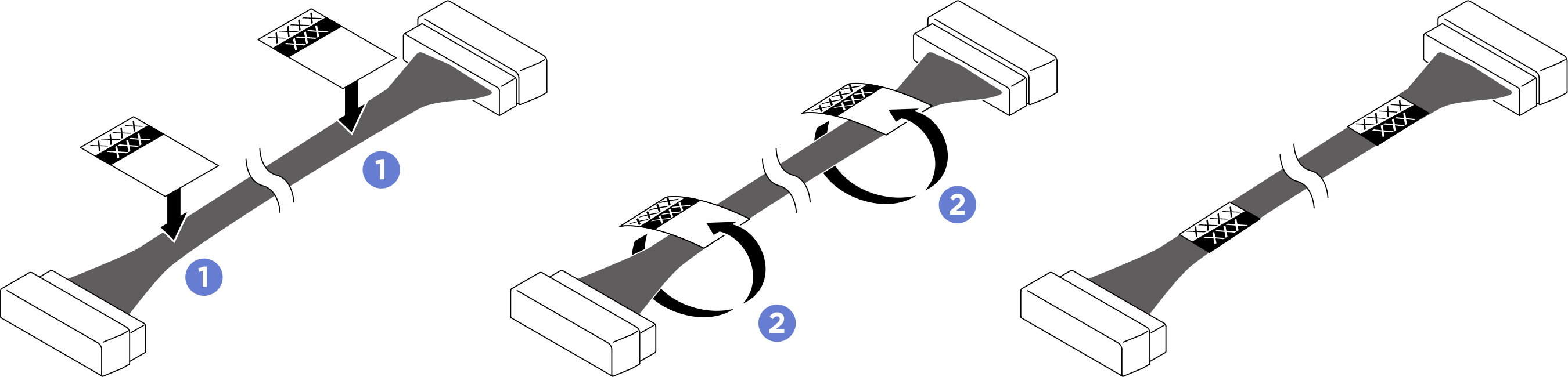

Abbildung 2. Anbringen des Etiketts
- Führen Sie die Kabel wie unten dargestellt durch den Kabelhalter und die Kabelführungsbaugruppe.
- Verlegen Sie die Kabel, die mit den MCIO-Anschlüssen 7 und 9 verbunden sind, wie unten dargestellt unter dem Einbaurahmen.
- Die PCIe-Switch-Platine ist wie unten dargestellt positioniert. Beim Verlegen von Kabeln, während die Platine herausgeschoben ist, ist die tatsächlich erforderliche Kabellänge länger als in den Abbildungen angezeigt.
- Nachdem Sie die Kabelführung fertig gestellt haben, bündeln Sie die Kabel mit Kabelbindern. Siehe Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind.

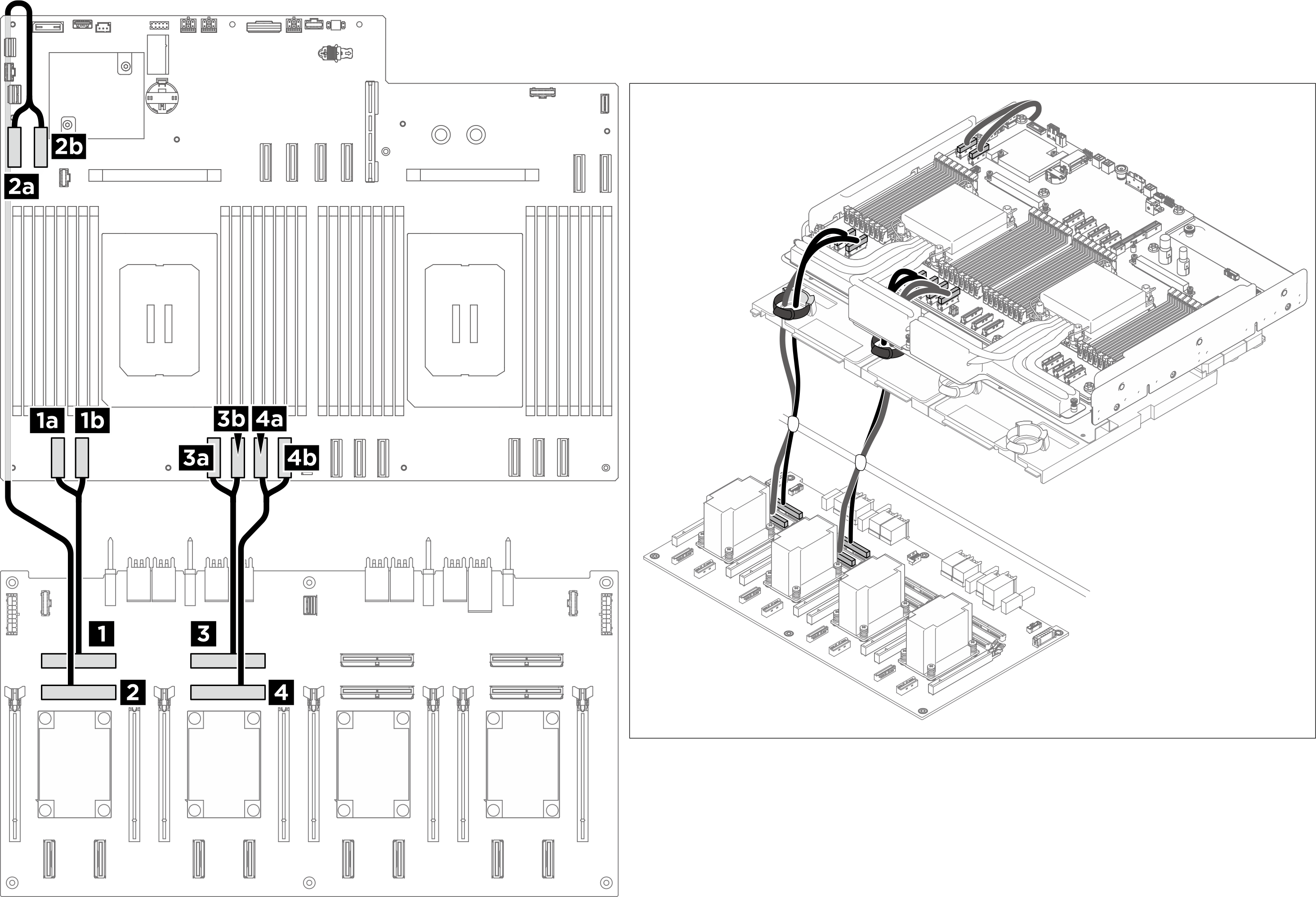

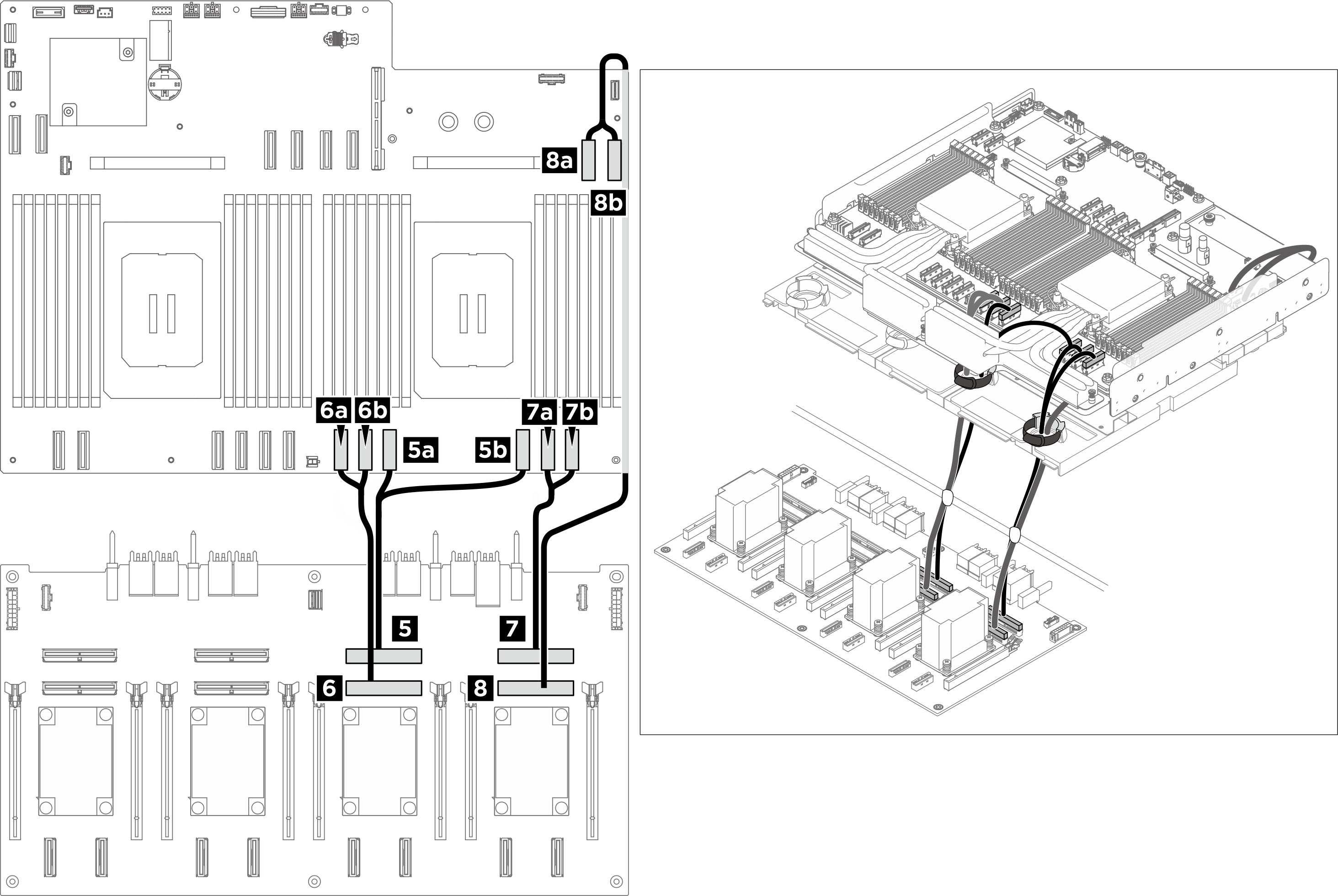

Abbildung 3. Signalkabelführung
| Vom | Zu | Etikett |
|---|---|---|
| 1 PCIe-Switch-Platine: MCIO-Anschluss 1 (MCIO1) | 1a Systemplatine: MCIO-Anschluss 1 (MCIO1A) |
|
| 1b Systemplatine: MCIO-Anschluss 1 (MCIO1B) |
| |
| 2 PCIe-Switch-Platine: MCIO-Anschluss 2 (MCIO2) | 2a Systemplatine: MCIO-Anschluss 9 (MCIO9A) |
|
| 2b Systemplatine: MCIO-Anschluss 9 (MCIO9B) |
| |
| 3 PCIe-Switch-Platine: MCIO-Anschluss 3 (MCIO3) Anmerkung
| 3a Systemplatine: MCIO-Anschluss 2 (MCIO2B) |
|
| 3b Systemplatine: MCIO-Anschluss 2 (MCIO2A) |
| |
| 4 PCIe-Switch-Platine: MCIO-Anschluss 4 (MCIO4) | 4a Systemplatine: MCIO-Anschluss 3 (MCIO3A) |
|
| 4b Systemplatine: MCIO-Anschluss 3 (MCIO3B) |
| |
| 5 PCIe-Switch-Platine: MCIO-Anschluss 5 (MCIO5) Anmerkung
| 5a Systemplatine: MCIO-Anschluss 5 (MCIO5B) |
|
| 5b Systemplatine: MCIO-Anschluss 5 (MCIO5A) |
| |
| 6 PCIe-Switch-Platine: MCIO-Anschluss 6 (MCIO6) | 6a Systemplatine: MCIO-Anschluss 10 (MCIO10A) |
|
| 6b Systemplatine: MCIO-Anschluss 10 (MCIO10B) |
| |
| 7 PCIe-Switch-Platine: MCIO-Anschluss 7 (MCIO7) | 7a Systemplatine: MCIO-Anschluss 6 (MCIO6A) |
|
| 7b Systemplatine: MCIO-Anschluss 6 (MCIO6B) |
| |
| 8 PCIe-Switch-Platine: MCIO-Anschluss 8 (MCIO8) Anmerkung
| 8a Systemplatine: MCIO-Anschluss 7 (MCIO7B) |
|
| 8b Systemplatine: MCIO-Anschluss 7 (MCIO7A) |
|
GPU-Verwaltungskabel
Anmerkung
- Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
- Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
- Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
- Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.
Abbildung 4. Anbringen des Etiketts - Führen Sie das Kabel durch den Kabelhalter und die Kabelführungsbaugruppe und verlegen Sie es dann wie unten dargestellt unter dem Einbaurahmen.
- Die PCIe-Switch-Platine ist wie unten dargestellt positioniert. Beim Verlegen von Kabeln, während die Platine herausgeschoben ist, ist die tatsächlich erforderliche Kabellänge länger als in den Abbildungen angezeigt.
- Nachdem Sie die Kabelführung fertig gestellt haben, bündeln Sie die Kabel mit Kabelbindern. Siehe Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind.

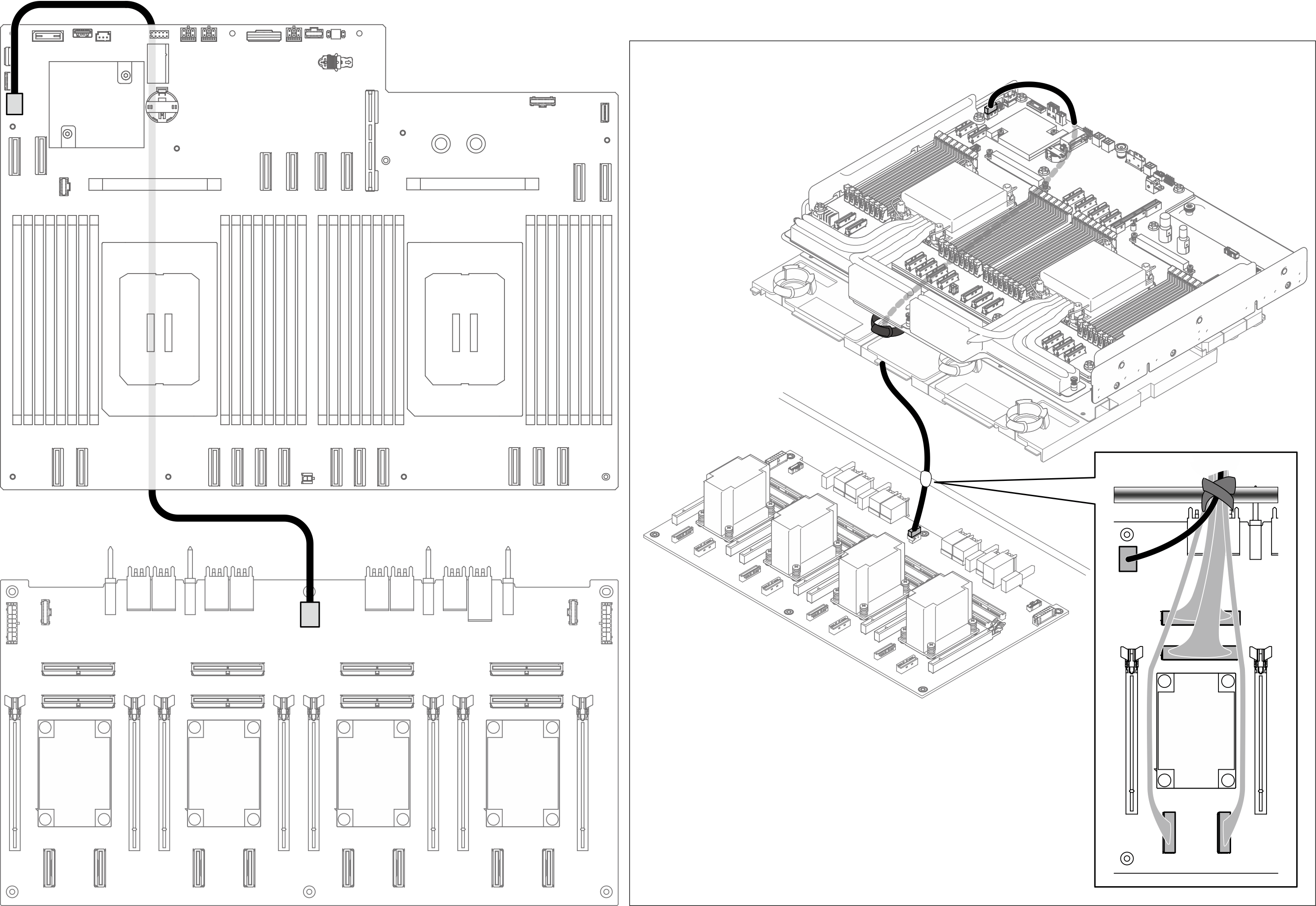

Abbildung 5. Kabelführung für GPU-Verwaltungskabel
| Vom | Zu | Etikett |
|---|---|---|
| 1 PCIe-Switch-Platine: GPU-Verwaltungsanschluss (MGMT) | 1 Systemplatine: Seitenbandanschluss des PCIe-Switch (PCIE SW SIDEBAND) |
|
Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind
- Teilen Sie die an die PCIe-Switch-Platine angeschlossenen Kabel in sechs Bündel auf und befestigen Sie sie mit Kabelbindern an der Querstrebe.
- Halten Sie die Kabel von den Kühlkörpern der PCIe-Schalttafel fern.

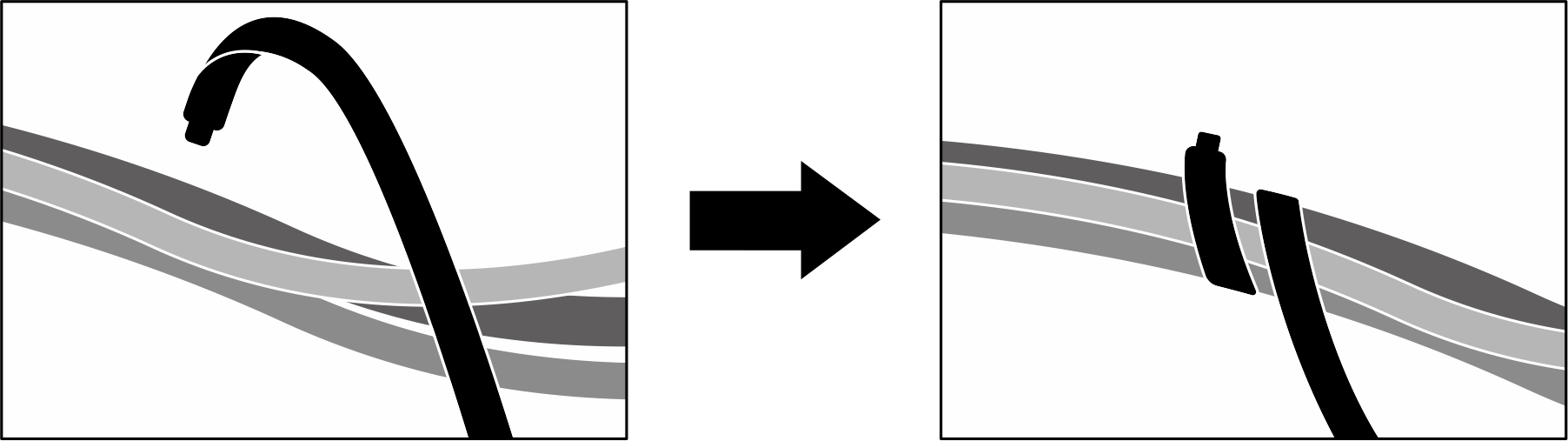

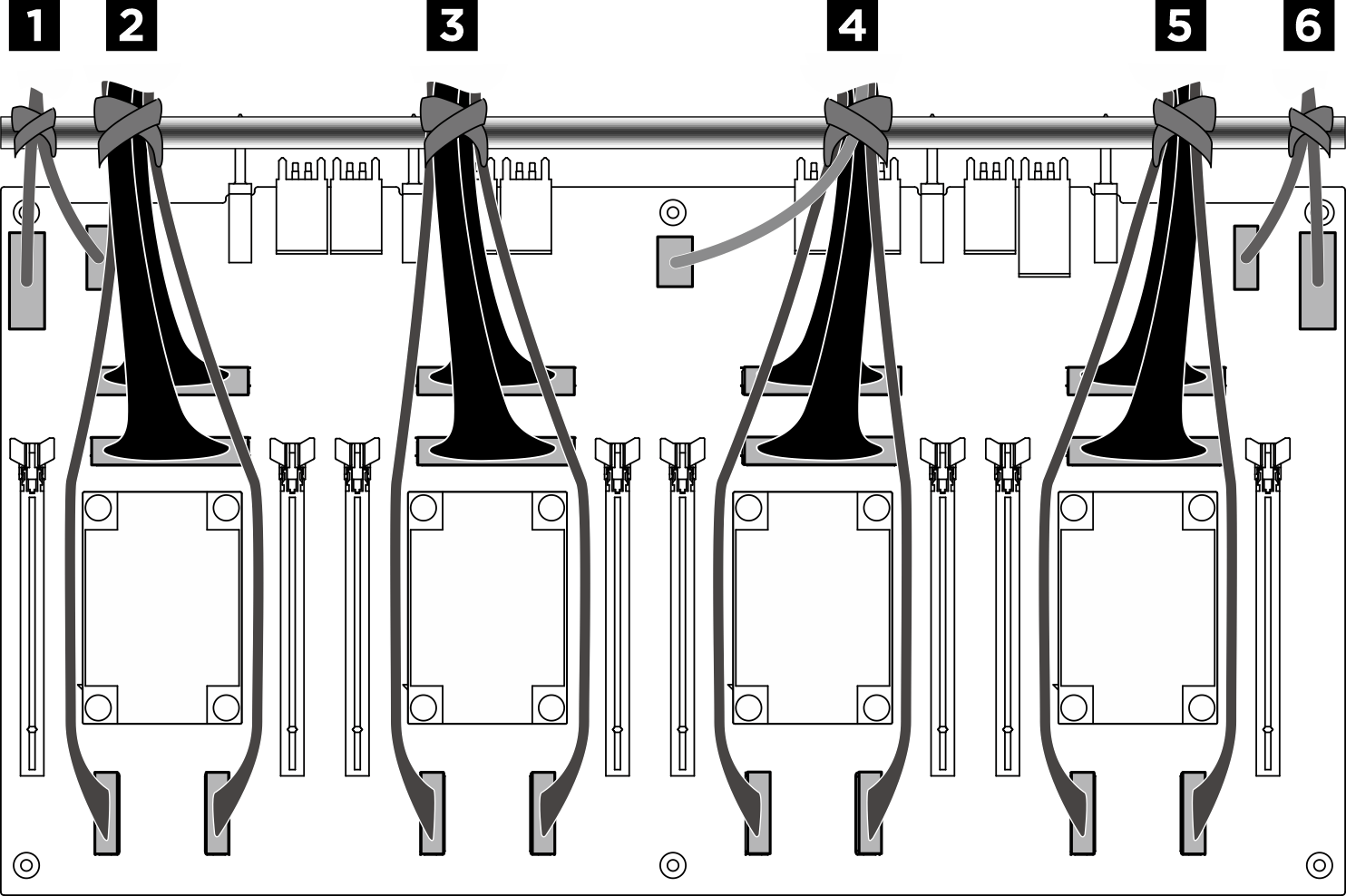

Abbildung 6. Sichern von Kabeln mit Kabelbindern
| Bündel | Kabel | Anschluss (auf PCIe-Switch-Platine) |
|---|---|---|
| 1 | Zwei Kabel:
|
|
| 2 | Vier Kabel:
|
|
| 3 | Vier Kabel:
|
|
| 4 | Fünf Kabel:
|
|
| 5 | Vier Kabel:
|
|
| 6 | Zwei Kabel:
|
|
